Юрий Маслов - Затворные системы «переломок»

Главная опасность, которая подстерегает охотничье ружье-переломку, – возникновение поперечного и продольного люфта стволов. Явление это, прямо скажем, неизбежное: со временем расшатываются затворы всех без исключения ружей – дешёвых и дорогих, спортивных и охотничьих, одностволок, горизонталок, вертикалок, тройников, четырёхстволок. Причина – механический износ контактируемых поверхностей, а главное – динамические нагрузки (инерционные и ударные), действующие на затворную систему при стрельбе, транспортировке ружья в собранном виде, заряжании с резким захлопыванием стволов.

"Дайте мне точку опоры и я переверну земной шар", – воскликнул Аристотель. В самом деле, чем длиннее стволы ружья, тем большей опасности подвергается запирающий механизм при случайном ударе дульной частью о посторонние предметы: дерево, пень, камень, лодку и т.п. Понятно, что даже небольшое динамическое воздействие на ствол передаётся затворной системе многократно усиленным. Именно из-за относительной хрупкости соединения стволов с коробкой "переломки" никогда не стояли на вооружении армий.

Охотники мирились с этим недостатком ружей по причине их эстетичности, лёгкости заряжания и быстроте замены патронов, наличии нескольких стволов, сделать второй (третий) выстрел из которых можно скорее, нежели из одноствольной магазинки.

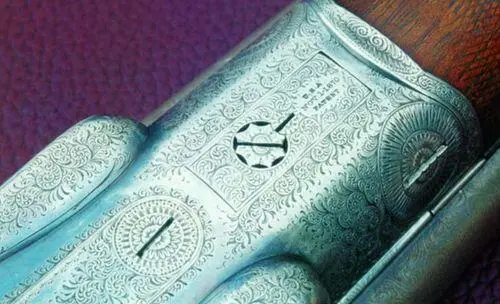

Фото 1: Двустволка компании "В. и Ч.Скотт и сын" (Англия, Бирмингем, конец XIX в.) с передним составным крюком. На его торце виден регулировочный винт, позволяющий выбирать зазор между щитком коробки и казённым срезом стволов (ВР № 452,1870). Прилагаемый рисунок наглядно иллюстрирует механизм устранения люфта в процессе эксплуатации ружья.

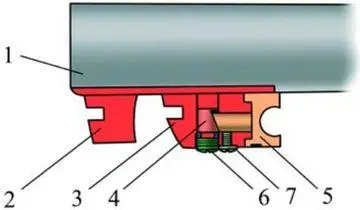

1 – ствол; 2 – задний крюк; 3 – составной передний крюк; 4 – втулка; 5 – компенсатор износа шарнира; 6 – регулировочный винт; 7 – стопорный винт

Оружейники тем временем искали пути ослабления влияния инерционных нагрузок на затворную систему. Делались даже попытки устранять люфт стволов в полевых условиях введением в конструкцию оружия специальных устройств. Идея одного из них принадлежит известному бирмингемскому оружейнику, изобретателю и фабриканту Вильяму Мидледичу Скотту. В 1870 году он взял патент на конструкцию составного подствольного крюка. Люфт стволов устранялся за считанные секунды поворотом винта, расположенного на торце массивного переднего крюка и обнажавшегося в сквозном гнезде коробки (см. фото 1).

И всё же здравый смысл подсказывал оружейникам, что без усиления элементов затворной системы решить поставленную задачу не удастся.

Основные опорные поверхности затворной коробки, которые воспринимают всю нагрузку в момент выстрела, – щиток и ось вращения. Сказанное иллюстрирует рис. 4.

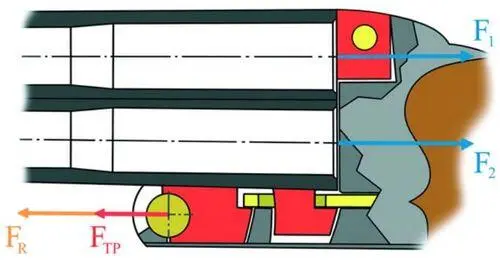

Рис. 4: Величины и направления сил, действующих за затворную коробку вертикалки во время выстрела из одного ствола (нижнего либо верхнего)

Представим, что из коробки удалены нижняя запирающая рамка и верхнее скрепление. Теоретически каждая из сил – F1 и F2, действующая через дно гильзы на щиток, равна силе инерции блока стволов FR, которую пере даёт оси шарнира передний подствольный крюк. На практике в этом же направлении действует ещё и сила трения снаряда о стенки канала ствола (FTP). В нарезном оружии сила трения больше, чем в гладкоствольном. Суммарно обе силы (FR + FTP) стремятся как бы вытянуть стволы из коробки. Именно по этой причине в коробках и на стволах "переломок" вводятся дополнительные опорные поверхности, чтобы разгрузить щиток и ось вращения от инерционных нагрузок и, тем самым, увеличить живучесть затворной системы.

В конце XIX века – эпоху расцвета ружейного изобретательства – основная масса производителей вопреки здравому смыслу главное внимание сосредоточила не на разгрузке шарнира, а на прочности запирания стволов. В то время в европейской (да и в русской) оружейной прессе активно муссировалась идея, что "сила" (на самом деле – момент силы), стремящаяся раскрыть ружьё во время выстрела, очень велика, а потому-де необходимо применять систему скрепления стволов с коробкой, состоящую не из одного или двух узлов запирания, а минимум из трех, еще лучше – из четырёх и даже пяти.
