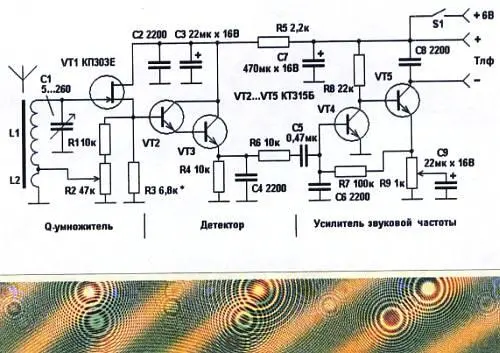

Возможно, вы захотите, не связываясь с готовыми фабричными приемниками, изготовить свой собственный самодельный. Это совсем несложно сделать на основе данного Q-умножителя. Нужно добавить к нему детектор и усилитель звуковой частоты (УЗЧ). Полная схема приемника показана на рисунке 2.

Сигнал на детектор снимается с истока транзистора Q-умножителя VT1 и подается на базу составного транзистора VT2, VT3. Это так называемый эмиттерный детектор, нагрузка которого R4 и фильтрующий высокую частоту конденсатор С4 включены в цепь эмиттера транзистора, работающего при очень малом токе. Эмиттерная нагрузка обеспечивает глубокую отрицательную обратную связь (ООС) по постоянному току и звуковым частотам, благодаря чему и получается качественное детектирование слабых сигналов. Составной транзистор применен затем, чтобы меньше нагружать Q-умножитель и не нарушать его работу. С той же целью добавлен резистор R3, его подбирают, добиваясь плавного подхода к порогу генерации.

После дополнительной фильтрации цепью R6C5C6 сигнал звуковой частоты поступает на двухкаскадный УЗЧ. Он собран на транзисторах VT4, VT5 по схеме с непосредственной связью между каскадами. Его усиление довольно велико и может достигать нескольких тысяч. Режим транзисторов стабилизирован цепью ООС через резистор R7, создающий смещение на базе VT4. При приеме мощных станций может возникнуть необходимость уменьшить усиление. Это достигается перемещением движка резистора R9 вниз, ближе к выводу, соединенному с общим проводом. При этом увеличивается ООС и на звуковых частотах, снижающая усиление, но улучшающая качество воспроизведения.

Нагрузкой УЗЧ служат высокоомные телефоны (наушники). Сопротивление телефонов указано на их корпусе, годится от 1600 до 2200 Ом. Общее сопротивление двух телефонов будет, соответственно, 3,2…4,4 кОм.

Желательно соблюдать полярность, указанную на вилке, тогда постоянный коллекторный ток транзистора VT5 усилит действие постоянных магнитов телефонов. Если же полярность не указана, подберите ее экспериментально, переставляя вилку и ориентируясь на громкость и качество звука.

Сейчас более распространены низкоомные телефоны (например, от плееров). Их тоже можно подключить, но через понижающий трансформатор с отношением числа витков обмоток от 10:1 до 30:1.

Подойдут трансформаторы от старых транзисторных приемников, ТВК и ТВЗ от старых ламповых телевизоров, маленькие сетевые трансформаторы от блоков питания, вставляемых в розетку, и, наконец, трансформаторы от трансляционных громкоговорителей.

Такой громкоговоритель можно и прямо подключить к приемнику — громкость будет хоть и небольшой, но вполне достаточной для комфортного прослушивания передач.

Как и любая аналоговая техника, этот радиоприемник будет работать хорошо, если уделить время его тщательному налаживанию. Понадобится лишь простейший мультиметр (тестер), стрелочный или цифровой. Прежде всего проверьте режим УЗЧ, измерив напряжение U R9на резисторе R9. Оно должно быть в пределах 0,7… 1 В.

При работе с телефонами проверьте также напряжение на коллекторе VT5 (3…4 В). Его оптимальное значение равно (U пит+ U R9)/2, при этом ограничение сигнала при перегрузках будет симметричным, а амплитуда неискаженного сигнала — максимальной. Все значения напряжений даны для 6-вольтового питания. При других напряжениях все значения надо пропорционально изменить.

Эмиттерный детектор налаживания не требует, а у Q-умножителя также полезно проверить режим. Напряжение на истоке VT1 должно быть 2…3 В, а на стоке — не менее 5 В.

Режим можно подобрать резистором R3. Диапазон перестройки контура магнитной антенны оценивают при прослушивании радиостанций с известными частотами. Так, например, настройка на «Маяк» (549 кГц) должна быть в начале диапазона, при почти максимальной емкости КПЕ, а на «Радио России» (873 кГц) — в середине диапазона. При необходимости изменяют число витков катушки L1.

Наиболее «тонкая» часть налаживания — подбор параметров цепи обратной связи, чтобы подход к генерации был мягким и плавным. Исчезать генерация должна при том же положении ручки регулировки ОС, при котором и возникла.

Полезен подбор резисторов R1 и R2, а также числа витков и положения на стержне антенны катушки L2.

После правильного налаживания на описанный приемник вечером удалось поймать радиостанции большинства европейских столиц, а также ряда арабских и среднеазиатских станций.
