При пропускании тока через термобатарею вода в шпуре замерзнет, образуется лед. Объем его на 20 % больше, чем у воды. Поэтому при образовании льда возникает огромное давление, которое и расколет камень. Как только это произойдет, дальнейшее расширение льда прекратится. Процесс дробления камня пройдет вполне безопасно и даже почти бесшумно.

Способ Тимофея Плиткина в сотни раз дешевле обычного взрыва и не оказывает вредного воздействия на окружающую среду. А потому Экспертный совет ПБ присудил Тимофею Авторское свидетельство.

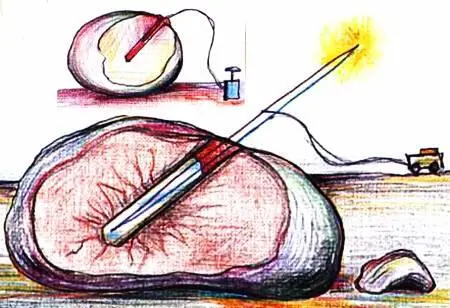

При обычном способе электрический импульс подрывает заряд, а при дроблении камня по способу Т. Плиткиназамораживает воду, и полученный лед ломает камень.

ВИХРЕВОЕ УСТРОЙСТВО

…для охлаждения воздуха предложил Степан Чепилко из Клуба юных изобретателей г. Сосновый Бор.

Обычно машины для получения холода очень сложны. Но есть исключение — вихревая труба, которую нередко вспоминают наши читатели. Так, недавно (см. «ЮТ» № 2 за 2008 г.) Иван Клюев предложил применить ее в автомобильном кондиционере. Но вихревая труба и сама нуждается в улучшении. Именно этим и занялся Степан.

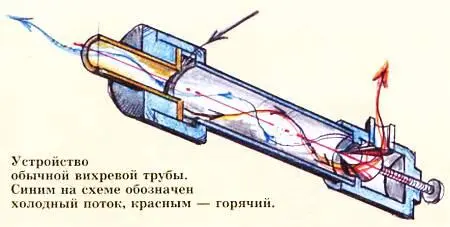

Давайте вспомним, как устроена вихревая труба. С одного конца в нее направляется поток сжатого воздуха.

Здесь он, вращаясь с большой скоростью, движется по спирали к противоположному концу трубы. Дойдя до конуса, поток делится на две части — горячую и холодную. Горячая выходит наружу, а холодная часть потока поворачивает назад и, продолжая вращаться, движется внутри первого вихря к началу трубы. По пути температура ее еще больше снижается. Сильно охлажденный воздух выходит из отверстия, имеющегося в начале трубы, где удается получить температуру -60 °C и даже ниже.

Вихревая труба привлекает внимание своей простотой, отсутствием движущихся частей и надежностью. Такая труба, охлаждающая химическую установку в цехе, может иметь 10–20 м длины, а труба, охлаждающая микропроцессор в суперкомпьютере, может иметь размер со спичку.

Казалось бы, вихревые трубы могут заменить все существующие холодильные устройства, но… Для получения одного и того же количества холода вихревой трубе нужно в 7 раз больше энергии, чем обычному холодильнику, к тому же ей необходим источник сжатого воздуха, обычно имеющий немалые размеры.

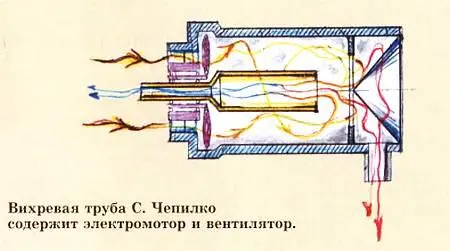

Степан Чепилко предложил объединить вихревую трубу с нагнетателем воздуха, работающим от электромотора. Лопасти вентилятора, установленного в самом начале трубы, захватывают наружный воздух и сразу посылают его в дело.

Обычно вихревые трубы получают воздух от компрессора по шлангам, где энергия теряется при трении воздуха о стенки. В устройстве Степана шлангов нет, и это, казалось бы, должно снизить расход энергии на получение холода.

Но лопасти вентилятора, сообщая воздуху скорость, неизбежно должны сжимать его, а это приведет к повышению температуры. Таким образом, вихревое устройство Степана будет питаться уже подогретым воздухом, что заметно ухудшит процесс охлаждения.

Тем не менее, учитывая новизну и тщательную проработку идеи, Экспертный совет присуждает Степану Чепилко Почетный диплом.

САМООЧИЩАЮЩАЯСЯ ЛОПАТА

Очень трудно копать, когда глина прилипает к лопате. Александра Волкова из Красноярска прислала нам схему самоочищающейся лопаты. Для этого к лезвию лопаты на пружинах крепится поперечная планка.

По замыслу автора, когда лопата входит в почву, пружины сжимаются. Стоит лопате выйти из почвы, пружины распрямятся, толкнут планку и она счистит слой прилипшей глины.

Казалось бы, все вполне разумно, но возьмите в руки какую-нибудь дощечку и попробуйте с ее помощью очистить лопату от налипшей грязи. Сразу же станет ясно, что для этого нужно приложить усилие не только вдоль лопаты, но еще и прижимать ее к ней. А вот это поперечное усилие пружины дать не способны. Можно придумать множество самых разных устройств, способных такое усилие создать. Среди них следует выбрать такое, которое имеет минимальный вес. Кроме того, лопатой приходится не только резать грунт, но и захватывать его. Поэтому очищающее устройство должно иметь минимальный объем, иначе на лопату много земли не наберешь. Далее. Придется учесть, что очищающее устройство может и само забиться грязью, кроме того, оно должно быть недорогим и надежным…
