Регенератор — это особый вид радиоприемника.

Изобрел его американский радиолюбитель, а позднее — знаменитый радиоспециалист Эдвин Армстронг, еще будучи студентом, в 1914 году. До середины 1930-х годов регенератор оставался самым распространенным типом радиоприемника, но сейчас основательно забыт. В те годы он содержал одну или две лампы, первая работала детектором, вторая — усилителем звуковой частоты.

Уникальные радиоприемные качества регенератора — высокая чувствительность и избирательность — объясняются положительной обратной связью, которая компенсирует потери во входном контуре и антенной цепи, то есть как бы регенерирует принятый сигнал.

Как плохой приемник сделать хорошим. Теперь в нашем распоряжении появились дешевые полевые транзисторы, позволяющие собрать очень простой и очень экономичный регенератор в виде приставки к любому имеющемуся у вас радиовещательному приемнику со средневолновым диапазоном и значительно улучшить его чувствительность и помехоустойчивость.

Сам приемник не потребует никакой переделки, даже открывать корпус не нужно! Приставка имеет собственную магнитную антенну, которую располагают на расстоянии 10… 20 см параллельно магнитной антенне приемника. Связь между антеннами вполне достаточна, чтобы слабый сигнал, принятый и усиленный регенератором, поступал в приемник и, как обычно, усиливался, детектировался и воспроизводился в нем.

Поскольку функции приставки сводятся только к компенсации потерь в магнитной антенне и увеличению ее добротности, следовательно, и эффективности, ее часто называют умножителем добротности, или Q-yмножителем (добротность обозначают буквой Q).

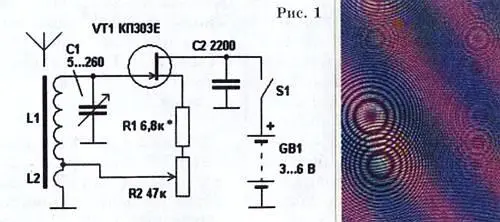

Схема приставки показана на рисунке 1.

Катушка магнитной антенны L1 и конденсатор переменной емкости С1 образуют колебательный контур, перекрывающий, с некоторым запасом, все частоты СВ-диапазона (525…1605 кГц). Сигнал нужной радиостанции, принятый антенной и выделенный этим контуром, поступает на затвор транзистора и модулирует ток, проходящий от батареи питания через канал транзистора (промежуток сток-исток). Этот ток проходит еще и через катушку обратной связи L2, восполняя потери в контуре. Для регулировки обратной связи служит переменный резистор R1; уменьшение его сопротивления увеличивает обратную связь, а с ней и чувствительность, вплоть до возникновения самовозбуждения — генерации собственных колебаний в контуре, которую легко обнаружить по свисту, изменяющемуся при настройке — биениям собственных колебаний с несущими колебаниями принятого сигнала.

Для магнитной антенны желательно выбрать ферритовый стержень марки 400НН или 600НН большого размера. Из распространенных хорошо подойдет 400НН диаметром 10 и длиной 200 мм (от приемника «Ленинград», к примеру). В середине стержня надо намотать бумажную трубочку, а на нее — катушку L1 из 60 витков провода ПЭЛШО диаметром 0,2…0,3 мм. Затем, не обрывая провод, сделать отвод и намотать в ту же сторону еще 5 витков — катушку L2. После изготовления, для защиты от влаги, катушки желательно пропитать парафином.

Вполне подойдет и готовая катушка магнитной антенны СВ-диапазона от того же или подобного приемника. На ней, как правило, есть и катушка связи, которая послужит как L2.

КПЕ также можно взять от любого старого транзисторного приемника, соединив две его секции параллельно, если емкость одной окажется недостаточной для настройки на самые нижние частоты СВ-диапазона. Для регулятора обратной связи подойдет переменный резистор любого типа с номиналом от 33 до 68 кОм, желательно с выключателем питания S1.

Емкость блокировочного керамического конденсатора С2 совершенно некритична и может быть от нескольких тысяч пикофарад до долей микрофарады.

Для питания годится любая батарея, например, два пальчиковых элемента (3 В), старый аккумулятор от сотового телефона (3,6 В) или плоская батарея от использованной кассеты фотоаппарата «Поляроид» (6 В). Эта батарея при малом потребляемом токе (а у приставки он значительно меньше 1 мА) работает годами. Приставку вместе с батареей собирают в любой подходящей пластмассовой коробочке, способ монтажа не важен.

А теперь делаем полный приемник. Пользование приставкой требует навыка и определенного искусства — кроме настройки самого приемника, нужно еще настроить регенератор на ту же частоту (по увеличению громкости приема) и отрегулировать обратную связь, добиваясь качества и чистоты приема. Полезно подобрать и взаимное расположение приставки и приемника. Здесь огромное поле для экспериментов!
