Поэтому для проекционных устройств разработаны специальные лампы. Их спираль свернута в компактный прямоугольник. Эти лампы чаще всего бывают рассчитаны на 12 В, но встречаются и на напряжение 220 В.

Одна только замена бытовой лампы накаливания проекционной позволяет увеличить освещенность экрана в 2–3 раза. Она возрастет еще раза в 4, если вместо колб с водой применить специальные конденсорные линзы. Их можно взять, например, из старых фотоувеличителей. Но тут возникнет новая и, скажем прямо, основная проблема, ограничивающая возможности всех микропроекторов — чрезмерный нагрев микропрепарата. Более 90 % энергии лампа излучает в форме невидимых инфракрасных тепловых лучей.

Если «срезать» эту невидимую часть излучения лампы, то, соответственно, во много раз уменьшится и нагрев. К сожалению, сделать светофильтр, который бы пропускал только свет и полностью задерживал тепловое излучение, не удается.

В проекторе Левченко эту задачу можно решить добавлением в воду, залитую в колбы, сернокислого железа. В микропроекторах, где вместо колб с водой применяются линзы, на пути света нередко ставят кювету с раствором сернокислого железа. Однако этот раствор задерживает не только инфракрасные, но и часть световых лучей. Одновременно с уменьшением нагрева снижается и освещенность объекта, а значит, и экрана.

Гораздо лучше задерживают тепловые лучи специальные фильтры из стекла с добавлением золота. В продаже они бывают редко, но их можно найти в старых диапроекторах «Этюд» или «Свет». В этих приборах вся часть, ответственная за освещение диапозитива, устроена весьма совершенно. Лампа накаливания в них снабжена вогнутым зеркалом. Оно улавливает обычно теряемый свет, идущий от задней стороны тела накала, и отражает его таким образом, что действительное изображение витков спирали попадает в промежутки между витками тела накала.

Далее свет улавливают конденсорные линзы. Они дают увеличенное, слегка размытое изображение тела накала на плоскости слайда. Проходящий через рамку слайда свет улавливает высокосветосильный объектив, который и создает изображение кадра на экране. Однако даже в такой, казалось бы, идеальной оптической системе до экрана доходит не более 10–15 % света лампы.

Можно сделать кювету для установки в диапроекторе на место слайда. В нее можно заливать различные растворы, наблюдать кристаллизацию, электролитические процессы. На расстоянии 3–5 м от экрана при стандартном объективе с фокусным расстоянием 58 мм можно получить увеличение 50–80 крат. Если в кювету налить воду с дафниями, то на экране каждая из них будет размером с мышь. Вероятно, это те самые зловредные насекомые, которыми Катерфелло пугал легковерных зрителей. Диапроектор позволяет их наблюдать почти без затемнения. Но кадровое окно этого проектора приспособлено для слайдов 35-мм пленки и поэтому имеет размеры 40x40 мм. Между тем микропрепарат, например, крылышко комара или инфузории, под покровным стеклом обычно занимает участок 10x10 мм. Таким образом через него проходит лишь шестнадцатая часть всего света.

Гораздо лучше подходит для микропроекции старый узкопленочный кинопроектор. Когда-то это был довольно дорогой прибор. Но с появлением видеомагнитофонов и других средств записи изображения надобность в них отпала. Поэтому вам не так уж трудно будет получить его в свое распоряжение.

Особенно удобны для наших целей кинопроекторы типа «Луч» или «Русь» для 8-мм кинопленки. Они имеют кадровое окно размером 4x6 мм, надежный фильтр теплового излучения и вентилятор, охлаждающий кадровое окно и лампу.

Чтобы использовать кинопроектор для показа микропрепаратов, необходимо прежде всего снять резиновые пассики, соединяющие мотор с лентопротяжным механизмом. Если поставить в кадровое окно микропрепарат, благодаря объективу с фокусным расстоянием 12–16 мм можно в обычной классной комнате получить увеличение в 300–500 крат. Благодаря хорошему источнику света и объективу с большим относительным отверстием изображение получается столь ярким, что его можно смотреть без затемнения. Для крепления микропрепарата необходимо сделать простейший держатель (рис. 2).

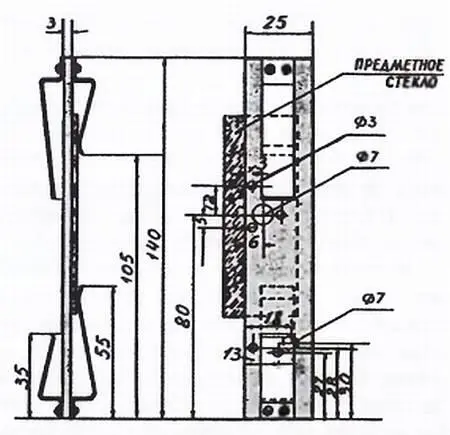

Рис. 2. Держатель для установки микропрепаратов в проекторы типа «Луч» или «Русь».

Он представляет собою пластину с отверстиями, к которой приклепаны две пары упругих пластин из жести. Одна пара служит для крепления покровного стекла с препаратом, другая — для крепления самой приставки. Собственно препарат может представлять собою, например, каплю болотной воды с инфузориями, заключенную под тонким покровным стеклом обычным способом при помощи замазки.
