Следует также обратить внимание на маленькие медные щеточки — токосъемники. Их нужно очистить от темного налета окислов. И наконец, электростатическую машину нужно хорошо просушить. Для этого поставьте ее на сутки возле горячего калорифера. После этого она начнет так работать, что вы ее не узнаете. Искры будут большие, звонкие и частые. Теперь приступаем к получению электрогидравлического эффекта.

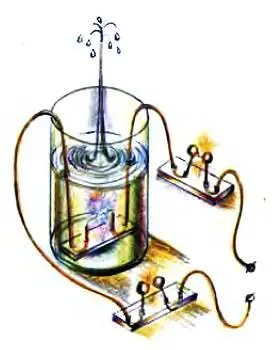

Вам понадобится ванна с прозрачными стенками. Стеклянный сосуд не годится — он не выдержит гидравлический удар. Лучше взять нижнюю часть от пятилитровой пластиковой бутыли. Ее следует соединить с электростатической машиной при помощи высоковольтного провода, наподобие того, что применяется в системе зажигания автомобиля. Для формирования импульса необходимо сделать два разрядника. Каждый из них представляет собой укрепленные на куске пластмассы шарики диаметром по 15–20 мм. Их можно найти среди старых школьных приборов. Разрядники отрегулируйте так, чтобы расстояние между шарами равнялось 15–20 мм.

На дне ванны укрепите разрядные электроды. Их роль выполняют зачищенные концы высоковольтного провода. Расстояние между ними 50–80 мм. После этого наливаете в вашу ванну воду — и начинайте эксперименты.

А. ИЛЬИН

Рисунки автора

Хотите посмотреть на амебу размером с кошку? Это не так уж сложно. Еще в 1799 году гастролировавший в Лондоне фокусник Катерфелло поражал зрителей, демонстрируя на экране во много раз увеличенных «крохотных насекомых». Он уверял, что они вызывают инфлюэнцу, и тут же показывал, как они мгновенно погибают всего от одной капли микстуры доктора Биттса. Все желающие, а их после сеанса набиралось немало, сразу же покупали микстуру за солидные деньги…

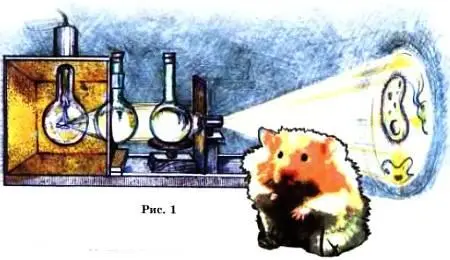

В основе фокуса Катерфелло был «волшебный фонарь», или по-нашему, диапроектор, казавшийся в то время чудом техники. Его значительно улучшил в начале прошлого века биолог В.В.Левченко и применил для показа микроорганизмов на экране. Необходимое для этого устройство (рис. 1) мог сделать любой учитель сельской школы.

В фанерном ящике размером 25x25x30 см располагается обычная лампа накаливания на 100–150 Вт. В боковой стенке ящика проделано отверстие диаметром 12 см. В нем укреплена сферическая колба, наполненная чистой водой. За нею на подставке укреплена еще одна колба с водой. Ее можно передвигать с тем, чтобы проходящий через нее свет ярко и равномерно осветил микропрепарат, закрепленный на вертикальной доске. На ней же установлен объектив от микроскопа.

Прибор в принципе может дать очень большое увеличение. Но чем оно больше, тем меньше яркость. (Зависимость здесь такая: если кратность увеличить вдвое, яркость изображения уменьшится в четыре раза; если кратность увеличить в три раза, яркость уменьшится в девять раз. Иными словами, яркость обратно пропорциональна квадрату кратности увеличения.)

Поэтому практически при полном затемнении удается получить увеличение не более ста крат. Этого обычно маловато, но зато микропроектор Левченко предельно дешев и прост. Вот как он работает.

Колбы с водой — это собирающие линзы. Система из двух этих линз образует конденсор — устройство для концентрации света. Чтобы увеличить яркость, а значит, и получить более высокое увеличение, необходимо пойти на некоторые усложнения. Начнем с источника света.

Бытовая лампа накаливания имеет длинную спиралевидную нить. Даже если колбы с водой заменить настоящими конденсорными линзами, собрать весь ее свет на освещаемом препарате невозможно. Это объясняется тем, что любые линзы или их комбинации свет не собирают, а дают лишь изображение источника света на освещаемом объекте. Если это изображение полностью совпадает с ним по форме, то можно считать, объект освещен наилучшим образом. Изображение спирали бытовой лампы накаливания выглядит как бесформенная зигзагообразная, местами расплывчатая структура. Из нее для освещения микропрепарата можно взять лишь небольшую равномерно освещенную часть. Около 90 % света при этом теряется.
