А. Кощавцев - Лёгкий танк Panzer I

ДВИГАТЕЛЬ И ТРАНСМИССИЯ.На танке Pz.I Ausf.A устанавливался двигатель Krupp М305, 4-цилиндровый, карбюраторный, горизонтально-оппозитный, воздушного охлаждения, мощностью 57 л.с. (42 кВт) при 2500 об/мин. Диаметр цилиндра 90 мм, ход поршня 130 мм. Рабочий объём 3460 см 3.

Топливо — этилированный бензин с октановым числом 76. Ёмкость двух бензобаков, находившихся в задней части моторного отделения по обеим сторонам двигателя, — 144 л. Расход топлива на 100 км при движении по шоссе — 100 л. Карбюратор марки Solex 40 JEP.

Танк Pz.I Ausf.B оснащался 6-цилиндровым, карбюраторным, рядным двигателем жидкостного охлаждения Maybach NL 38TR мощностью 100 л.с. (73,6 кВт). Диаметр цилиндра 90 мм, ход поршня 100 мм. Рабочий объём 3791 см 3.

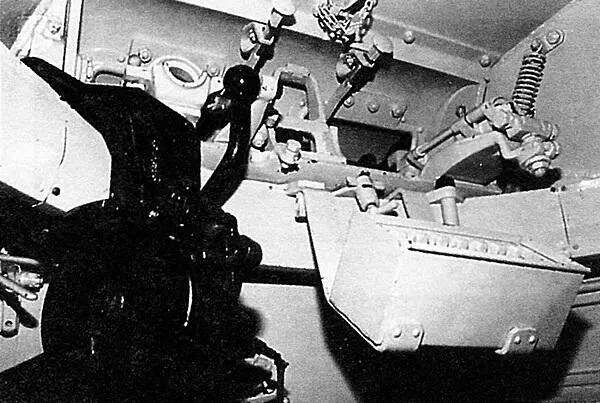

Интерьер башни Ausf.A. Слева — механизм поворота; справа, под амбразурами и рамкой для крепления пулемётов — короб для пулемётных магазинов.

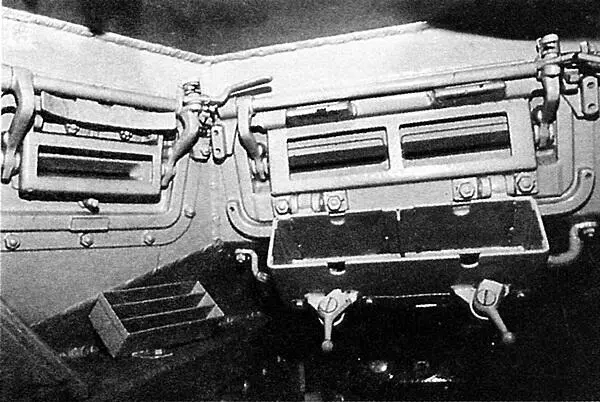

Вид с места механика-водителя. Хорошо различима система открывания смотровых лючков. В коробке под сдвоенным прибором наблюдения механика-водителя устанавливались стеклоблоки триплекс.

Ёмкость двух бензобаков, располагавшихся в моторном отделении справа от двигателя, — 146 л. Расход топлива на 100 км — 125 л. Карбюратор марки Solex 40 JEF II. Трансмиссия состояла из карданной передачи двухдискового главного фрикциона сухого трения, коробки передач, механизма поворота, бортовых фрикционов, передач и тормозов.

Коробки передач ZF Aphon FG35 (Ausf.A) и Aphon FG31 (Ausf.B) — механические, пятискоростные (5+1).

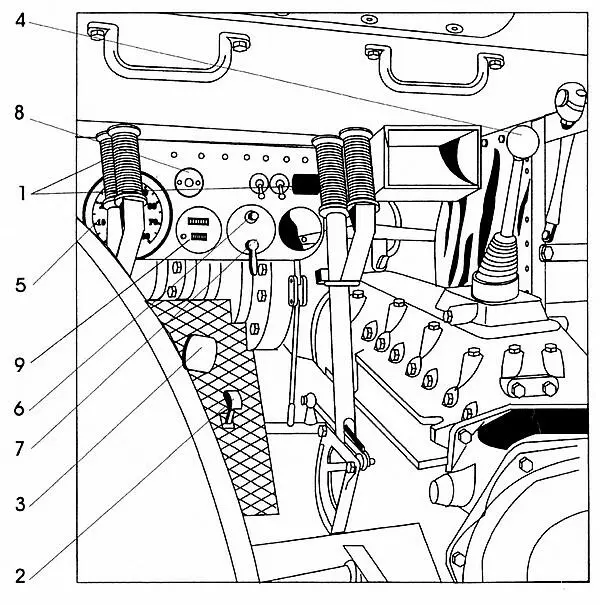

1 — рычаги управления; 2 — педаль акселератора; 3 — педаль тормоза; 4 — рычаг переключения передач; 5 — спидометр; 6 — кнопка стартёра; 7 — ключ зажигания; 8 — ключ магнето; 9 — тахометр.

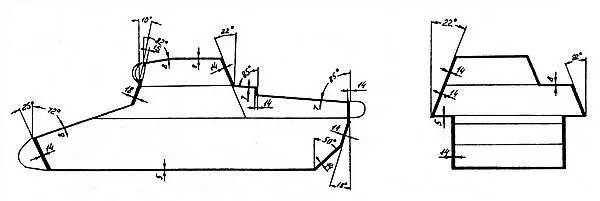

Схема бронирования лёгкого танка Pz.I Ausf.B.

ХОДОВАЯ ЧАСТЬтанка Pz.I Ausf.A применительно к одному борту состояла из четырёх обрезиненных опорных катков диаметром 530 мм и одного необрезиненного опорного катка, несколько большего диаметра, выполнявшего роль ленивца. Передний каток имел индивидуальную подвеску на спиральной пружине, остальные были сблокированы попарно на продольной внешней балке и подвешены на листовых четвертьэллиптических рессорах. Поскольку корпус Pz.I Ausf.B был длиннее на 400 мм, в ходовую часть добавили пятый опорный каток, а ленивец подняли с грунта. Число поддерживающих катков колебалось от трёх (Pz.IA) до четырёх (Pz.IB). Ведущее колесо переднего расположения. Гусеница мелкозвенчатая, двухгребневая, шириной 280 мм.

Ленивец Pz.I Ausf.A. Хорошо видны балансир ленивца, рессора и винтовой механизм натяжения гусеницы.

Этот снимок наглядно демонстрирует соотношение размеров танка и человека.

ЭЛЕКТРООБОРУДОВАНИЕвыполнялось по однопроводной схеме. Напряжение 12 В. Источники: генератор Bosch GTL 600/12-1200 мощностью 0,6 кВт либо Bosch RRCN 300/12-300 мощностью 0,3 кВт. Аккумуляторов у Ausf.B — два, ёмкостью 105 А*ч.

СРЕДСТВА СВЯЗИ.Танки модификации А оснащались радиостанцией Fu 2, а модификации В — Fu 5. Кроме того, во всех машинах имелся комплект сигнальных флажков и ракетница. Общение членов экипажа между собой обеспечивала звуковая труба.

Panzer I стал первым немецким танком, поступившим на вооружение вермахта. И хотя эта машина предназначалась для подготовки кадров танковых войск, довольно долго ей суждено было составлять основу немецкого танкового парка. С середины 1934 года, параллельно с поставкой боевых машин в войска, началось и развёртывание танковых частей. Интенсификации этого процесса способствовало назначение военным министром Германии генерала Бломберга, а начальником канцелярии военного министерства — генерала Рейхенау, придерживавшихся современных взглядов на роль танковых войск в будущей войне. К этому следует добавить, что сам Гитлер проявлял большой интерес к моторизации армии. Вот что пишет по этому поводу в своих «Воспоминаниях солдата» Гейнц Гудериан, получивший в конце 1934 года приглашение продемонстрировать перед рейхсканцлером в Куммерсдорфе действия подразделений мотомеханизированных войск: «Я показал Гитлеру мотоциклетный взвод, противотанковый взвод, взвод учебных танков Т-I, взвод лёгких бронемашин и взвод тяжёлых бронемашин. Большое впечатление на Гитлера произвели быстрота и точность, проявленные нашими подразделениями во время их движения, и он воскликнул: „Вот это мне и нужно!“».
