А. Кощавцев - Лёгкий танк Panzer I

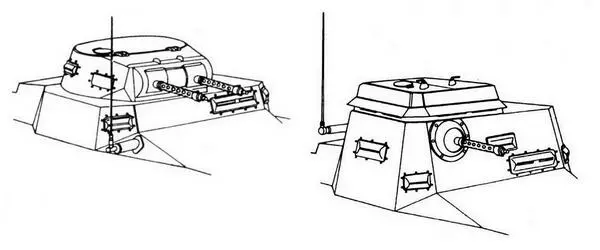

Отличия в конструкции линейного и командирского танков.

Лёгкий танк Pz.I имел компоновку, ставшую впоследствии классической для германского танкостроения. Трансмиссионное отделение и, соответственно, ведущие колёса гусеничного движителя располагались в носовой части корпуса. За ним следовало отделение управления, совмещённое с боевым; механик-водитель размещался слева, а башенный стрелок — справа. Моторное отделение находилось в кормовой части.

КОРПУСтанка сваривался из катаных листов хромоникелевой стали. Для посадки механика-водителя предназначался двухстворчатый люк в левой части подбашенной коробки. Экипаж мог вести наблюдения за местностью через три смотровые щели, расположенные в бортах корпуса и закрывавшиеся броневыми крышками. У механика-водителя, кроме того, имелся специальный прибор наблюдения со стеклоблоками триплекс.

Управление танком осуществлялось с помощью педалей сцепления, акселератора и тормоза, а также двух рычагов, связанных с бортовыми фрикционами.

Напротив сиденья находилась приборная панель механика-водителя с датчиком температуры масла, тахометром, проградуированным от 0 до 3000 об/мин с опасной зоной выше 2500 об/мин, и спидометром со шкалой от 0 до 50 км/ч. Максимальные скорости, которые были рекомендованы экипажу: на первой передаче — не более 5 км/ч, на второй — 11, на третьей — 20, на четвёртой — 32 и на пятой — 42 км/ч.

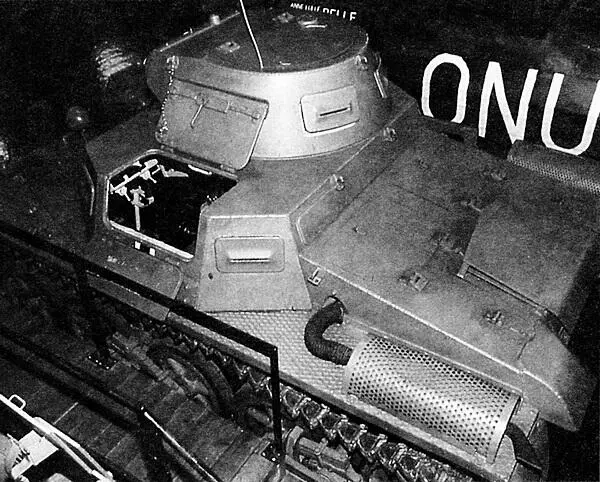

Pz.I Ausf.A в экспозиции танкового музея в Axvall (Швеция). Створки люка механика-водителя открыты.

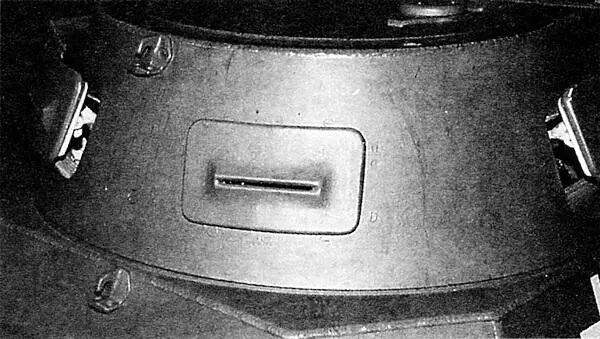

БАШНЯ— сварная, с диаметром погона в свету 911 мм, смещённая к правому борту корпуса — приводилась во вращение ручным механизмом поворота, располагавшемся слева (Pz. IA) или справа (Pz.IB) от маск-установки пулемётов. В крыше башни был большой люк с одностворчатой крышкой для посадки командира танка (он же — башенный стрелок). В крышке люка имелся маленький круглый лючок для флажковой сигнализации, а в стенках башни — четыре лючка для наблюдения с броневыми крышками (в двух из них прорезаны смотровые щели). Сиденье командира вращалось вместе с башней, полик боевого отделения отсутствовал.

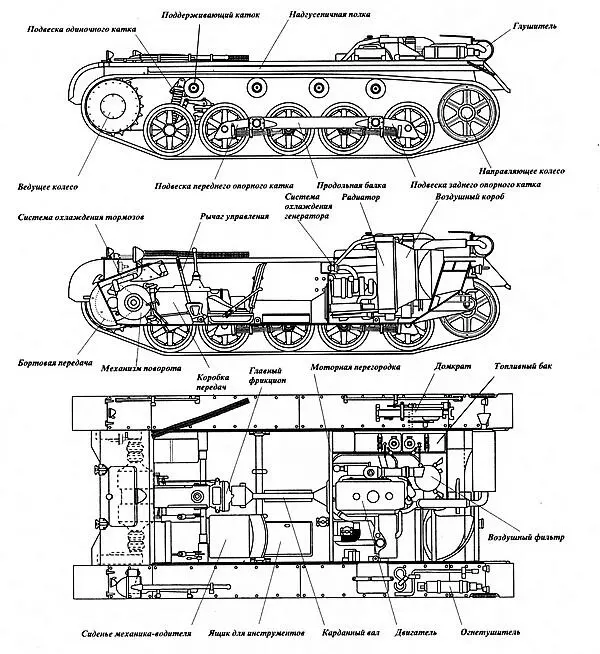

Шасси танка Ausf.B. Размещение узлов и агрегатов.

ВООРУЖЕНИЕтанка состояло из двух пулемётов Dreyse MG 13 калибра 7,92 мм. (Pz.IA и Pz.IB первых серий) или Rheinmetall-Borsig MG 34 (Pz.IB поздних выпусков). Скорострельность пулемётов 680 и 825 выстр./мин соответственно.

Боекомплект состоял из 61 магазина по 25 патронов в каждом (всего 1525 патронов). Из них одна укладка с 8 магазинами размещалась в башне, остальные 4 укладки (по 8, 20, 6 и 19 магазинов) — в корпусе. С 1936 года боекомплект увеличили до 2250 патронов (90 магазинов).

Башни танка Pz.I Ausf.A. Хорошо видны лючки для наблюдения, как со смотровыми щелями в крышках, так и без них, а также рымы на башне и корпусе.

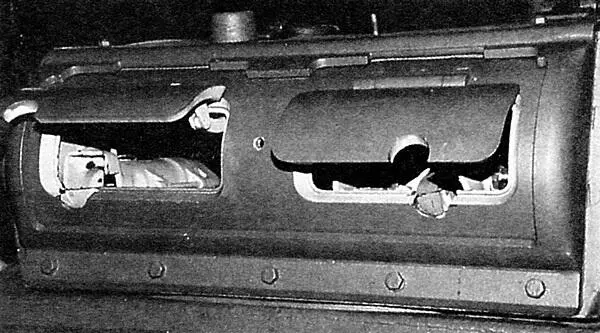

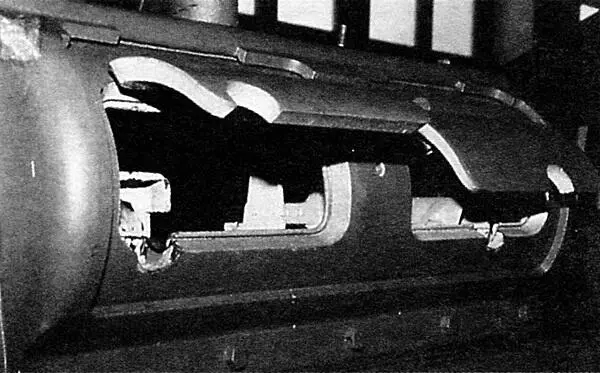

Амбразуры для установки пулемётов. Щитки амбразур находятся в небоевом положении.

Пулемёты устанавливались в одной маске, но могли вести стрельбу независимо друг от друга. На танке Pz.I Ausf.B спусковой крючок левого пулемёта был расположен на штурвале подъёма оружия слева от командира, а правого — на штурвале поворота башни справа от него. При этом стрелок вёл огонь «по-македонски», то есть правой рукой из правого пулемёта, а левой из левого. Угол возвышения пулемётов +18°, склонения -12°. Маска могла фиксироваться в горизонтальном положении. Танк был оборудован телескопическим двукратным прицелом Zeiss TZF 2.

Pz.I Ausf.A и немецкие танкисты крупным планом. Танки модификации А легко идентифицировать (даже в том случае, когда не видно ходовой части и моторного отделения) по размещению домкрата и огнетушителя в передней части надгусеничных полок. Танкист на переднем плане опирается на домкрат; за его спиной, на соседней машине, виден огнетушитель.
