Манекен склеивается из картонных коробок разного размера (например, сигаретных) либо из блоков упаковочного пенопласта. Крепление леера-уздечки видно на рисунке. Центр тяжести найдите экспериментальным путем, меняя точки крепления манекена к змею или место крепления самой уздечки.

Примеры соединения деревянных реек:

а.на кницах; б.вполдерева (на «ус»); в.«в домок».

При добавлении второй несущей поверхности манекен расположите между крыльями. Запускают змей против ветра вдвоем с помощником. Делать это лучше в чистом поле, подальше от домов и деревьев, так как воздушный поток вблизи них образует шквалы-завихрения, что затрудняет взлет и посадку.

Особенно избегайте близости линий электропередачи (ЛЭП). Ни в коем случае в качестве леера нельзя использовать проволоку — по ней ток передается лучше всего. Обычно в качестве леера применяют толстую рыболовную леску или капроновый шнур.

При буксировке просто держитесь за ручку, к которой привязан нижний конец леера. Не наматывайте леер на руку — вы не сможете быстро освободиться от него, если скорость буксировки станет чересчур большой или вы увидите, что вас несет на какое-то препятствие.

Ю. ВАСИЛЬЕВ

«Читал, что в продаже появился очень линейный датчик температуры — микросхема K1019EM1. Как ее включать в схему?

Андрей Степанчиков,

Санкт-Петербург».

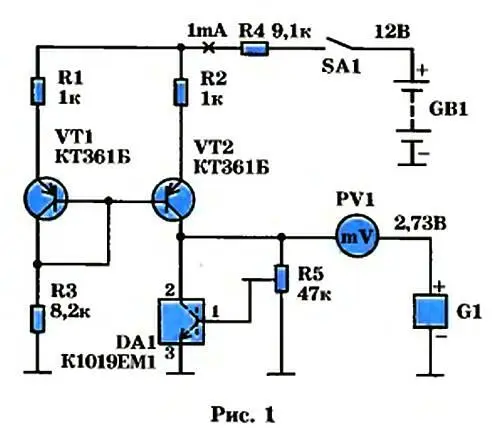

К1019ЕМ1 — это многоэлементная микросхема с габаритами около 5x6x6 миллиметров, подобно транзистору, имеющая три вывода. При токе через микросхему величиной 1 мА напряжение между выводами 2 и 3 строго пропорционально абсолютной температуре ее корпуса. Для стабильной и точной работы прибора с названным датчиком (DA1 на рис. 1) лучше использовать стабилизаторы тока.

На схеме электронного термометра его роль исполняют транзисторы VT1, VT2. Используя вспомогательный «образцовый» источник G1 и измеряя милливольтметром PV1 разность напряжений между ним и выводом 2 датчика DA1, можно получить показания, пропорциональные градусам температуры по шкале Цельсия.

Градуировочная «кривая» строится очень просто: нулевое напряжение на PV1 соответствует нулевой температуре, напряжению —0,4 В отвечает температура —40 °C, а 1,2 В —120 °C.

Если используется стрелочный прибор PV1, он должен иметь нуль посередине шкалы. Цифровой вольтметр будет учитывать знак напряжения автоматически. Резистором R3 устанавливают ток через микросхему на уровне 1 мА. Датчик DA1 может быть связан с общей конструкцией прибора трехпроводным кабелем. Кстати, если вы решите собрать такой термометр, но не достанете нужную микросхему, вместо нее можно попробовать использовать отдельный n-p-n транзистор (нарисован пунктиром на схеме). Если же вам нужен прибор, регистрирующий некоторый температурный предел, микросхему применять нет смысла.

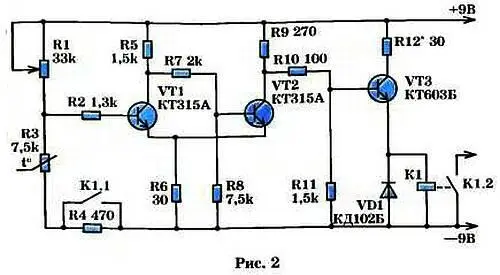

В свое время был разработан надежный прибор, следящий за тем, не погасло ли пламя кухонной газовой горелки из-за «убежавшего» молока или порыва ветра. Выдаваемый прибором сигнал призывает немедленно перекрыть подачу газа. Схема такого устройства изображена на рисунке 2.

На транзисторах VT1, VT2 собран триггер Шмитта, срабатывающий строго при заданном пороге входного напряжения. Команда поступает с терморезистора R3, который установлен неподалеку от конфорки. Пока терморезистор достаточно нагрет, его сопротивление и напряжение на нем сравнительно малы. При погасании газа температура резко снижается, сопротивление R3 возрастает, триггер «опрокидывается»; транзисторы VT1, VT3 переходят в проводящее состояние. При этом усилительный каскад на VT3 заставляет сработать реле К1. Быстродействие устройства можно регулировать резистором R1 — сигнал, включаемый контактами реле, появляется не позже 3…5 секунд после того, как погасло пламя горелки.

В конструкции использовалось электромагнитное реле типа РЭС-9 с сопротивлением катушки 30 Ом. Терморезистор — марки ММТ-12 дисковой формы, его плоскость находилась перпендикулярно восходящему потоку воздуха от горелки.
