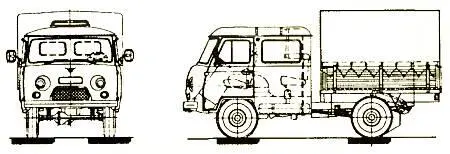

Техническая характеристика:

Высота… 2,100 м

Длина… 4,440 м

Ширина… 1,940 м

Масса снаряженного автомобиля… 1,9 т

Максимальная скорость… 117 км/ч

Мощность двигателя… 98 л.с.

Грузоподъемность… 1,1 т

Количество мест… 9

Расход топлива… 15,5 л на 100 км

Объем двигателя… 2890 см 3

Дух соревнования у каждого в крови. Одни соревнуются в поднятии тяжестей или быстроте бега, другие — в умении сделать нечто такое, чего не может сделать никто. Очень часто это «нечто» отличается от вещей обыденных размером. Так, в XVIII веке города Германии соревновались в умении сделать самую большую колбасу. Победителем стал крохотный городок Могендорф, колбасники которого сотворили очень вкусное изделие, которое пришлось нести всемером. А английская королева в те же годы получила в подарок крохотный дамский перочинный ножичек (нужная вещь, ведь писали тогда гусиными перьями), в рукоятке которого имелось сто пятьдесят выдвижных ящичков. А в них лежала всякая всячина: чайный сервиз, портреты королевского семейства, карта империи и… волос из головы самой королевы. Только он был расщеплен вдоль на четыре части…

Впрочем, еще в XIII веке японские мастера рисовали акварели на рисовых зернах. Живет этот редкий промысел и сейчас. Как сообщали газеты, цена такого «зернышка» порой превышает цену роскошного мотоцикла.

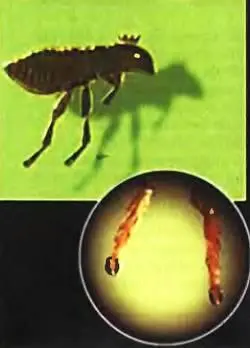

Трудно сказать, какие размеры имела блоха, которую подковал герой Лескова Левша. Однако на фотографии вы найдете подковки на прыжковых лапках настоящей засушенной блохи. Ее в 1961 г. подковал по всем правилам науки о ковке лошадей украинский мастер Николай Сергеевич Сядристый. Любопытно, что эту работу он считает одной из самых простых, своего рода «этюдом для начинающих», а серьезным делом — изготовление сверхминиатюрных надписей, картин и скульптур размером с рисовое зерно.

Подобная сверхтонкая проработка деталей встречается и на некоторых русских иконах XIX века.

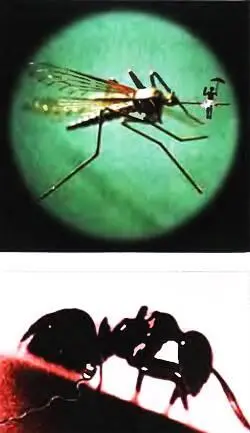

Н.С. Сядристыйсумел усадить фигурку человека на хоботок комара, создал электромотор размером с лапку муравья и, конечно, подковал блоху (на рисунках сверху вниз).

Искусство изготовления сверхминиатюрных вещей в значительной мере утеряно. Отчасти потому, что мастера старались сохранить тайны своей технологии. Но такой тактики придерживались не все. Так, многие из секретов ручной технологии изготовления сверхминиатюрных вещей описаны в книге: Н.С.Сядристый. Тайны микротехники, Москва, 1975.

Одна из первых его работ — новогоднее поздравление с 1960 годом — была выгравирована на волосе.

То, что рука человека способна выполнять столь тонкие движения, сродни волшебству. Однако это получается далеко не у всех.

Вполне возможно, что такую работу мог бы значительно облегчить специальный манипулятор, копирующий и воспроизводящий наши движения с уменьшенной амплитудой. Действие манипулятора основано на принципе гидравлического замедления. Два цилиндра с поршнями внутри соединены шлангами и наполнены жидкостью. Если диаметры цилиндров неодинаковы, то при перемещении поршня в меньшем цилиндре поршень большего переместится на меньшую величину.

Допустим, мы соединили шприц объемом 1 см 3со шприцем объемом 5 см 3. Тогда при перемещении поршня меньшего шприца на 1 см поршень большего переместится на 2 мм.

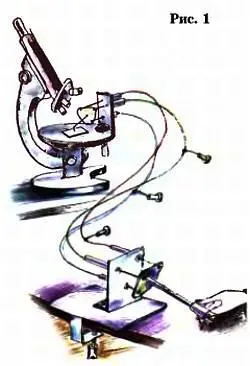

На рисунке 1 вы видите эскиз простейшего микроманипулятора для художественных работ под микроскопом.

Он состоит из блока управления, воспринимающего движения руки оператора, и блока повторения этих движений в уменьшенном виде.

Вся система состоит в основном из готовых элементов. В блоке управления применены три медицинских шприца объемом 0,5 см 3. Каждый из них соединен при помощи трубочек от медицинской капельницы с соответствующим шприцем на стороне блока повторения. Но объемы каждого из них 5 см 3. При этом достигается десятикратное уменьшение размаха движений руки оператора.
