Подобрать нужную частоту биений можно и без осциллографа и частотомера. В таком случае обычно бывает достаточно настроить рабочую частоту опорного генератора. Для этого к выходу элемента IC3.1 (вывод IC3/3) нужно подключить высокоомные телефоны (например ТОН-2), а затем, регулируя подстроечный сердечник катушки L1, добиться появления в головных телефонах звукового сигнала. При этом ротор конденсатора С3 должен быть установлен в среднее положение. Затем, вращая подстроечный сердечник катушки L1, необходимо установить режим, при котором в телефонах будут прослушиваться щелчки, следующие с частотой в несколько герц. После настройки генератора подстроечный сердечник катушки L1 желательно зафиксировать с помощью капли клея.

Далее необходимо настроить компаратор напряжения. Для этого нужно подобрать величину резистора R9, показанного на рис. 3.6 штриховыми линиями. Его сопротивление может быть в пределах от 300 кОм до 1 МОм. Необходимо отметить, что резистор R9 следует включить между выводами 5, 6 элемента IC3.2 и общим проводом при наличии на выходе компаратора (выводы IC3/10,11) напряжения высокого уровня.

При практическом использовании данного прибора следует переменным конденсатором С3 поддерживать необходимую частоту сигнала биений, которая может изменяться под влиянием различных факторов (например при изменении магнитных свойств грунта, температуры окружающей среды или разряде батареи).

Если в процессе работы в зоне действия поисковой катушки L2 окажется какой-либо металлический предмет, то частота щелчков в головных телефонах изменится. При приближении к одним металлам она будет увеличиваться, а при приближении к другим – уменьшаться. По изменению частоты щелчков, имея определенный опыт, можно легко определить, из какого металла, магнитного или немагнитного, изготовлен обнаруженный предмет.

Громкость щелчков регулируется переменным резистором R8.

Простой и в то же время надежный и эффективный металлоискатель BFO, работающий по принципу оценки изменений частоты сигнала биений, можно собрать всего на одной микросхеме К176ЛП2. В основу данного прибора была положена конструкция, которую еще в начале 90-х годов прошлого столетия предложил Р. Скетерис из литовского города Паневежис.

Отличительной особенностью рассматриваемого детектора металлических предметов является не только применение микросхемы типа К176ЛП2, но также и схемотехнические решения, использованные при разработке генераторов и анализатора (рис. 3.8). При этом в данной конструкции оценка изменения частоты сигнала биений осуществляется на слух.

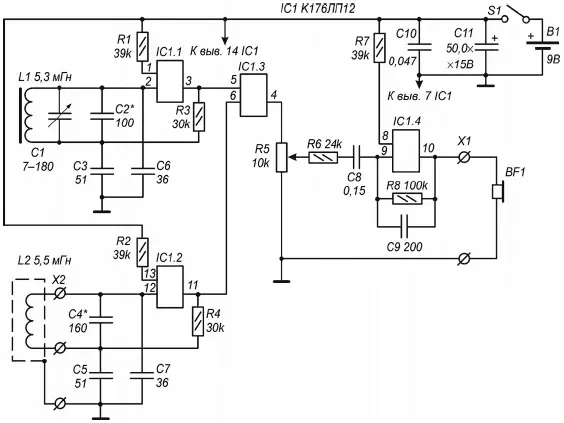

Рис. 3.8. Принципиальная схема металлоискателя на микросхеме К176ЛП2

Основу данного устройства составляют опорный и измерительный генераторы, смеситель и схема акустической индикации.

В рассматриваемой конструкции использованы два простых LC-генератора, выполненные на элементах микросхемы IC1. Схемотехнические решения этих генераторов практически идентичны. При этом первый генератор, который является опорным, собран на элементе IC1.1, а второй, измерительный или перестраиваемый генератор, выполнен на элементе IC1.2.

Рабочая частота опорного генератора определяется параметрами элементов, образующих его колебательный контур, то есть емкостями конденсаторов С1 и С2, а также индуктивностью катушки L1. В контуре измерительного генератора используются конденсатор С4 и поисковая катушка L2. При этом оба генератора настроены на рабочую частоту примерно 100 кГц.

При приближении поисковой катушки L2 колебательного контура перестраиваемого генератора к металлическому предмету ее индуктивность изменяется, что вызывает изменение рабочей частоты генератора. При этом, если вблизи катушки L2 находится предмет из черного металла, ее индуктивность увеличивается, что приводит к уменьшению частоты генератора. Цветной металл уменьшает индуктивность катушки L2, а рабочая частота генератора возрастает.

С выходов генераторов колебания ВЧ подаются на соответствующие входы смесителя, выполненного на элементе IC1.3 (выводы IC1/5,6). Нагрузкой смесителя является резистор R5, который одновременно выступает в роли регулятора громкости.

Затем сигнал низкой частоты через резистор R6 и конденсатор С8 поступает на усилитель НЧ, собранный на элементе IC1.4, и далее – на головные телефоны BF1.
