Если в процессе работы в зоне действия поисковой катушки L2 окажется какой-либо металлический предмет, то частота сигнала в телефонах изменится. При приближении к одним металлам частота сигнала биений будет увеличиваться, при приближении к другим – уменьшаться. По изменению тона сигнала биений, имея определенный опыт, можно легко определить, из какого металла, магнитного или немагнитного, изготовлен обнаруженный предмет.

С помощью данного прибора мелкие предметы (например монету средних размеров) можно обнаружить на глубине до 50 мм, а крышку канализационного люка – на глубине до 0,4 м.

В предыдущих разделах данной главы, при рассмотрении конструкций металлодетекторов типа BFO (Beat Frequency Oscillator), в которых опорный и измерительный генераторы были собраны на элементах одной микросхемы, уже отмечались недостатки, свойственные подобным схемотехническим решениям. В первую очередь к ним относится возникновение паразитных связей между отдельными элементами внутри кристалла микросхемы, устранить которые практически невозможно. Именно поэтому в таких металлоискателях приходится выбирать частоту биений более 100–300 Гц, что неизбежно приводит к снижению чувствительности прибора. Поэтому все более популярными становятся устройства, работающие на основе анализа сигнала биений, в которых опорный и измерительный генераторы собраны на отдельных микросхемах.

Предлагаемый прибор представляет собой один из вариантов металлодетекторов типа BFO (Beat Frequency Oscillator), то есть является устройством, в основу которого положен принцип анализа биений двух сигналов, близких по частоте. При этом в данной конструкции оценка изменения частоты биений осуществляется на слух.

Основу данного устройства (рис. 3.10) составляют опорный и измерительный генераторы, согласующие каскады, смеситель и схема акустической индикации.

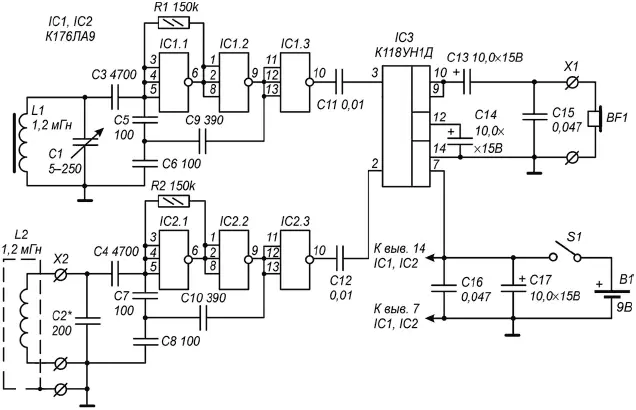

Рис. 3.10. Принципиальная схема металлоискателя на трех микросхемах

В рассматриваемой конструкции в качестве опорного и измерительного генераторов использованы два простых LC-генератора. Схемотехнические решения этих генераторов практически идентичны. При этом опорный генератор собран на элементах IC1.1 и IC1.2 микросхемы IC1, а второй, измерительный или перестраиваемый, генератор выполнен на элементах IC2.1 и IC2.2 микросхемы IC2. Рабочая частота опорного генератора определяется параметрами элементов, образующих его колебательный контур, то есть емкостями конденсаторов С1, С3, С5 и С6, а также индуктивностью катушки L1. В контуре измерительного генератора используются конденсаторы С2, С4, С7, С8 и поисковая катушка L2. При этом оба генератора настроены на рабочую частоту примерно 300 кГц.

Каскады, выполненные на элементах IC1.3 и IC2.3, обеспечивают развязку между генераторами по переменному напряжению, а также ослабляют влияние смесителя на генераторы.

С выходов буферных каскадов сигналы ВЧ через конденсаторы С11 и С12 подаются на смеситель и далее на усилитель колебаний разностной частоты, которые выполнены на микросхеме IC3.

Затем сигнал биений поступает на головные телефоны BF1. При этом конденсатор С15 обеспечивает фильтрацию высокочастотной составляющей сигнала.

Питание на микросхемы подается от источника В1 напряжением 9 В через фильтр, образованный конденсаторами С16 и С17.

При приближении поисковой катушки L2 колебательного контура перестраиваемого генератора к металлическому предмету ее индуктивность изменяется, что вызывает изменение рабочей частоты генератора. Если вблизи катушки L2 находится предмет из магнитного металла, ее индуктивность увеличивается, что приводит к уменьшению частоты генератора. Цветной металл уменьшает индуктивность катушки L2, а рабочая частота генератора возрастает. По изменению частоты сигнала биений в головных телефонах можно сделать вывод о появлении в зоне действия поисковой катушки металлического предмета, а по увеличению или понижению тона – из какого металла изготовлен обнаруженный предмет.

Все детали рассматриваемого металлоискателя (за исключением поисковой катушки L2, разъемов Х1 и Х2, а также выключателя S1) расположены на печатной плате размерами 60х50 мм (рис. 3.11), изготовленной из одностороннего фольгированного гетинакса или текстолита.
