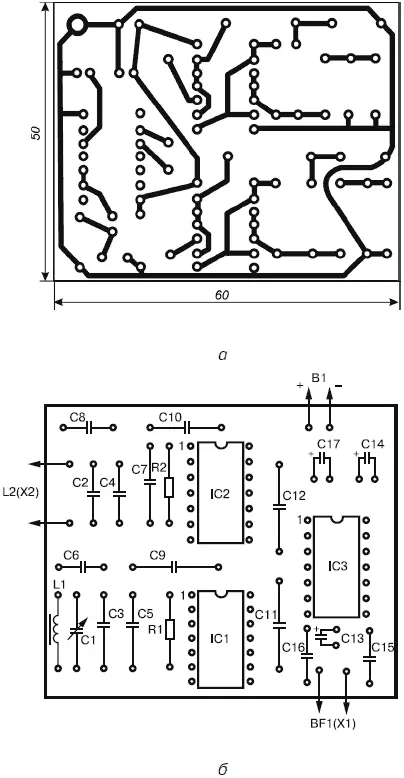

Рис. 3.11. Печатная плата (а) и расположение элементов (б) металлоискателя на трех микросхемах

К деталям, применяемым в данном устройстве, не предъявляются какие-либо особые требования. Рекомендуется использовать любые малогабаритные конденсаторы и резисторы, которые без проблем можно разместить на печатной плате. При этом плата рассчитана на установку постоянных резисторов типа МЛТ-0,125 или других малогабаритных (например МЛТ-0,25 или ВС-0,125). Конденсаторы С2, С5-С7 и С8 могут быть типа КТ-1, конденсаторы С3, С4, С9-С12, С15 и С16 – типа КМ-4 или К10-7В, а конденсаторы С13 и С17 – типа К50-6.

В качестве конденсатора С1 рекомендуется использовать любой конденсатор переменной емкости от малогабаритного радиоприемника (например, от транзисторного приемника «Планета»). Можно использовать и подстроечные конденсаторы типа КПК-3 емкостью 25-150 пФ. Максимальная емкость конденсатора С1 должна быть не менее 200 пФ.

Катушка L1 контура опорного генератора выполнена на каркасе из кольцевого магнитопровода типа 600НН К8х6х2 и содержит 50 витков провода ПЭЛШО диаметром 0,2 мм, которые равномерно наматываются по всему периметру магнитопровода.

Поисковая катушка L2 содержит 50 витков провода ПЭЛШО диаметром 0,27 мм и выполнена в виде кольца диаметром 180–220 мм. Эту катушку проще изготовить на жестком каркасе, однако можно обойтись и без него. В таком случае в качестве временного каркаса можно использовать любой подходящий по размерам круглый предмет.

Витки катушки наматываются внавал, после чего снимаются с каркаса и с целью повышения механической прочности пропитываются эпоксидным клеем. Затем катушка L2 экранируется электростатическим экраном, представляющим незамкнутую ленту из алюминиевой фольги, намотанную поверх жгута витков. Щель между началом и концом намотки ленты (зазор между концами экрана) должна составлять не менее 15–20 мм.

При изготовлении катушки L2 нужно особенно следить за тем, чтобы не произошло замыкание концов экранирующей ленты, поскольку в этом случае образуется короткозамкнутый виток. Для защиты от повреждений фольгу можно обмотать одним-двумя слоями изоляционной ленты.

Источником звуковых сигналов могут служить высокоомные головные телефоны типа ТОН-2, ТА-4 или аналогичные.

В качестве источника питания В1 можно использовать, например, батарейку «Крона» или две батарейки типа 3336Л, соединенные последовательно.

Печатная плата с расположенными на ней элементами и источник питания размещаются в любом подходящем металлическом корпусе. На крышке корпуса устанавливаются: разъем Х1 для подключения головных телефонов BF1, разъем Х2 для подключения поисковой катушки L2 и выключатель S1.

Данный металлоискатель следует настраивать в условиях, когда металлические предметы удалены от поисковой катушки L2 на расстояние не менее 1,5 м.

Непосредственная настройка прибора заключается в выборе нужной частоты биений. Для этого рекомендуется воспользоваться осциллографом или цифровым частотомером. В первую очередь следует установить частоту опорного генератора, контролируя ее значение на выводе 10 микросхемы IC1. Частота опорного генератора устанавливается равной примерно 300 кГц подбором емкостей конденсаторов С5 и С6, а также, при необходимости, регулировкой сердечника катушки L1. Предварительно ротор конденсатора С1 следует установить примерно в среднее положение. Далее, подбирая емкость конденсатора С2, следует установить частоту измерительного генератора, контролируя ее значение на выводе 10 микросхемы IC2. При этом частота измерительного генератора выбирается так, чтобы ее значение отличалось от частоты опорного генератора примерно на 500-1000 Гц.

На этом процесс настройки прибора заканчивается.

Практическое использование рассматриваемого металлодетектора не имеет существенных отличий от порядка работы с другими устройствами BFO, в которых оценка наличия металлического предмета в зоне действия поисковой катушки осуществляется на слух.

Если в процессе работы в зоне действия поисковой катушки L2 окажется какой-либо металлический предмет, то частота сигнала биений в головных телефонах изменится. При приближении к одним металлам частота сигнала будет увеличиваться, при приближении к другим – уменьшаться. По изменению тона сигнала биений, имея определенный опыт, можно легко определить, из какого металла, магнитного или немагнитного, изготовлен обнаруженный предмет.
