Следует признать, что помимо определенных достоинств (например простоты схемы, температурной стабилизации) такие конструкции имеют и ряд недостатков. Главным из них является возникновение паразитных связей между отдельными элементами внутри кристалла микросхемы, устранить которые практически невозможно. Именно поэтому в таких металлоискателях приходится выбирать частоту биений более 100–300 Гц, что неизбежно приводит к снижению его чувствительности.

Попытка избавить детекторы металлических предметов, работающих на основе анализа сигнала биений, хотя бы от указанных недостатков была предпринята при создании устройства, в основу которого была положена схема, опубликованная в отечественных и зарубежных изданиях в середине 90-х годов прошлого столетия.

Предлагаемая конструкция представляет собой один из многочисленных вариантов металлодетекторов типа BFO (Beat Frequency Oscillator), то есть является устройством, в основу которого положен принцип анализа биений двух сигналов, близких по частоте. При этом в данной конструкции оценка изменения частоты биений осуществляется на слух.

Основу схемы этого прибора (рис. 3.6) составляют измерительный и опорный генераторы, смеситель, НЧ-фильтр, анализатор и схема акустической индикации.

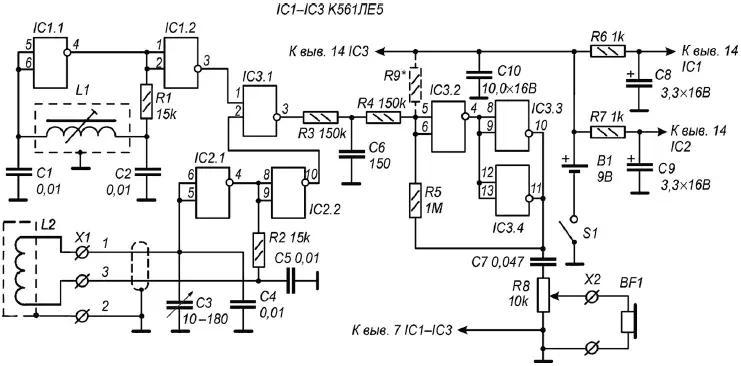

Рис. 3.6. Принципиальная схема металлоискателя с повышенной чувствительностью

Измерительный и опорный генераторы представляют собой два простых LC-генератора, выполненных на элементах микросхем IC1 и IC2. При этом опорный генератор собран на элементе IC1.1, а измерительный или перестраиваемый генератор – на элементе IC2.1.

Частота колебаний опорного генератора определяется параметрами элементов его контура, то есть индуктивностью катушки L1 и емкостями конденсаторов С1, С2. Значения указанных параметров выбраны таким образом, чтобы рабочая частота опорного генератора была около 100 кГц. Колебательный контур измерительного генератора образован поисковой катушкой L2 и конденсаторами С3-С5. Рабочая частота этого генератора близка к частоте опорного генератора и может быть незначительно изменена регулировкой конденсатора переменной емкости С3. Элементы IC1.2 и IC2.2 выполняют функцию каскадов, обеспечивающих развязку между генераторами по переменному напряжению.

С выходов обоих генераторов сигналы ВЧ подаются на смеситель, выполненный на элементе IC3.1, на выходе которого формируются колебания с суммарными и разностными частотами генераторов и их гармоник, поступающие на схему НЧ-фильтра.

В отличие от многих других металлоискателей типа BFO в предлагаемом приборе для выделения сигналов разностной (звуковой) частоты применен фильтр низких частот, который собран на элементах R3 и C6. Далее сигнал НЧ подается на анализатор.

Как известно, чувствительность детекторов металлических предметов, оценивающих частоту сигнала биений, в значительной степени зависит от того, сигнал какой самой низшей частоты может быть зарегистрирован данным устройством. Наилучшей чувствительностью обладают металлоискатели, обеспечивающие анализ биения частотой в несколько герц. Однако прослушать такой сигнал непосредственно на головные телефоны невозможно в связи с ограниченным рабочим диапазоном частот телефонных капсюлей.

Довольно часто разработчики прибегают к самому простому решению данной проблемы, а именно: просто увеличивают частоту сигнала биений с помощью различных умножителей. Один из вариантов схемы удвоения частоты (точнее, преобразования синусоидального сигнала в последовательность импульсов удвоенной частоты) уже был рассмотрен в предыдущей главе при описании транзисторного металлоискателя с повышенной чувствительностью.

В анализаторе рассматриваемого металлодетектора для увеличения частоты сигнала биений применена схема, обеспечивающая преобразование синусоидального (почти треугольного) сигнала в короткие импульсы с удвоенной частотой следования. Для этого используется компаратор напряжения, выполненный на элементах IC3.2-IC3.4. За один период частоты биений компаратор дважды переключается из одного логического состояния в другое, после чего формируемые им прямоугольные импульсы дифференцируются цепью C7R8 и далее через конденсатор С7 подаются на регулятор громкости R8. В результате на головные телефоны BF1, подключенные к разъему Х2, поступают короткие импульсы напряжения удвоенной частоты.
