В качестве источника звуковых сигналов рекомендуется применять любые высокоомные головные телефоны с сопротивлением около 2000 Ом. Подойдет широко известный телефон ТА-4 или ТОН-2.

Источником питания В1 может служить батарейка «Крона» или две батарейки типа 3336Л, соединенные последовательно.

Печатная плата с расположенными на ней элементами и источник питания размещаются в любом подходящем пластмассовом или деревянном корпусе. На крышке корпуса устанавливаются подстроечный резистор R1 и переменный резистор R2, разъем Х1 для подключения головных телефонов BF1, а также выключатель S1.

Поисковая катушка L1 располагается на конце любой удобной ручки.

Налаживание рассматриваемого металлоискателя следует проводить в условиях, когда металлические предметы удалены от поисковой катушки L1 на расстояние не менее одного метра.

Сначала необходимо настроить рабочие частоты опорного и измерительного генераторов, предварительно установив движки резисторов R1 и R2 в среднее положение. Установку частот желательно контролировать с помощью частотомера или осциллографа. Частота опорного генератора грубо устанавливается регулировкой резистора R1, а более точно – переменным резистором R2. При необходимости можно подобрать емкость конденсатора С1. Перед выполнением этой регулировки потребуется отсоединить соответствующий вывод конденсатора С3 от диодов детектора и от конденсатора С4. Далее, отсоединив соответствующий вывод конденсатора С4 от диодов детектора и от конденсатора С3, подбором емкости конденсатора С2 следует выбрать частоту измерительного генератора так, чтобы ее значение отличалось от частоты опорного генератора примерно на 500-1000 Гц.

К сожалению, выбрать более низкую частоту биений для получения высокой чувствительности невозможно по ряду причин. Во-первых, при таких близких частотах двух генераторов возможен «захват» частоты одного генератора другим, что приведет к их взаимной синхронизации. А во-вторых, на сигналы низких частот биений, на которых достигается максимальная чувствительность (например, при частоте биений 1-10 Гц) головные телефоны практически не реагируют.

После восстановления всех соединений вращением движка резистора R1 следует добиться наиболее низкого тона в головных телефонах.

При появлении помех или сбоев в работе прибора, обусловленных взаимным влиянием генераторов, между выводами 7 и 14 микросхемы IC1 рекомендуется впаять конденсатор емкостью 0,01-0,1 мкФ.

При практическом использовании прибора необходимую частоту сигнала биений следует поддерживать переменным резистором R2. Частота биений может изменяться под влиянием различных факторов (например, при изменении температуры окружающей среды, девиации магнитных свойств грунта или разряде батареи).

Если в процессе работы в зоне действия поисковой катушки L1 окажется какой-либо металлический предмет, то частота сигнала в телефонах изменится. При приближении к некоторым металлам частота сигнала биений будет увеличиваться, а при приближении к другим – уменьшаться. По изменению тона сигнала биений, имея определенный опыт, можно легко определить, из какого металла, магнитного или немагнитного, изготовлен обнаруженный предмет.

Помимо рассмотренных в предыдущих разделах данной главы металлодетекторов существуют и другие варианты устройств на микросхемах, работа которых основана на принципе биений. Одна из таких конструкций создана на базе металлоискателя, разработанного И. Нечаевым из г. Курска (С подробным описанием прибора И. Нечаева можно ознакомиться в журнале «Радио» № 1 за 1987 год).

Как уже упоминалось, рассматриваемый металлодетектор представляет собой один из многочисленных вариантов прибора типа BFO (Beat Frequency Oscillator), то есть является устройством, в основу которого положен принцип анализа биений двух частот. При этом в данной конструкции оценка изменения частоты осуществляется на слух.

Основу схемы этого прибора составляют измерительный и опорный генераторы, смеситель и схема акустической индикации (рис. 3.4). Опорный и измерительный генераторы выполнены на элементах микросхемы IC1.

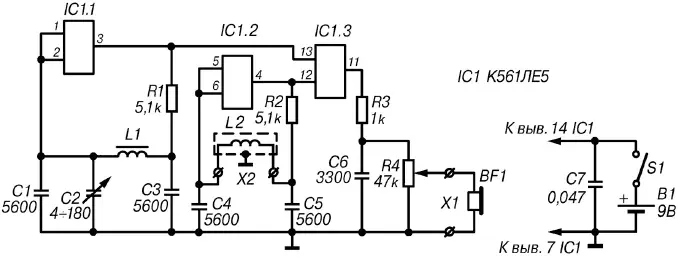

Рис. 3.4. Принципиальная схема металлоискателя на микросхеме К561ЛЕ5
