Основу прибора составляют измерительный и опорный генераторы, детектор колебаний ВЧ и схема индикации.

Как и в упомянутой конструкции, в рассматриваемом приборе использованы два простых генератора, выполненные на элементах микросхемы IC1. При этом первый генератор, который является опорным, собран на элементах IC1.1 и IC1.2, а второй, измерительный или перестраиваемый генератор выполнен на элементах IC1.3 и IC1.4.

Рабочая частота опорного генератора зависит от суммарного сопротивления резисторов R1 и R2, а также от емкости конденсатора С1. Подстроечным резистором R1 обеспечивается грубое, а переменным резистором R2 – плавное изменение частоты генератора. Частота измерительного генератора зависит от емкости конденсатора С2 и индуктивности катушки L1, которая является поисковой.

Выходы обоих генераторов через развязывающие конденсаторы С3 и С4 подключены к детектору ВЧ-колебаний, выполненному на диодах D1 и D2 по схеме удвоения выпрямленного напряжения.

С выхода детектора низкочастотный сигнал подается непосредственно на головные телефоны BF1. Конденсатор С5 обеспечивает шунтирование нагрузки по высшим частотам.

При приближении поисковой катушки L1 колебательного контура перестраиваемого генератора к металлическому предмету ее индуктивность изменяется, что вызывает изменение рабочей частоты генератора. Если вблизи катушки L1 находится предмет из черного металла, ее индуктивность увеличивается, что приводит к уменьшению частоты измерительного генератора. Цветной же металл уменьшает индуктивность катушки L1, при этом рабочая частота генератора возрастает.

ВЧ-сигнал, сформированный в результате смешивания сигналов измерительного и опорного генераторов после прохождения через конденсаторы С3 и С4, подается на детектор. При этом амплитуда сигнала ВЧ изменяется с частотой биений.

Низкочастотная огибающая ВЧ-сигнала выделяется детектором, выполненным на диодах D1 и D2. Конденсатор С5 обеспечивает фильтрацию высокочастотной составляющей сигнала. Далее сигнал биений поступает на головные телефоны BF1.

Питание на микросхему IC1 подается от источника В1 напряжением 9 В.

Все детали простого транзисторного металлоискателя за исключением поисковой катушки L1, резисторов R1 и R2, разъемов Х1 и Х2 и выключателя S1 расположены на печатной плате размерами 80х22 мм, изготовленной из одностороннего фольгированного гетинакса или текстолита.

К деталям, применяемым в данном устройстве, не предъявляются какие-либо особые требования. Естественно, рекомендуется использовать любые малогабаритные конденсаторы и резисторы, которые без проблем можно разместить на печатной плате (рис. 3.3).

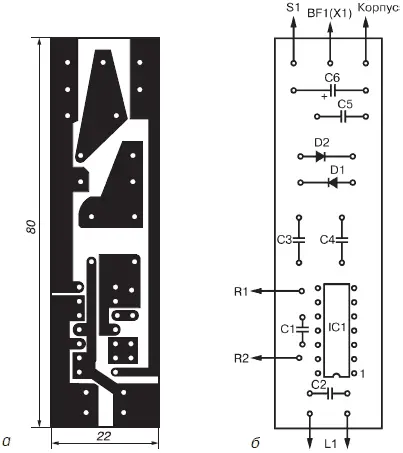

Рис. 3.3. Печатная плата (а) и расположение элементов (б) металлоискателя на микросхеме К176ЛЕ5

В данном приборе помимо микросхемы К176ЛЕ5 можно использовать микросхемы К176ЛА7, К176ПУ1, К176ПУ2, К561ЛА7, К564ЛА7 или К564ЛН2.

Подстроечный резистор R1 может быть типа СП5-2, а переменный резистор R2 – типа СПО-0,5 (вполне подойдут и другие малогабаритные резисторы), конденсатор С6 – типа К50-12 или любой другой на номинальное напряжение не менее 10 В. Остальные конденсаторы могут быть любыми малогабаритными керамическими, например типа КМ-6.

Для изготовления катушки L1 рекомендуется использовать отрезок медной или алюминиевой трубки с внутренним диаметром 8-10 мм и длиной около 630 мм. Внутри трубки следует протянуть жгут из 20 отрезков провода ПЭЛШО диаметром 0,5 мм, предварительно протянутых в полихлорвиниловую трубку. Дюралюминиевую трубку с находящимися в ней проводами надо изогнуть по шаблону в кольцо диаметром около 200 мм. Конец провода, являющийся началом первого витка, следует припаять к одному из выводов конденсатора С2, начало второго витка – к концу первого витка и так далее. Конец последнего витка припаивается ко второму выводу конденсатора С2. В результате получится катушка, содержащая 20 витков. При изготовлении катушки L1 нужно особенно следить за тем, чтобы не произошло замыкание концов экранирующей трубки, поскольку в этом случае образуется короткозамкнутый виток.

Для изготовления экрана можно использовать и обычную алюминиевую фольгу. В этом случае дополнительную жесткость конструкции катушки L1 можно придать, если расположить ее между двумя дисками из фанеры или гетинакса соответствующих размеров.
