Питание металлоискателя осуществляется от источника В1 напряжением 9 В.

Как и в некоторых рассмотренных ранее конструкциях, для изготовления металлоискателя с кварцевым элементом можно использовать любую макетную плату. Поэтому к используемым деталям не предъявляются какие-либо ограничения, связанные с габаритными размерами. Монтаж может быть как навесной, так и печатный.

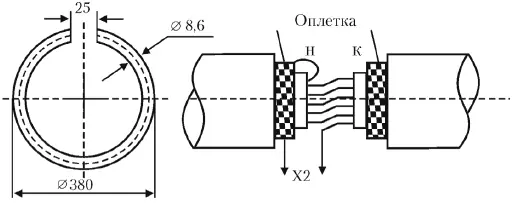

Поисковая катушка L1 (рис. 2.17) аналогична катушке, используемой в металлодетекторе, который был рассмотрен в предыдущем разделе.

Рис. 2.17. Конструкция катушки L1

Вместо транзисторов типа BC108, указанных на схеме, в данной конструкции можно использовать практически любые отечественные кремниевые маломощные транзисторы, например, типа КТ315Б. Вместо диода типа 1N4001 (D2) рекомендуется применять любой германиевый диод серий Д2 или Д9 с любым буквенным индексом.

В качестве элемента Q1 можно использовать любой кварцевый элементе частотой от900 кГц до 1,1 МГц.

Источником питания В1 может служить батарейка «Крона» или две батарейки 3336Л, соединенные последовательно.

Плата с расположенными на ней элементами и источник питания размещаются в любом подходящем пластмассовом или деревянном корпусе. На крышке корпуса устанавливаются переменный резистор R7, выключатели S1 и S2, разъемы Х1 и Х2, а также индикатор PA1.

Поисковую катушку L1 следует установить на конце подходящей ручки длиной 100–120 см. Соединение катушки с платой прибора выполняется многожильным экранированным кабелем.

Главным условием, обеспечивающим качественную настройку данного прибора, является отсутствие крупногабаритных металлических предметов на расстоянии не менее 1,5 м от поисковой катушки L1.

Непосредственное налаживание металлодетектора следует начать с установки нужной частоты колебаний, формируемых ВЧ-генератором. Частота колебаний ВЧ должна быть равна частоте кварцевого элемента Q1. Для выполнения данной регулировки рекомендуется воспользоваться цифровым частотомером. При этом значение частоты сначала грубо устанавливается изменением емкости конденсатора С4, а затем точно – регулировкой конденсатора С3.

При отсутствии частотомера настройку ВЧ-генератора можно провести по показаниям индикатора PA1. Кварц Q1 является элементом связи между измерительной и индикаторной частями прибора, поэтому его сопротивление в момент резонанса велико. Таким образом, о точной настройке колебаний ВЧ-генератора на частоту кварца будет свидетельствовать минимальное показание стрелочного прибора PA1.

Уровень чувствительности данного устройства регулируется резистором R7.

При практическом использовании этого металлодетектора следует переменным резистором R7 установить стрелку индикатора PA1 на нулевое значение шкалы. При этом в определенной степени компенсируются изменения режимов работы, обусловленные разрядом батареи, изменением температуры окружающей среды или девиацией магнитных свойств грунта.

Если в процессе работы в зоне действия поисковой катушки L1 окажется какой-либо металлический предмет, стрелка индикатора PA1 отклонится. В этом случае при замыкании контактов выключателя S2 в головных телефонах появится звуковой сигнал.

В специализированной литературе много лет публикуются описания металлоискателей разных типов, выполненных на микросхемах. При этом предлагаемые конструкции отличаются не только используемой элементной базой, но и степенью сложности. В данной главе рассматриваются лишь некоторые схемотехнические решения, которые легли в основу как простых устройств, которые под силу собрать начинающим радиолюбителям, так и более сложных конструкций.

Начинающим радиолюбителям можно рекомендовать для повторения конструкцию просго металлоискателя, основой для которого послужила схема, неоднократно публиковавшаяся в конце 70-х годов прошлого столетия в различных отечественных и зарубежных специализированных изданиях. Этот металлодетектор, выполненный всего на одной микросхеме типа К155ЛА3, можно собрать за несколько минут.

Предлагаемая конструкция представляет собой один из многочисленных вариантов металлодетекторов типа BFO (Beat Frequency Oscillator), то есть является устройством, в основу которого положен принцип анализа биений двух сигналов, близких по частоте (рис. 3.1). При этом в данной конструкции оценка изменения частоты биений осуществляется на слух.
