Грубая настройка частоты сигнала, формируемого опорным генератором, выполняется подбором емкости конденсатора С12. Более точно значение частоты устанавливается подбором емкости конденсатора С18. Указанные регулировки следует проводить в условиях, когда металлические предметы удалены от поисковой катушки L1 на расстояние не менее 1,5 м. Частота опорного генератора определяется с помощью частотомера или осциллографа. При этом конденсатор С11 должен быть отпаян от эмиттера транзистора Т6.

Затем необходимо установить среднюю частоту опорного генератора. Для этого следует восстановить соединение конденсатора С11 с эмиттером транзистора Т6, блок поиска отсоединить от блока индикации и частотомером измерить частоты опорного генератора при установке ручки настройки катушки L3 в крайние положения. Средняя частота опорного генератора определяется как среднее арифметическое значений измеренных частот. При необходимости величины емкостей конденсаторов С12 и С13 подбираются так, чтобы средняя частота опорного генератора отличалась от частоты измерительного генератора на 1 кГц.

После настройки частот измерительного и опорного генераторов вращением подстроечного сердечника катушки L3 на выходе смесительного каскада надо установить уровень напряжения сигнала немного более 0,5 В. В этом случае с частотой поступающего сигнала триггер будет переключаться, а в головных телефонах будет слышен звуковой сигнал.

Проведение поисковых работ с помощью металлоискателя МИ-2 не имеет каких-либо особенностей. Если в зоне действия данного прибора окажется металлический предмет, то при приближении к нему поисковой катушки L1 в головных телефонах будет прослушиваться тон изменяющейся частоты, спадающий по громкости. Если катушку еще приблизить к металлическому предмету, то напряжение сигнала на выходе смесителя станет меньше порога срабатывания триггера. Триггер перестанет переключаться, а звуковой сигнал в головных телефонах исчезнет.

При необходимости в процессе поиска можно осуществлять подстройку металлодетектора на частоту биений, регулируя положение сердечника катушки L3.

В соответствии с данными, полученными при практическом использовании металлоискателя МИ-2, крупные металлические предметы (например, крышку колодца) можно обнаружить на расстоянии 600–800 мм, мелкие (например, отвертку) – на расстоянии 70-100 мм, а на монеты средней величины прибор начинает реагировать с расстояния 30–50 мм.

Как уже указывалось ранее, металлоискатели, работа которых основана на оценке девиации частоты биений (BFO), обладают сравнительно малой чувствительностью при поиске металлов со слабыми ферромагнитными свойствами (медь, олово, серебро и т. п.). Поскольку разность частот (биения) малозаметна при использовании обычных методов индикации, повысить чувствительность металлодетекторов BFO довольно сложно.

Естественно, такая ситуация стала хорошим стимулом для поиска иных схемотехнических решений. Много лет назад автором был изготовлен прибор, в основу которого легла схема оригинального устройства, опубликованная в журнале «Radio-Electronics» (1967, № 11). Основным элементом, с помощью которого осуществлялся анализ наличия металлических предметов, был кварц. При этом результаты анализа оценивались визуально.

Предлагаемая вниманию читателей конструкция представляет собой один из вариантов металлодетекторов типа FM (Frequency Meter), то есть является устройством, в основу которого положен принцип анализа девиации частоты опорного генератора под влиянием металлических предметов, попавших в зону действия поисковой катушки. Главными отличительными особенностями данного прибора можно считать интересное схемотехническое решение анализатора, выполненного на кварцевом элементе Q1, а также использование в качестве индикатора стрелочного прибора. Основу схемы рассматриваемого металлодетектора (рис. 2.15) составляют измерительный генератор, буферный каскад, анализатор, детектор высокочастотных колебаний и индикаторное устройство.

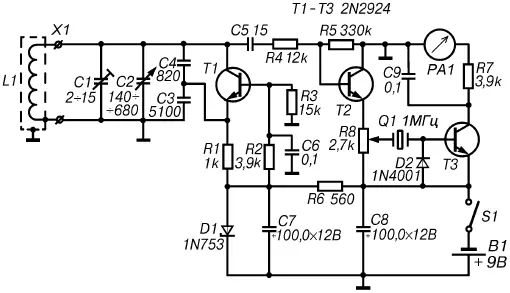

Рис. 2.15. Принципиальная схема металлоискателя с кварцем

Колебательный контур генератора высокой частоты, выполненного на транзисторе Т1, состоит из катушки L1 и конденсаторов С1-С4. Рабочая частота ВЧ-генератора зависит от девиации индуктивности катушки L1, которая одновременно является поисковой катушкой, а также от изменения емкостей подстроечного (С2) и регулировочного (С1) конденсаторов. При отсутствии металлических предметов в зоне действия катушки L1 частота колебаний, возбуждаемых в ВЧ-генераторе, должна быть равна частоте кварцевого элемента Q1, то есть в данном случае – 1 МГц.
