Александр Медведь - Дальний бомбардировщик Ер-2. Самолет несбывшихся надежд

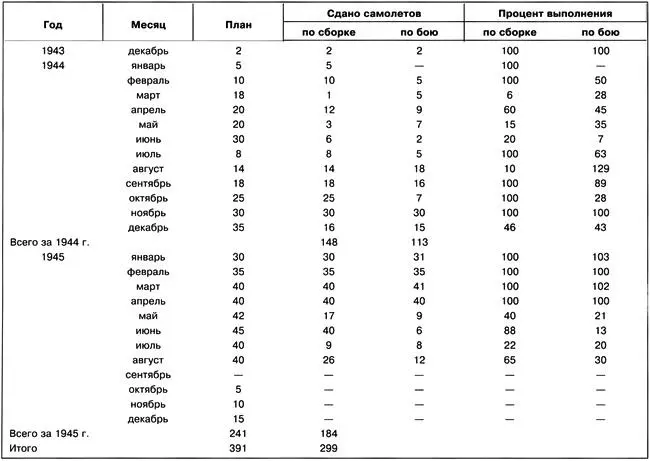

В мае 1945 г. наркомат авиапромышленности решил привлечь к сборке Ер-2 таганрогский завод № 86. Из Иркутска железнодорожным транспортом туда были отправлены пять комплектов узлов и агрегатов. Судя по всему, именно это «выдающееся» событие впоследствии позволило некоторым историкам авиации утверждать, что в Таганроге якобы осуществлялось серийное производство «еров».

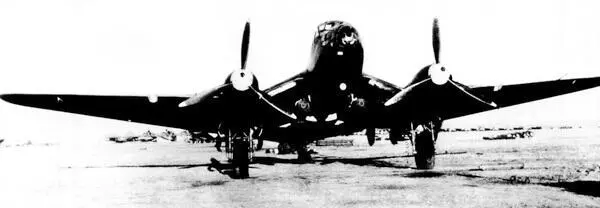

Самолет представлял собой двухмоторный пятиместный цельнометаллический моноплан с крылом типа «обратная чайка» и разнесенным вертикальным оперением. Пятым членом экипажа стал второй пилот, кресло которого размещалось справа от командирского под общим фонарем. Рабочее место штурмана было смещено в носовую часть фюзеляжа.

Фюзеляж самолета моноблочной конструкции, треугольный в поперечном сечении с переходом к овалу в носу и хвостовой части. В продольном сечении фюзеляж имел форму дужки крыла.

Конструкция целиком дюралевая, за исключением двух основных шпангоутов, изготовленных из стальных хромансилевых труб. Размеры бомбового отсека значительно увеличились, позволяя подвешивать две бомбы ФАБ-500 тандемом, одну за другой.

Основные геометрические особенности крыла самолета Ер-2 2АЧ-30Б по сравнению с Ер-2 2М-105 сохранились: профиль П-134, угол поперечного V центроплана -19°, консолей +7°, угол стреловидности по передней кромке +13°. Трапециевидное в плане крыло площадью 79,06 м 2и размахом 23,08 м имело сужение 4,84 при длине корневой хорды 5,305 м. Относительная толщина профиля менялась от 16,3 % у корня до 7 % на конце. Крыло состояло из восьми разъемных частей: по две центропланных, мотогондольных и консольных секции плюс две законцовки. Силовой набор центроплана и мотоотсеков выполнялся из стальных хромансилевых труб, а все остальное, включая обшивку, — из дюраля. Крыло оснащалось щитками типа Шренк с электрогидравлической системой выпуска и уборки. Проводка управления рулями и элеронами — жесткая, триммерами — тросовая.

На основных стойках шасси применялись колеса с типоразмером 1325x485 мм, хвостовое колесо — 700x300 мм. Схема уборки и выпуска шасси электрогидравлическая, для аварийного выпуска имелась ручная помпа.

Моторы АЧ-30Б оснащались винтами АВ-5ЛВ-116 диаметром 4,1 м, расстояние между осями моторов составляло 6,18 м. Регуляторы шага винтов — типа Р-7. На самолете имелись 10 встроенных в крыло топливных баков и один внутрифюзеляжный съемный в бомбоотсеке. Общая емкость баков для топлива составляла 5160 кг, все баки были оснащены системой нейтрального газа. Два маслобака размещались в фюзеляже позади кабины пилотов.

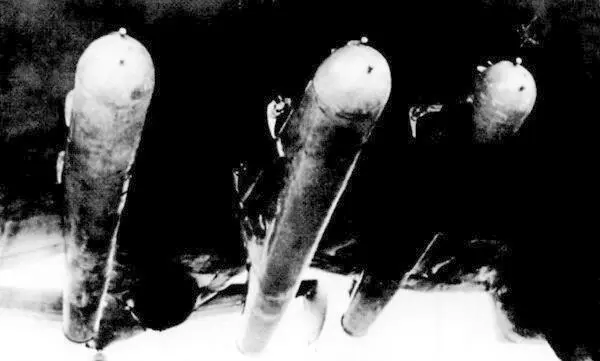

Оборонительное вооружение самолета включало три стрелковые установки: носовую НУ-134 с пулеметом УБТ (195 патронов), люковую ЛУ-МВ-2Б также с УБТ (275 патронов) и верхнюю ТУМ-5 с пушкой ШВАК (200 патронов). Максимальная бомбовая нагрузка составляла 5000 кг, из них 3000 кг на наружной подвеске. Средний наружный держатель Дер-19 позволял транспортировать бомбу ФАБ-2000, внешние — ФАБ-1000. Максимальный калибр бомб внутренней подвески — 500 кг (4 шт.), другие варианты предусматривали транспортировку 20 ФАБ-100 или 8 ФАБ-250 на кассетных держателях КД-2 и КД-3. Самолет оснащался дневным прицелом ОПБ-1Р и ночным НКПБ-7, электрическим сбрасывателем ЭСБР-6 и его механическими дублерами АСП-340 (у пилотов) и АСШ-340 (у штурмана).
