сверхзвуковой стратегический бомбардировщик ОКБ А.Н. Туполева - "160М"
Работы по сверхзвуковому многорежимному стратегическому бомбардировщику начались в ОКБ А.Н. Туполева еще в середине 60-х гг., и к 1969 г. А.Н. Туполеву был представлен проект самолета с индексом "160", имевший также индекс ("ИС"), с изменяемой геометрией крыла. Андрей Николаевич отклонил новый и сложный проект и предложил проработать компоновку на базе пассажирского сверхзвукового самолета Ту-144, получившего название "160М".
В ОКБ прорабатывалось несколько модификаций базового самолета Ту-144 в вариантах военного применения: разведчик, самолет радиоэлектронного противодействия и противолодочный самолет, которые также не получили дальнейшего развития.
Облик проекта "160М" очень похож на Ту-144, но на нем предполагалось установить оживальное крыло с изломом. Имея общую с ним схему "160М" отличался неубирающимся носом с выступающим фонарем, как у ХВ-70, а также разнесенными спаренными мотогондолами двигателей, между которыми в фюзеляжном бомбоотсеке размещалось вооружение бомбардировщика. В мотогондолах размещалось четыре двигателя НК-25 или НК-32 (4 х 25000 кгс). Вооружение соответствовало заявленному в ТТЗ. Самолет предполагалось производить из алюминиевых сплавов, поэтому он имел максимальную скорость 2500 км/ч.

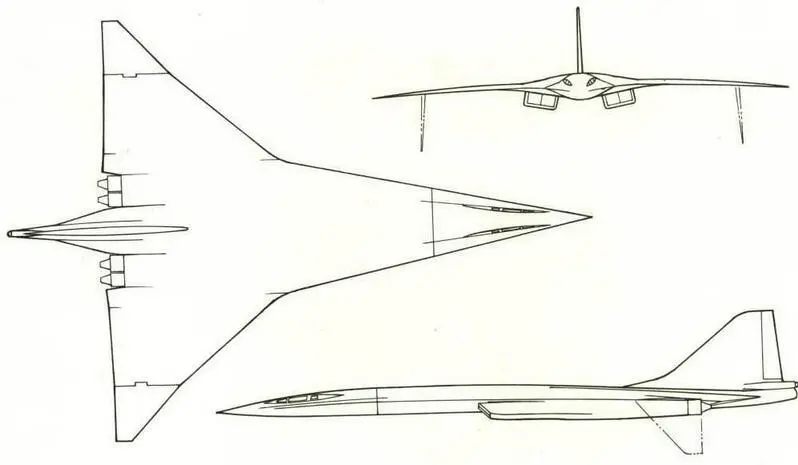

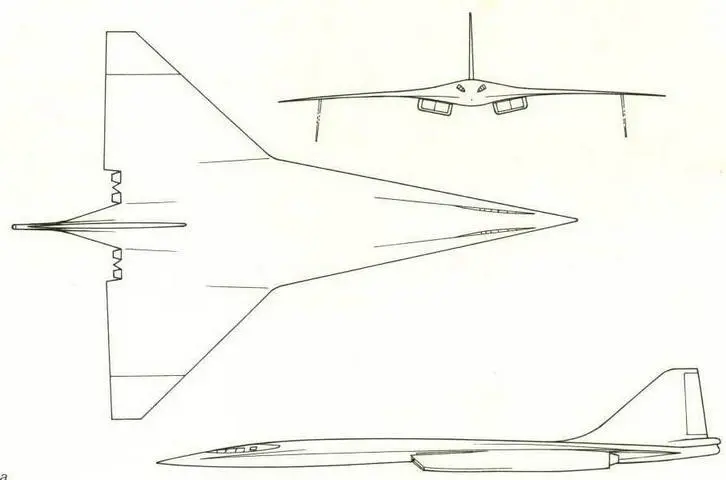

Проекции самолета "160М-: а) без отклоняемых законцовок крыла,
б) с отклоняемыми законцовками крыла (Николай Гордюков)
Таблица 6.
Технические характеристики самолета "160М"*
Максимальная взлетная масса, т 220
Нормальная взлетная масса, т 180
Практическая дальность полета на сверхзвуке, км** 11500
Практическая дальность полета на скорости 850 км/ч, км ** 15000
Максимальная скорость полета, км/ч 2500
Высота полета над целью, км 20
Длина разбега при взлете при макс, взлетном весе, м 2100
Удельная нагрузка на крыло, кгс/м 2385
Площадь крыла, м 2500
Тяговооруженность, взлетная 0,42
Двигатели, количество/тип 4 х ТРДДФ НК-32 или К 102
Тяга двигателей форсажная, кгс 4 x 25000
Число членов экипажа, чел. 4
* - данные даны с учетом характеристик самолета Ту-144.
** - данные по ТТЗ.
Сведения о проектах самолетов, последовавших за Т-4МС
Такое ревностное отношение к одной концепции говорит о том, что ОКБ А.Н. Туполева хотело создать ударную стратегическую систему максимально совместимую с пассажирским вариантом самолета и с минимальными финансовыми затратами.
Последний пункт предопределил судьбу "160М", то есть все "болезни" гражданского Ту- 144 и скорость ниже заявленной в ТТЗ были основными причинами, приведшими к поражению этого проекта.

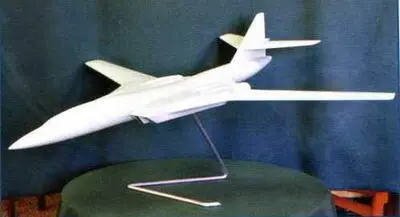

Модель самолета M18. (Из архива Николая Гордюкова)

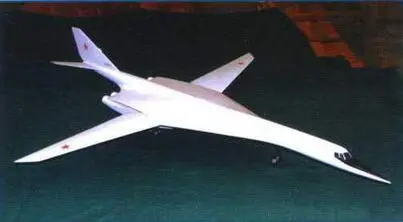

Модель одного из вариантов проекта "70". (ОАО "Туполев")
Стратегический ударный комплекс ТУ-160
Уже на этапе проектирования "160М" выяснилось, что построить многорежимный самолет с большой дальностью на базе Ту-144 не удастся. Поэтому в дальнейшем конструкторское бюро А.Н. Туполева кардинально пересмотрело концепцию самолета и приступило к созданию самолета с изменяемой геометрией крыла. Ранее отвергнутая компоновка "160ИС" была взята за основу нового самолета, и к 1972 г. разработаны две компоновки проекта, которые имели свои плюсы и минусы.
Таблица 7.
Технические характеристики
Параметры Характеристики
Максимальная взлетная масса, т 275
Нормальная взлетная масса, т 230
Практическая дальность полета на сверхзвуке, км 10500
Максимальная скорость полета, км/ч 2000
Высота полета над целью, км 15
Длина разбега при взлете при макс, взлетном весе, м 2200
Площадь крыла, м 2293,15
Тяговооруженность, взлетная 0,43
Двигатели, количество/тип 4 х ТРДДФ НК-32
Тяга двигателей форсажная, кгс 4 x 25000
Число членов экипажа,_чел. 4
В итоге была выбрана компоновка, которая наиболее близко напоминает очертания современого стратегического бомбардировщика Ту-160. В 1974 г. проект изделия "70" был представлен на НТС вместе с проектом М-18 ОКБ В.М. Мясищева и выбран, как победитель. После этого, уже под официальным индексом Ту-160 на туполевской фирме начались полномасштабные работы по самолету. 18 декабря 1981 г. самолет "70-01" совершил свой первый полет.
