Применяемые в то время топливо и масло не могли быть использованы. Их предельно допустимые температуры оказывались существенно ниже указанных в ТЗ. В связи с этим нефтехимической промышленности была поручена разработка нового синтетического масла, надежно работающего в маслосистеме двигателя при разогреве от 20°С до 350°С. Такое масло, с индексом ВТ-301, было создано.

В качестве топлива были приняты: ракетное горючее РГ-1, допускавшее нагрев до максимальной температуры 124°С и Т-6, с максимально допустимой температурой эксплуатации 180°С.

В связи с температурными ограничениями по маслу и топливу, выход за пределы которых чреват аварийными ситуациями, в систему управления в регулирования двигателя был включен агрегат перепуска топлива - АПТ-17, который:

- обеспечивал перепуск топлива из топливомасляного радиатора ФК на вход в топливный фильтр двигателя, исключая застой и перегрев топлива. После включения ФК, перепуск прекращался;

- при предельной температуре топлива на входе в двигатель увеличивалась его прокачка в самолетной топливной системе перепуском из первой ступени двигательного подкачивающего насоса (ДЦН-66А);

- при предельной температуре масла на выходе из двигателя включался перепуск топлива из форсажной секции топливомасляного радиатора в самолетный бак.

Агрегат и система перепуска топлива обеспечивали поддержание допустимого уровня температуры топлива и масла.

Двигатель РД36-41 был выполнен по одноконтурной прямоточной схеме. Он состоял из следующих основных узлов и агрегатов:

- компрессор с автоматически регулируемыми лопатками направляющих аппаратов с 1-ой по 5-ю и с 7-ой по 10-ю ступени;

- камеры сгорания трубчато-кольцевого типа;

- осевой двухступенчатой турбины с охлаждаемыми воздухом лопатками 1-ой ступени и сопловыми лопатками 1-ой и 2-ой ступеней;

- форсажной камеры с всережимным соплом, с регулированием критического и выходного сечений, обеспечивающим высокое значение коэффициента тяги на всех основных режимах работы;

- коробки приводов агрегатов;

- системы автоматического регулирования управления;

- воздушно-порохового стартера для запуска двигателя.

Двигатель был оборудован системами питания топливом и кислородом, управления и регулирования, запуска, смазки, суфлирования, зажигания, дренажа, охлаждения, антиобледенения, со всеми необходимыми приборами контроля.

Таблица 1.

Параметры Характеристики

Тяга двигателя, стендовая (Н=0; М=0) на режимах, кгс:

- максимальном 10850

- форсажном 16000

Удельный расход топлива, стендовый (Н=0; М=0) на режимах, кг/кгч:

- максимальном 0.88

- форсажном 1,9

Температура газа перед турбиной, град. С 1300

При длительном сверхзвуковом полете на скорости при числе М=3 на высотах 21 - 24 км элементы конструкции планера нагревается до высокой температуры. Для обеспечения работоспособности планера при длительном воздействии высоких температур в его конструкции широко использовались новые термостойкие высокопрочные металлические сплавы и новые теплостойкие неметаллические материалы. В наиболее сложных температурных условиях работает конструкция мотоотсека. При длительной работе двигателя на форсажном режиме температура на защитном экране вокруг форсажной камеры достигает 525°С, а на нижней поверхности центроплана над двигательным отсеком 310°С. Внутренние поверхности воздухозаборника и воздушного канала ввиду отсутствия излучения нагреваются так же, как и стенки гондол двигателей. Максимальная температура носовой части фюзеляжа достигает 280°С, верхняя поверхность фюзеляжа нагревается до температуры 220°С, а нижняя - 230°С. Максимальная температура нижней поверхности гондолы составляет 300 - 320°С. Поверхность крыла нагревается до 220 - 230°С, при этом носки крыла нагреваются до 280°С. Температура, до которой нагревается поверхность переднего горизонтального оперения, выше, чем у крыла, и составляет 300°С.

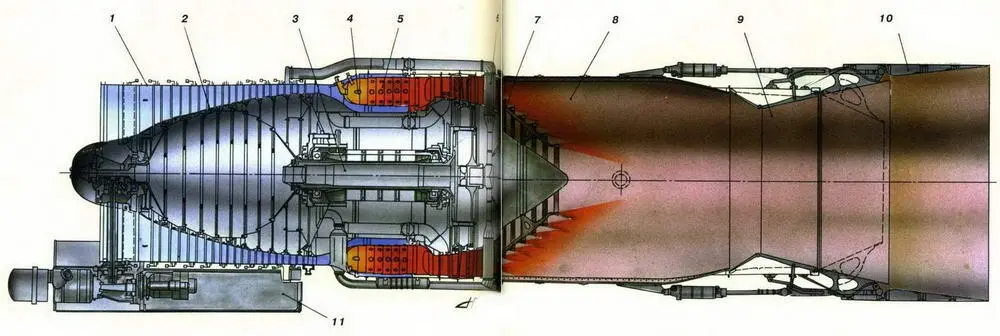

Схема двигателя РД36-41 (Николай Гордюков)

1 - Корпус двигателя 2 - Компрессор 3 - Вал ротора 4 - Форсунки основной камеры 5 - Основная камера сгорания 6 - Турбина 7 - Форсажный топливный коллектор 8 - Форсажная камера 9 - Регулируемое сверхзвуковое сопло 10 - Створка сопла 11 - Коробка приводных агрегатов
