Силовая установка—турбореактивный двигатель с форсажной камерой АЛ-21Ф-3 компоновки «С» (изделие 89) конструкции КБ А.М.Люльки. Тип компрессора— осевой, одновальный. Тяга на максимале —7800 кг, форсаже — 11200 кг. Габариты двигателя; мина с форкамерой —5160 мм (без ФК —3330мм), максимальный диаметр — 1030 мм. Сухой вес 1720 кг. Расход топлива на максимале — 0,86 кг/кгс.ч

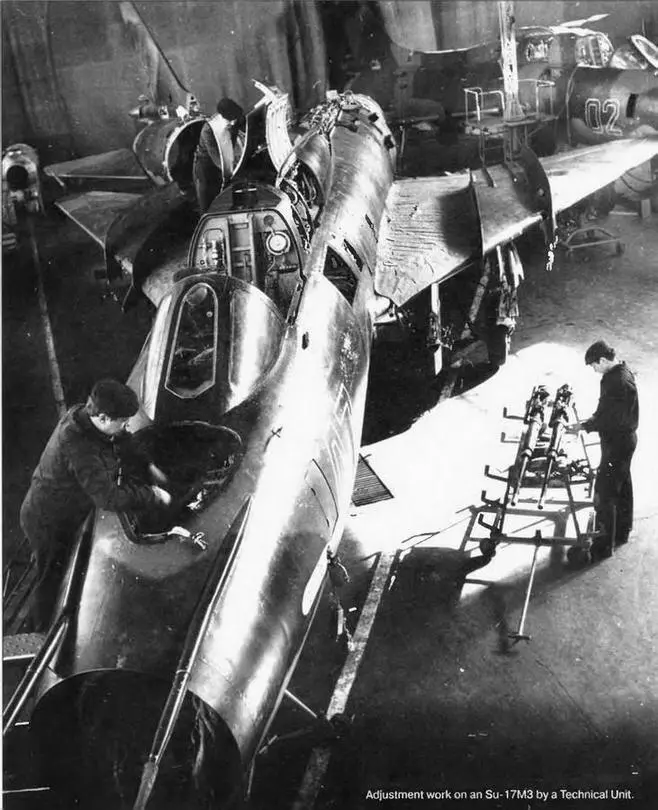

Регламентные работы на Су-17МЗ в ТЭЧ части.

Система управления. Управление самолетом осуществляется с помощью ручки и педального механизма, установленных в кабине. Для управления рулевыми поверхностями применяются необратимые бустеры ( гидроусилители) Два для элеронов — БУ-220ДП2 и БУ-220ДЛ2 (правый и левый ), два для стабилизатора - БУ-250П и Л, и одни для руля направлениям — БУ-250ДРП. Для создания на ручке и педалях нагрузок, имитирующих усилия от аэродинамических моментов на органах управления, в системе установлены пружинные механизмы загрузки. Самолет оснащен системой автоматического управления САУ-22М1 с исполнительными механизмами РАУ-107А, 107М и РА-30А.

Топливная система самолета включает в себя четыре фюзеляжных топливных бака и два крыльевых бака-кессона. Емкость баков при полной заправке —4880л. Кроме того, могут подвешиваться ПТБ емкостью 600, 800 или 1150 л каждый. В качестве топлива применяется керосин марки ТС-1, РТ или Т-1.

Гидравлическая система состои т из трех самостоятельных систем силовой и двух бустериых (первой и второй). Каждая система имеет отдельные источники питания. Силовая гидросистема обеспечивает: изменение стреловидности, поворот крыла, уборку и выпуск шасси, закрылков и предкрылков, открытие-закрытие створок подпитки, питание рулевого агрегата системы САУ-22М1 и управление поворотом передней ноги шасси. Бустерные гидросистемы питают бустера управления стабилизатором, элеронами и рулем направления. Обе системы работают параллельно, в случае отказа одной из них, вторая обеспечивает управление самолетом, развивая половинное усилие на исполнительных штоках гидроусилителей. Гидромоторы ГМ-40, управляющие поворотными частями консолей крыла, питаются от силовой и первой бустерной гидросистем. В системе используется масло АМГ-10 с рабочим давлением 215 кгс/см 2в бустерных и 210 кгс/см в силовой системах.

Пневматическая система самолета обеспечивает основное и аварийное торможение колес главных ног шасси, аварийный выпуск шасси и закрылков, перезарядку пушек, герметизацию фонаря, его эксплуатационное открытие и закрытие, а также поддавливание гидробака силовой системы. В качестве рабочего тела применяется сжатый воздух давлением 150кгс/см².

Система кондиционирования служит для поддержания требуемого давления и температуры воздуха в кабине нилота, обдува стекол фонаря и охлаждения блоков РЭО.

Противопожарная система предназначена для тушения пожара, возникающего в двигательном отсеке самолета. Делится на две части: средства предупреждения о возникновении пожара и средства тушения. В качестве огнегасящего состава применяется огнегасящий состав фреон 114В2.

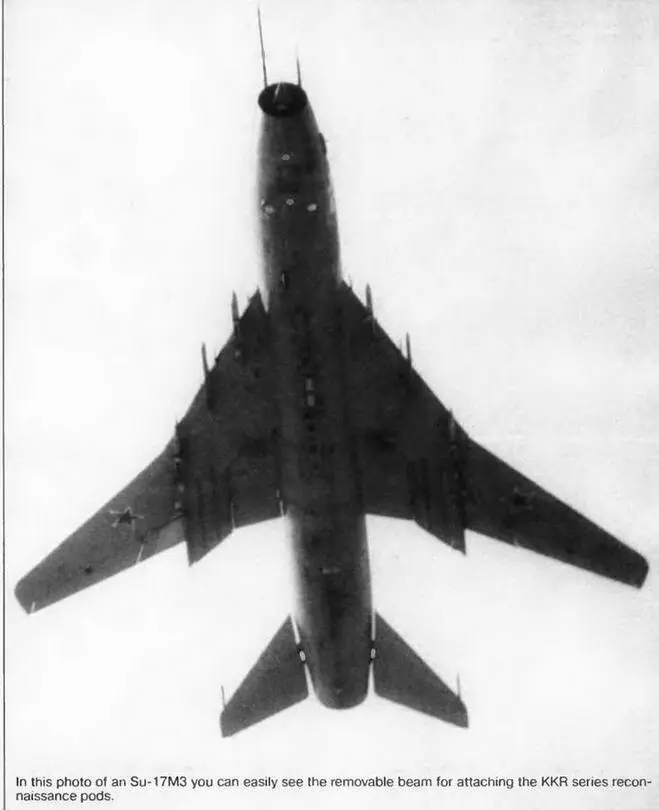

На фото Су-17МЗ хорошо видна переходная балка подвески разведконтейнера ККР.

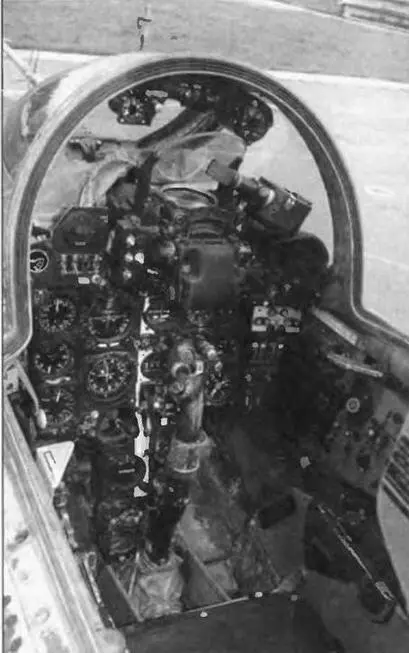

Кабина Су-17М. Справа от прицела-фотопулемет СШ-45.

Приборная доска Су-22М4.

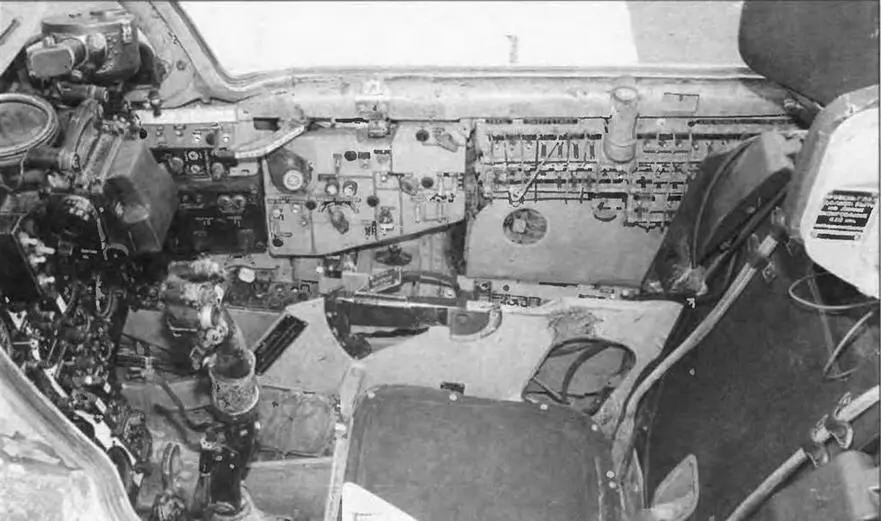

Правая приборная панель Су-17М.

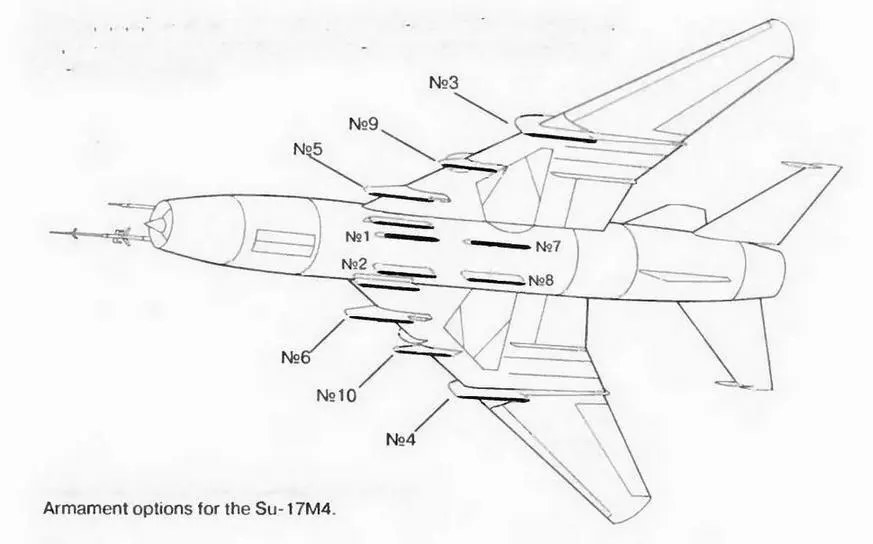

№1.2.3 4 5 6 7,8 -балочные держатели БДЗ 57МТ(М ГА) 3-го класса №9 10- дополнительные пилоны ПД62 32 под пусковые устройства АПУ 62 ракет Р-60(М)

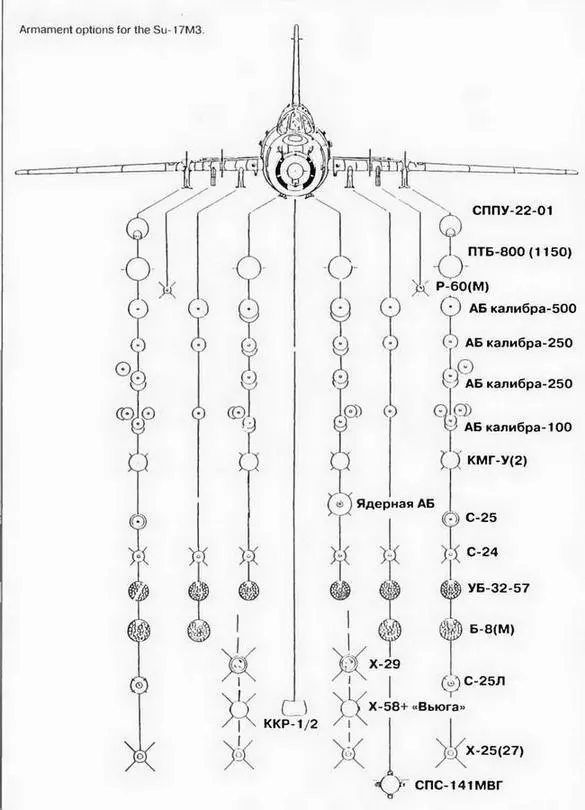

варианты вооружения Су-1 /М3.

Электрическая система служит для обеспечения электроэнергией приборов и комплексов оборудования самолета. Источниками тока служат два генератора постоянного тока ГС-12Т, генератор переменного тока СГО-8ТФ и аккумуляторы 20-НКБН-25.
