Корпус корабля гладкопалубпый, со значительными коэффициентами полноты площади ватерлинии и мидель-шпангоута, с широкой транцевой кормой, продольно-поперечным набором, состоящим из стрингеров бульбового профиля и рамных шпангоутов, с носовым буль-бом (для улучшения пропульсивных качеств) и небольшим фальшбортом в носовой оконечности. Корпус выполнен из стали и разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 14 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Система стабилизации состоит из бортовых рулей и скуловых килей. В конструкции надстроек широко использованы алюминиевые сплавы. Фрегат оборудован для действий в условиях применения средств массового поражения. Постоянно может поддерживаться избыточное давление в цитадели, охватывающей помещения от третьего и до кормового отсека. ГЭУ расположена в двух отсеках (газотурбинном и дизельном), разделенных отсеком редукторов. Два ДГ мощностью по 420 кВт установлены в дизельном отсеке и два ДГ такой же мощности - в специальном отсеке, находящемся перед носовым (с ГТД) МО. Благодаря использованию низкооборотных малошумных ВРШ удалось исключить из схемы ГЭУ реверс-редуктор. Управление ГЭУ полностью автоматизировано. Мореходные качества позволяют кораблю использовать оружие при волнении моря не более четырех баллов. В период с 1991 по 1994 гг. фрегаты типа Lupo прошли модернизацию, в ходе которой на них установили РЛС SPS-702, систему SATCOM, вдвое увеличили число ПКР. По оценкам иностранных специалистов, фрегаты типа Lupo при своей относительно

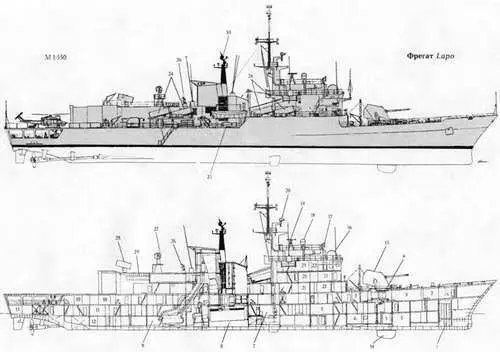

Продольный разрез фрегата Lupo

1. Цепной ящик

2. Помещение шпилевых машин

3. Кубрики личного состава

4. Подбашенное отделение 127-мм АУ

5. Погреб 127-мм патронов

6. Помещение акустиков

7. Отсек ДГ

8. Носовое машинное отделение (ГТД)

9. Кормовое машинное отделение (ДД и ДГ) 10 Столовая личного состава и камбуз

11. Отсек рефрижераторных машии

12. Провизионные кладовые

13. Румпельное отделение

14. Обтекатель антенны ГАС DE 1160 В

15. 127-мм АУ

16. Обтекатель АП РЛС ЫЗЫ-702

17. АП РЛС SPG-70

18. АП системы SATCOM

19. АП навигационной РЛС ЫЗТ-748 20 АП РЛС SPQ-2F

21. Каюты офицеров

22. Ходовой мостик

23. БИУС

24. ТПК ПКРК "Теьео" Мк2

25. 324-мм ТА

26. АП РЛС SPG-74

27. АП системы Мк 95 мод.1

28. ПУ ЗРК NATO "Sea Sparrow"

29. Погреб ЗУР

30. АП РЛС SPS -774

небольшой стоимости являются одними из самых хорошо вооруженных кораблей данного класса в мире. Однако невысокие мореходные качества ограничивают район их боевого использования Средиземным морем, что не соответствует стандартам NATO и привело к разработке более крупного фрегата типа Maestrale. Вместе с тем шесть однотипных кораблей было построено (с 1976 по 1982 гг.) для ВМС Венесуэлы и четыре (с 1974 по 1987 гг.)-для ВМС Перу.

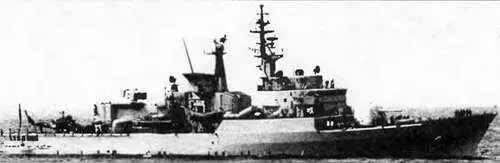

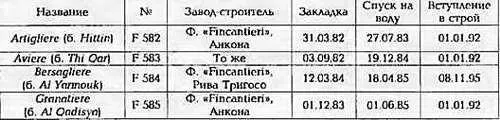

ФРЕГАТ ARTIGLIERE

Водоизмещение, т:

стандартное 2 208

полное 2 525

Главные размерения, м:

длина наибольшая 113,2

ширина наибольшая..11,3

осадка при полном водоизмещении…3,7

Главная энергетическая установка:

тип.дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД-

- суммарная мощность, л.с.2 х LM 2500 - 50 000

количество х тип ДЛ -

- суммарная мощность, л.с 2 х GMT BL 230.20 М - 10 000

количество гребных винтов. 2 ВРШ

Скорость хода, уз:

наибольшая. 35

под ДД.21

Дальность плавания ходом 16 уз, мили 4 350

Экипаж, чел. (в том числе офицеров) 185 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Teseo» Mk 2 (TG 2)

количество ПУ х направляющих 8x1

боекомплект 8 ПКР «Otomat» Mk 2

Зенитный ракетный комплекс:

тип комплекса.«Albatros»

количество ПУ х направляющих (тип ПУ) 1 х 8 (мод. 5)
