РЛС обнаружения НЦ. SPS-55

РЛС навигационная SPS-67 или тип 1650/9

система целеуказания WDS Мк 4/5

СУ ПКР, ЗРК и 76-мм АУ Мк 92 мод. 2 с РЛС RAN 30 L/X

(RAN12L + RAN30X) -для ПКР и АУ и с РЛС STIR-для ЗРК

активные средства РЭП «Nettunel» 2', Мк 3000 «Neptune» 3*

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Мк 37 (4 х 6 - 130-мм)

ГАС с подкильной антенной AN/SOS-56

ГАС с ГПБА AN/ SQR-19 (V) 2

система противоторпедной защиты. SLQ-25 «Nixie»

" Для мод. 2В с ОЭСУ «Enosa».

Контракт на постройку в Испании по лицензии США трех фрегатов типа Oliver Н. Perry был заключен 29 июня 1977 г. Четвертый корабль был заказан 19 июля 1986 г., а пятый и шестой -28 декабря 1989 г. На их приобретение правительство США выделило 400 миллионов долларов. Несмотря на эту помощь, реализация программы шла крайне медленно. Так, например, первые два корабля серии строились больше четырех лет, хотя все главные и вспомогательные механизмы, а также ряд модулей поставлялись из США. Отсутствие средств заставило отказаться от приобретения еще четырех однотипных фрегатов. В отличие от прототипа данные корабли изначально были приспособлены для базирования вертолетов системы LAMPS III, а ЗАК «Vulcan Pha-lanx» заменили на ЗАК «Мегока». Кроме того, они имеют расширенный (на 0,6 м) и укороченный в надводной части (на 0,4 м) корпус, а также активные бортовые управляемые рули успокоителя качки. Последние фрегаты серии благодаря отработанной технологии строились в среднем чугь больше двух лет. Navarra и Canarias имеют на вооружении ЗАК «Мегока» мод. 2R с ОЭСУ «Enosa». Все корабли могут быть оснащены системами SCOT 3 и SATCOM. ЭЭС состоит из четырех ДГ типа Kato-Allison 114-DooI мощностью по 1000 кВт каждый. Navarra и Canarias имеют специальные гидродинамические наделки в кормовой части, которые за счет снижения сопротивления обеспечивают экономию топлива порядка 6%. Запас топлива 587 т. Корабли оснащены системами снижения подводного шума PRAIRIE/ MASKER.

ОСНОВНЫЕ ТАКТИКО ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 1233

полное 1666

Главные размерения, м:

длина наибольшая 88,8

ширина наибольшая. 10,4

осадка наиболее выступающей частью,. 3,8

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

- суммарная мощность, л. с 4 х 16V 956 ТВ91 - 15 000

количество гребных винтов 2 ВРШ

Скорость хода наибольшая, уз. 25

Дальность плавания, мили:

ходом 18 уз.4 000

ходом 12 уз. 7 500

Экипаж, чел. (в том числе офицеров). 118 (10) +30 кадетов

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Нагрооп»

количество ПУ х направляющих (тип ПУ) 2x4 (Мк 141)

боекомплект. 8 ПКР RGM-84C

СУ.SWG-1A

Зенитный ракетный комплекс:

тип комплекса «Albatros»

количество ПУ х направляющих (тип ПУ). 1 х 8 (мод. 9)

боекомплект… 24 ЗУР «Aspi.de» или RIM-7M

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 -76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ).2 х 1 -40/70 «Bofors»

или 1 х 1-40/70 «Bofors»

Прот иволодочное:

количество ТА х труб (тип ТА)., 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

количество РБУ х стволов (тип РБУ) 1 х 2 -375-мм («Bofors»)

боекомплект 24 РГБ «Erica» или 20 «Nelli»

Радиоэлектронное:

БИУС «Tritan IV» с системами Link 11, SATCOM I

РЛС обнаружения ВЦ и НЦ DA 05/2

РЛС обнаружения НЦ ZW 06

РЛС навигационная.SPS-67

СУ WM 22/41 (АУ) или WM 25 (ЗРК и АУ)

система РТРМк 1000 или Мк 1600

активные средства РЭБ.«Canopus» или Мк 1900

пассивные средства РЭБ

(количество ПУ х направляющих) SRBOC Mk 36 (4 х 6 - 130-мм)

ГАС с подкильной антенной DE 1160В

система противоторпедной защиты.. SLO-25 «Nixie»

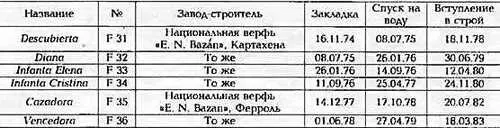

Контракт на разработку проекта многоцелевого фрегата (по испанской классификации корвета) с национальной верфью «Bazan» был заключен в начале 1972 г. В июне 1973 г. правительство приняло решение о постройке первых четырех кораблей (с F 31 по F 34), а 21 мая 1976 г.- второй серии, также из четырех единиц (с F 35 по F 38). Кроме того, 7 июня 1977 г. Марокко заказало еще один однотипный фрегат, который завершили постройкой в марте 1983 г. Еще во время достройки, в сентябре 1982 г., Serviola (F 38) и Centinela (F 37) были проданы ВМС Египта. Корабль создан на базе португальского фрегата Joao Coutinho, разработанного германской фирмой «Blohm amp; Voss» Корпус гладкопалубный, с небольшим развалом носовых шпангоутов и крейсерской кормой. Он разделен водонепроницаемыми переборками на 11 отсеков и имеет двойное дно, которое используется в качестве топливных танков. Набор -смешанный с усиленными продольными связями (изготовлены из высокопрочной стали). Корпус имеет две палубы (одна сплошная, вторая прерывается в районе энергетических отсеков) и одну носовую платформу. Корабль должен оставаться на плаву при затоплении двух смежных водонепроницаемых отсеков. Надстройки разделены на два блока и выполнены из алюминиево-магниевых сплавов. В носовом блоке расположен БИП. Для снижения уровня акустических полей на корабле применены малошумные ВРШ, все главные и вспомогательные дизели установлены на звукоизолирующих опорах, а вспомогательный газотурбогенератор размещен на верхней палубе. Установлены системы PRAIRIE/MASKER
