Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

С точки зрения конструкции корпуса и состава большей части систем вооружения, Baleares практически полностью повторяет Кпох. В отличие от базового проекта вместо ангара для хранения вертолета и ВПП он имеет ПУ ПКРК «Нагрооп», ПУ ЗРК «Standard SM-1М», погреба для хранения ЗУР и соответствующую систему управления огнем. Корабль имеет 19 поперечных водонепроницаемых переборок, из которых 12 главные. Корпус и надстройка спроектированы по продольной системе набора. До главной палубы корпусные конструкции выполнены из стали HY-80, выше - из алюминиевого сплава. Обшивка бульбового обтекателя также выполнена из стали HY-80 и облицована изнутри вибродемпфирующим покрытием. Набор -в виде сетчатой конструкции. Чистота обработки поверхности обтекателя доведена до 125 мкм.

Производительность котлов 54 200 кг/ч перегретого пара. При одном действующем котле обеспечивается скорость хода 22 уз. Установлен малошумный 5-лопастной ВРШ диаметром 4,57 м правого вращения с шагом 4,6 м на относительном радиусе 0,7. Для снижения подводного шума ВРШ оборудован системой PRAIRIE, а корпус -MASKER. Эти системы обслуживаются двумя турбокомпрессорами с давлением 1,75 кг/см^.

Корабельная ЭЭС состоит из трех ТГ и одного ДГ мощностью по 750 кВт, напряжением 450 В, частотой 60 Гц. Две автономные дистил-ляционные установки имеют производительность по 45,5 тыс.л/сут. Противопожарная водяная система снабжена четырьмя насосами. Предусмотрены две автономные системы пожаротушения, обслуживающие КО и НВМО. Четыре независимые утлекислотные системы пожаротушения обслуживают особо опасные в пожарном отношении помещения - погреба ракет, кладовую красок и т.п. Запас топлива 750 т.

В период с 1985 по 1986 гг. все фрегаты данного типа в Ферроле (на верфи фирмы «Bazan») прошли модернизацию, связанную с установкой платформ для ЗАК «Мегока», монтажом систем Link II и БИУС «Тгйап I». В 1991 г. была завершена очередная модернизация. В ходе ее была обеспечена возможность использования кораблей в составе группировки «АИа», установлены ЗАК, заменены ГАС SQS-23 на более совершенные SQS-56 и смонтированы две пусковые установки системы SRBOC.

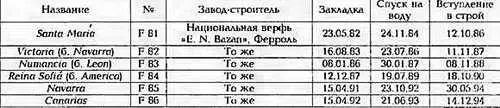

ФРЕГАТ NAVARRA

Водоизмещение, т:

стандартное 3 610

полное 3 969

Главные размерения, м:

ддина наибольшая (по КВЛ). 137,7 (125,9)

ширина наибольшая,. 14,3

осадка при полном водоизмещении 4,52

осадка наиболее выступающей частью.6,6

Главная энергетическая установка:

гип. газотурбинная

количество х тип ГТД -

- суммарная мощность, л. с 2 х Fiat GE LM 2500 - 41 000

количество гребных винтов.. 1 ВРШ

количество ВДРК - суммарная мощность, л.с.. 2 - 650

Скорость хода, уз:

наибольшая. 29

под ВДРК 4

Дальность плавания ходом 20 уз, мили 4 500

Экипаж, чел. (в том числе офицеров) 223 (13)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Нагрооп»

Зенитный ракетный комплекс:

тип комплекса.«Standard SM-1MR»

количество ПУ х направляющих (тип ПУ) 1 х 1 (Мк 13 мод. 4)

боекомплект..8 ПКР RGM-84C и 32 ЗУР RIM-66B

Артиллерийские кочплексы:

количество АУ х стволов (тип АУ) 1 х 1 -76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 1 х 12 -20-мм («Мегока» мод. 2А или мод. 2В) РЛС УО. VPS 2 '*

Противолодочное:

количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32 мод. о)

боекомплект. 24 горпеды Мк 46 мод. 5

Авиационное:

количество х тип вертолетов.2 х «Seahawk» S-70L системы LAMPS III

оборудование ВПП светотехническое с системой

принудительной посадки RAST

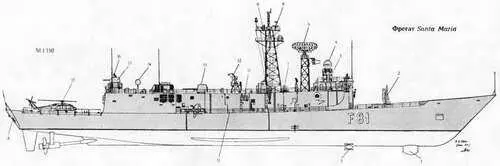

1. Обтекатель ГАС AN/SQS-56

2. ПУ Mk 13 иод. 4

3. ВДРК

4. АП системы Мк 92 мод. 2

5. АП комплекса "Nettunel"

6. АП РЛС SPS-49 (V) 5

7. ПУ НУРС системы SRBOC Mk 37 8 АП РЛС SPS-55

9. АП РЛС RAN 30 L/X

10. Пост приема-передачи грузов на ходу в море

11. 324-мм ТА

12. АП РЛС STIR

13. 76-мм АУ

14. АП системы SATCOM

15. 20-мм АУ "Мегока''

16. АП РЛС VPS 2

17. Вертолет "Seahawk"

18. Порт ГБПА ГАС AN/ SQR-19 (V) 2

тип ангара. палубный

Радиоэлектронное:

БИУС IPN 10 с сисгемой Link 11,

SSO-28 системы LAMPS III

РЛС обнаружения ВЦ SPS-49 (V) 5
