Сама КСР-11 по конструкции была подобна КСР-2. Боевая часть - фугасная или осколочно-фугасная. Максимальная дальность пуска составляла 85 км с высоты 4 км и 120 км с высоты 10 км. На КСР-11 в передней части фюзеляжа под удлиненным обтекателем устанавливалась пассивная ГСН типа 2ПРГ-10, из-за чего общая длина ракеты увеличилась до 8,6 м. Пуск КСР-11 происходил в момент взятия цели на сопровождение головкой самонаведения. Крейсерский полет ракеты проходил на высоте носителя, а на последнем участке она переходила в пикирование с углом 30*. На случай обнаружения противником пуска и выключения атакуемой РЛС в системе управления КСР-11 предусматривался режим памяти, позволявший в течение некоторого времени сохранять направление полета на цель. После пуска носитель мог совершать любой маневр вплоть до отворота на 180".

В носители КСР-11 на казанском авиазаводе переоборудовали два Ту-16, получившие название Ту-16К-11. Первый из них взлетел в январе 1960 г., а уже 12 февраля прибыл для заводских испытаний на летно-испытательную и доводочную базу ОКБ-156 в Жуковский. В течение двух лет система К-11 проходила комплексные совместные испытания, после чего Постановлением Совмина СССР №314-157 от 13 апреля 1962 г. была принята на вооружение. Она имела следующие характеристики: радиус действия - 2000 км, диапазон высот пуска - 4000-11000 м, дальность обнаружения РЛС - 270-350 км, дальность пуска - 160 км. Вероятность поражения цели составляла 0,8-0,9. Как и Ту-16КСР-2, ракетоносец Ту-16К-11 мог применяться в качестве бомбардировщика.

Ту-16КСР-2-11. Несмотря на то. что систему К-11 приняли на вооружение, в эксплуатацию решили внедрить комбинированную систему, состоящую одновременно из двух комплексов К-11 и К-16. Впоследствии это значительно упростило эксплуатацию обоих комплексов и позволило обойтись без увеличения парка самолетов-носителей. В 1962 г. комплекс К-11-16 приняли на вооружение. Самолет-носитель, получивший обозначение Ту-16КСР-2-11, мог нести ракеты КСР-2 или КСР-11 в любой комбинации, а также использоваться в качестве бомбардировщика. Радиус его действия достигал 2050 км. В этот вариант были переоборудованы 156 бомбардировщиков Ту-16А и Ту-16А(ЗА), дорабатывались также ракетоносцы Ту-16КСР-2А. В некоторых случаях Ту-16КСР-2-11 обозначались как изделие «НК-11-16» или изделие «НК-2».

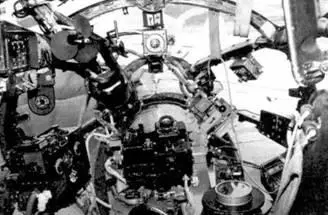

В кабине штурмана-навигатора Ту-16К-26 (вверху) и Ту-16А

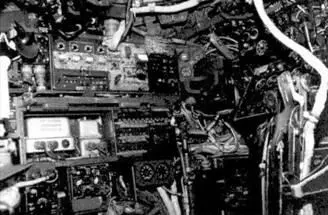

На рабочем месте штурмана-оператора Ту-16К-26

Ту-16КСР-2 в НАТО получили кодовое обозначение Badger-G

Ту-16КСР-2 выполняют учебное бомбометание

Ту-16К-11 выполняет полете одной ракетой КСР-11

Ту-16К-11 -16. Под комплекс К-11-16 переоборудовались и самолеты, первоначально являвшиеся носителями ракет КС-1, а также спасатели Ту-16С, при этом они получали название Ту-16К-11-16. Иногда их обозначали Ту-16К-11-16КС, при этом последние буквы показывали, что самолет переделан из носителя ракет КС-1. Внешне эти машины отличались от Ту-16КСР-2-11 тем, что имели заклепанные вырезы для входного люка подвесной гермокабины и локатора «Кобальт-П» на створках грузового отсека. Первоначально Ту-16К-11-16 бомбового вооружения не несли, однако после доработки поднимали бомбовую нагрузку до 13 т, в т.ч. 8 торпед, из них 4 - на пилонах под крылом. В ходе доработки низ самолета окрашивали белой краской, иногда не полностью. Ту-16К-11-16 составили большинство из в общей сложности 441 носителя комплексов К-16 и К-11-16, поступившего в войска. При этом 211 машин летали в ДА и 230 - в Авиации ВМФ.

Ту-16К-26. Создание авиационноракетного комплекса дальнего действия К-26 развернулось в соответствии с Постановлением Совмина СССР №838-357сс от 11 августа 1962 г. Он предназначался для поражения морских и наземных целей, а также работающих РЛС. В состав комплекса вошли: носитель Ту-16К-26 или Ту-16КСР-2-5, или Ту-16КСР-2-5-11, крылатые ракеты КСР-5 с обычной или ядерной боевой частью, или КСР-2, или КСР-11, система управления «Взлет».
