Для применения новых ракет КСР-5М комплекс К-26П был модернизирован и получил обозначение К-26ПМ, а самолет стал называться Ту-16К-26ПМ или изделие «НК-26ПМ». На нем установили аппаратуру АМП-М, служившую для сопряжения РЛС самолета с аппаратурой ракет. Вариант ракетоносца, оборудованный для индивидуальной защиты станцией радиоэлектронного противодействия ЛО07, обозначался Ту-16К-26-07.

Ту-16К-10. Еще в 1950-х гг., развивая идеи, заложенные при создании системы «Комета», ОКБ Микояна совместно с ОКБ Туполева приступили к разработке новой системы дальнего действия К-10, предназначенной для уничтожения надводных целей водоизмещением более 10000 т. Основой комплекса стала ракета К-10С со среднерасположенным стреловидным крылом и стреловидным оперением. Для комплекса К-10 проектировалась система наведения и управления К-10У, базировавшаяся на самолетной радиолокационной станции ЕН с дальностью обнаружения цели порядка 400 км. На ракете устанавливались станции: ЕС-2Д, служившая для наведения при помощи сигналов, поступающих от РЛС самолета-носителя, а также для выдачи команд по изменению траектории К-10С в вертикальной плоскости в соответствии с заданной программой; ЕС-1, предназначавшаяся для управления полетом после перехода в режим самонаведения. Характерной особенностью полета К-10С к цели являлось маневрирование в горизонтальной и вертикальной плоскостях. После отцепки от носителя на дальности более 120 км до цели ракета «просаживалась», затем входила в луч самолетной РЛС и летела горизонтально. На дистанции 100-110 км она переходила к снижению сначала под углом 14-16\ а затем - 3-8". За 60-70 км до цели ракета снова выходила в горизонтальный полет, но уже на высоте 800-1000 м. На расстоянии 10-16 км до цели она захватывалась головкой самонаведения, ракета снижалась и выходила на объект атаки на высоте в несколько метров, нанося удар в борт или по подводной части корабля.

Задание ВМФ предусматривало создание ракетоносца, максимально приспособленного для действий по морским целям. Отдел вооружения ОКБ-156 под руководством А.В.Надашкевича проделал большую работу по установке на бомбардировщик станции ЕН и размещению в грузоотсеке большой ракеты. В носовой части фюзеляжа, на месте фонаря и кабины штурмана расположили антенну обнаружения и сопровождения цели из комплекта станции ЕН, а антенну наведения ракеты разместили под кабиной пилотов. Штурмана вместе с навигационным оборудованием переместили на место штурмана-оператора (позади летчиков). В состав экипажа ввели оператора станции ЕН, рабочее место которого расположили в грузоотсеке в гермокабине по типу самолетов Ту-16Р и Ту-16КС. Было спроектировано и новое подвесное устройство для К-10С - балочный держатель БД-238 с механизмом уборки и выпуска. Оно позволяло транспортировать ракету в полуутопленном положении, а перед пуском выдвигать ее вниз на 550 мм. После схода ракеты грузоотсек закрывался створками, убиравшимися при подвешенной К- ЮС внутрь. Вначале с исходного самолета демонтировали лишь носовую артустановку, Однако в случае размещения в заднем унифицированном отсеке станций СПС-151, СПС-152 и СПС-153 оставались только две пушечные установки. В начале 1970-х гг. на некоторых Ту-16К-10 в хвостовом отсеке устанавливались станции радиопротиводействия СПС-100 или СПС-100М в комбинации с СПС-5. На ряде машин ставилась аппаратура инфракрасных помех АСО-2А-Е7Р.

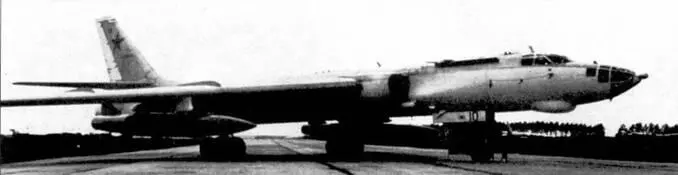

Ракетоносец Ту-16К-26. Самолеты этого семейства в НАТО обозначались Badger-G mod

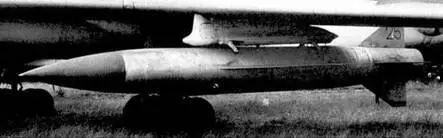

Крылатая ракета КСР-5

Система К-10 разрабатывалась на основании Постановлений Совмина СССР №178-110 от 3 февраля 1955 г. и №1946-1045 от 16 ноября того же года. Согласно этим документам заводу №22 поручалось к 1 марта 1957 г. переоборудовать один из серийных Ту-16 в Ту-16К-10, однако первый опытный носитель (на базе самолета №7203805) был готов только в ноябре, а второй (№7203806) - в декабре. Примерно в то же время была готова и первая К-10С. 4 января следующего года опытный носитель выполнил первый вылет. 28 мая 1958 г. с борта опытного Ту-16К-10 состоялся первый пуск в упрощенном режиме без наведения на цель. Затем в течение июня-сентября состоялись пять пусков на дальность до 96 км, в которых было достигнуто четыре попадания. Стрельба велась по наземным малогабаритным уголковым отражателям, попадание фиксировалось по пробитию натянутой перед ними сетки. Экипаж испытателей возглавлял Герой Советского Союза подп-к В.В.Зенцов. Заводские испытания продолжались до 29 сентября, их программа включала также и автономную отработку станции ЕН на опытных Ту-16К-10, а станций ЕС-1 и ЕС-2 - на двух специально доработанных МиГ-19СМК.
