Н. Залесский - Краб - первый в мире подводный минный заградитель

"…Способ постановки мин нельзя признать окончательно разработанным. Желательно дальнейшее его упрощение и усовершенствование" .

И.Г. Бубнов в отзыве на проект Налетова еще 11 января писал:

"Регулировать плавучесть лодки при столь значительных изменениях веса довольно затруднительно, в особенности при колеблющемся уровне в трубе" 37 .

По-видимому, Михаил Петрович понимал, что предложенные им последовательно два "аппарата для выбрасывания мин" еще не пригодны для установки на подводном заградителе. Действительно, оба варианта аппарата, как уже отмечалось, обладали в целом одними и теми же недостатками, а мины для них продолжали оставаться теми же минами с отрицательной плавучестью. Естественно, что это не обеспечивало в достаточной мере сохранения равновесия лодки при постановке мин.

Работая над усовершенствованием аппарата для постановки мин. Налетов уже в апреле предложил "мину заграждения с пустотелым якорем, отрицательная плавучесть которого равняется положительной плавучести мины", т.е. он пришел к идее, что мина с якорем должна быть с нулевой плавучестью. Это было решающим шагом на пути создания аппарата для постановки мин, пригодного для установки на подводном заградителе.

Интересна классификация "аппаратов для выбрасывания мин из подводной лодки", приведенная Налетовым в одной из своих записок. Все "аппараты" Михаил Петрович подразделял на внутренние, расположенные внутри прочного корпуса лодки, и наружные, расположенные в надстройке. В свою очередь, и эти аппараты подразделялись на кормовые и некормовые.

В наружном боковом (некормовом) аппарате мины располагались в специальных гнездах в бортах надстройки, из которых они должны были выбрасываться по одной с помощью рычагов, соединенных с валиком, идущим вдоль надстройки. Валик приводился в движение поворотом ручки из рубки. В принципе такая система была позже осуществлена на двух французских подводных лодках, построенных во время первой мировой войны и переделанных затем в подводные заградители. Мины находились в бортовых балластных цистернах в средней части этих лодок 38 .

Наружный кормовой аппарат состоял из одного или двух желобов, шедших вдоль лодки в надстройке. Мины двигались по проложенному в желобе рельсу при помощи четырех роликов, прикрепленных по бокам минных якорей. По дну желоба шла бесконечная цепь или трос, к которым различными способами крепились мины. Цепь двигалась при вращении шкива изнутри лодки. К этой системе постановки мин Налетов пришел, как будет показано, в своих последующих вариантах подводного минного заградителя.

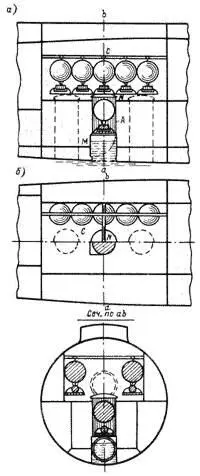

Вертикальное устройство для постановки мин с подводного заградителя

а - продольный вертикальный разрез; б - продольный горизонтальный разрез

Внутренний донный (некормовой) аппарат состоял из цилиндра, установленного вертикально и соединенного с одной стороны с минной камерой, а с другой - через отверстие в днище корпуса лодки с забортной водой. Такой принцип аппарата для постановки мин Налетов использовал, как известно, для подводного заградителя, строившегося им в Порт-Артуре в 1904 г. Внутренний кормовой аппарат должен был состоять из трубы, соединявшей минную камеру с забортной водой в нижней части кормы лодки. Говоря об устройстве этого типа аппарата, Михаил Петрович писал:

"Труба устроена так же, как и желоб в наружном кормовом аппарате. Труба заряжается 15 минами при боевом положении лодки; по выбрасывании мин нужно вновь зарядить аппарат 15 минами, что можно сделать при боевом положении лодки" 39 .

Из этого описания видно, что в цитируемой записке Налетов предлагал новый (по сравнению с предыдущими двумя) вариант аппарата, который заряжался в "боевом", т.е. в позиционном, положении лодки.

Рассматривая варианты возможного устройства для постановки мин, Михаил Петрович дал отрицательную характеристику донным аппаратам: он указал на опасность для самой лодки при постановке мин из таких аппаратов. Он писал:

"Снабжать лодки некормовыми аппаратами - это приготовлять ужасные катастрофы, которые могут окончательно подорвать доверие к подводным лодкам…" 40

Этот вывод Налетов относительно донных аппаратов был справедлив для своего времени. Значительно позже, в период после первой мировой войны, итальянцы применили подобный принцип для своих подводных заградителей. Мины находились в минно-балластных цистернах, расположенных в средней части прочного корпуса лодки. В этом случае мины были с отрицательной плавучестью порядка 250-300 кг 41 .
