Н. Залесский - Краб - первый в мире подводный минный заградитель

В дальнейшем (в том же 1907 г.) Налетов разработал новый вариант заградителя подводным водоизмещением 470 т. Надводная скорость заградителя в этом варианте была увеличена с 10 до 15 уз, а подводная скорость - с б до 7 уз. Время погружения заградителя уменьшилось; если в предыдущем варианте переход из надводного положения в позиционное должен был занимать 10 мин, то по новому варианту - 5 мин, а время перехода из надводного положения в подводное составляло 5,5 мин (в прежнем варианте 10,5 мин).

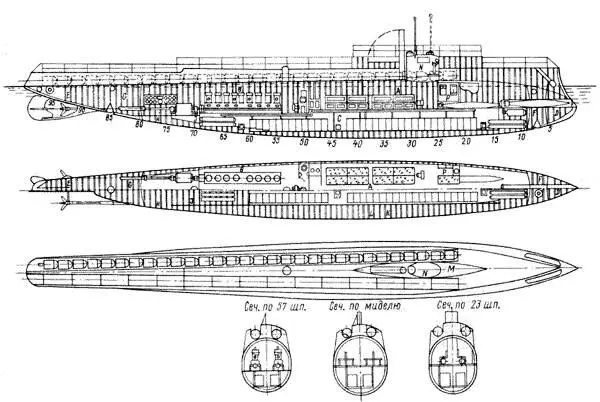

Третий вариант подводного минного заградителя.

A - жилое помещение; B - машинное отделение; C - аккумуляторное отделение; D, E - носовая и кормовая диффирентные цистерны; F, G - носовая и кормовая минозаместительные цистерны; H - цистерна пресной воды; I - помещение для провизии; K - балластные цистерны; L - топливные цистерны; M - волнорез; N - рубка; P - офицерские каюты

Интересно отметить, насколько серьезно относился Михаил Петрович к своей работе по проектированию подводных лодок. Считая свои познания в области подводного плавания недостаточными, он 26 мая 1907 г. подает на имя товарища морского министра прошение:

"Я, желая и дальше разрабатывать вопросы подводного плавания, считаю для этого весьма полезным изучить практически возможно подробнее все конструкции лодок как строящихся, так и готовых, имею честь покорнейше просить… разрешить мне посетить заводы Крейтона и Ко и Балтийский для осмотра строящихся на них лодок, а также осмотреть в порту Имп. Александра III (Либава - Н.3.) находящиеся там подводные лодки и принять участие в их плавании" 47.

Двадцать пятого июня николаевский завод представил главному инспектору минного дела проект контракта на постройку одного подводного минного заградителя (согласно резолюции товарища морского министра от 1 мая), а также главнейшие данные на спецификации и два листа чертежей. Однако Морское министерство признало, что стоимость постройки заградителя желательно снизить. В результате дальнейшей переписки 22 августа завод сообщил, что он согласен снизить цену постройки одного подводного заградителя до 1350 тыс. руб., но при условии, если водоизмещение заградителя увеличится до 500 т. По приказанию товарища морского министра МТК сообщил заводу о согласии министерства с предложенной в письме завода от 22 августа ценой постройки заградителя "…ввиду новизны дела и передачи безвозмездно разработанных заводом мин" 48 . Одновременно МТК просил завод возможно скорее представить подробные чертежи и проект контракта, причем указал, что подводная скорость заградителя не должна быть менее 7,5 уз в течение 4 ч. Второго октября 1907 г. спецификация с чертежами и проект контракта на постройку "подводного минного заградителя системы М. Налетова водоизмещением около 500 тонн" были заводом представлены.

43 ЦГАВМФ, ф. 421, оп. 6, д. 94, л. 8, 9.

44 Там же. Речь идет о строившейся в то время на Балтийском заводе подводной лодке "Акула" в 360 т по проекту И.Г. Бубнова.

45 ЦГАВМФ, ф. 421, оп. 6, д. 94, л. 8, 9.

46 ЦГАВМФ, ф. 421, оп. 6, д. 94, л. 12.

47 ЦГАВМФ, ф. 421, оп. 1, д. 27, л. 95.

48 ЦГАВМФ, ф. 421, оп. 1, д. 27, л. 98.

Четвертый, последний, вариант подводного минного заградителя М.П. Налетова, принятый к постройке, представлял собой лодку водоизмещением около 500 т. Его длина 51,2, ширина по миделю 4,6 м, глубина погружения 45,7 м. Время перехода из надводного положения в подводное 4 мин. Скорость в надводном положении 15 уз при суммарной мощности четырех моторов 1200 лс, в подводном положении - 7,5 уз при суммарной мощности двух электромоторов 300 лс. Число электрических аккумуляторов - 120. Дальность плавания надводным (15-узловым) ходом 1500 миль, подводным (7,5-узловым) - 22,5 мили. В надстройке установлены две минные трубы. Число мин - 60 шт. системы Налетова, с нулевой плавучестью. Число торпедных аппаратов - два с четырьмя торпедами.

Корпус заградителя состоял из сигарообразной части (прочного корпуса) с водонепроницаемой надстройкой по всей длине. К прочному корпусу крепилась рубка, окруженная мостиком. Оконечности были выполнены легкими.

Главная балластная цистерна помещалась в середине прочного корпуса. Она была ограничена обшивкой прочного корпуса и двумя поперечными плоскими переборками. Переборки соединялись между собой горизонтально расположенными трубами и анкерами.
