Н. Залесский - Краб - первый в мире подводный минный заградитель

Внутренность надстройки Михаил Петрович предлагал заполнить пробкой или каким-либо другим легким материалом, причем в надстройке он предлагал сделать шпигаты, через которые в промежуток между слоями пробки и корпусом лодки свободно проходила бы вода, передававшая давление на прочный корпус лодки внутри надстройки. Налетов отмечал:

"При таком устройстве надстройки все шпангоуты главной части корпуса могут быть круглой формы, давление воды будет распределено на них равномерно, вес надстройки незначителен, а морские качества хорошие" 31 .

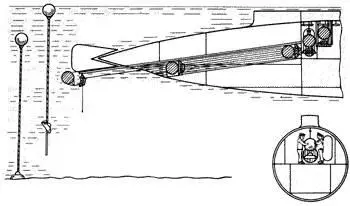

Первый вариант устройства для постановки мин с подводного заградителя

Идея Налетова заполнить внутренность надстройки пробкой была не нова. В проекте водобронного миноносца (1892 г) С.К. Джевецкий, а позднее Е.В. Колбасьев в своем проекте подводной лодки предлагали заполнить внутренний объем надстройки пробкой, но эти предложения не были осуществлены. На русских лодках немецкой постройки типа "К" часть оконечностей и междубортное пространство были заполнены пробкой, но это себя не оправдало: пробка набухала и придавала лодке не положительную, а отрицательную плавучесть.

Цистерны главного балласта подводной лодки водоизмещением 300 т проекта Налетова располагались под аккумуляторными отделениями и в бортовых трубах (цистерны высокого давления). Их общий объем составлял 11,76 м 3 . В оконечностях лодки находились дифферентные цистерны. Между помещением для хранения мин в средней части и бортами лодки были расположены минозаместительные цистерны объемом 11,45 м 3 .

Устройство для постановки мин, или, как оно называлось в проекте, "аппарат для выбрасывания мин", состояло из трех основных частей: минной трубы (в первом варианте одной), минной камеры и воздушного шлюза.

Минная труба шла от переборки 34-го шпангоута наклонно к корме и выходила из корпуса лодки наружу под нижней частью вертикального руля. В верхней части трубы находился рельс, по которому мины с помощью роликов катились в корму благодаря наклону трубы. Рельс шел по всей длине трубы и оканчивался наравне с рулем, а с боков рельса на время постановки мин выставлялись специальные направляющие, чтобы придать минам нужное направление. Носовой конец минной трубы входил в минную камеру, где два человека принимали через воздушный шлюз мины и вкладывали их в минную трубу.

Для предотвращения попадания воды внутрь лодки через минную трубу и минную камеру в них впускали сжатый воздух, уравновешивавший давление забортной воды. Давление сжатого воздуха в минной трубе регулировалось с помощью специального электрического замыкателя.

Хранилища мин Налетов расположил в средней части лодки между диаметральной плоскостью и бортовыми минозаместительными цистернами, а в носовой части - по бортам лодки. Так как в них поддерживалось нормальное давление воздуха, то между ними и минной камерой находился воздушный шлюз с герметичными дверями и в минную камеру и в хранилище мин. Минная труба имела крышку, которая после постановки мин герметически закрывалась. Кроме того, для постановки мин в надводном положении Налетов предполагал сделать на палубе лодки специальное приспособление, устройство которого осталось неизвестным.

Как видно из этого краткого описания, первоначальное устройство для постановки мин не полностью обеспечивало лодке равновесие при постановке мин в подводном положении. Так, отжатие воды из минной трубы производилось за борт, а не в специальную цистерну; мина, движущаяся еще по верхнему рельсу до погружения в воду в конце минной трубы, нарушала равновесие лодки и т. д. Естественно, такое устройство для постановки мин для подводного заградителя не годилось.

Торпедное вооружение подводного заградителя Налетов, как уже говорилось, предусматривал в двух вариантах: с одним торпедным аппаратом и 28 минами и без торпедного аппарата, но с 35 минами. Сам он отдавал предпочтение второму варианту, считая, что главная и единственная задача подводного заградителя - постановка мин, и все должно быть подчинено этой задаче. Наличие же на заградителе торпедного вооружения может лишь помешать ему выполнить главную задачу: благополучно доставить мины к месту их постановки и успешно осуществить саму постановку.

Девятого января 1907 г. в МТК состоялось первое заседание по рассмотрению проекта подводного минного заградителя, предложенного М.П. Налетовым. Заседание происходило под председательством контрадмирала А.А. Вирениуса с участием выдающихся кораблестроителей А.Н. Крылова и И.Г. Бубнова, а также виднейшего минера и подводника М.Н. Беклемишева. Председатель в общих чертах ознакомил присутствовавших с предложением М.П. Налетова. Налетов же изложил основные данные своего проекта подводного минного заградителя водоизмещением (подводным) 300 т.
