ОСНОВНЫЕ РАСЧЕТНЫЕ ДАННЫЕ САМОЛЕТА ТУ-156МЗ

Взлетная масса, кг 97 500-99 300

Посадочная масса, кг 83 900-85 700

Масса снаряженного самолета, кг 63 200

Масса СПГ, кг 20 000

Масса керосина, кг 10 000

Количество пассажиров, чел. 160- 171

Крейсерская скорость, км/час 850

Практическая дальность полета, км 3100-3200

Потребная длина В П П, м 2500

Конструкторы ОКБ имени А.Н. Туполева создают новые типы экологически чистых самолетов с силовыми установками, работающими на сжиженном природном газе (СПГ). Это турбовинтовой грузо-пассажирский самолет Ту-136 и реактивный пассажирский самолет Ту-206, созданный на базе Ту-204-100.

ОСНОВНЫЕ ДАННЫЕ ТУ-136

Максимальная взлетная масса, кг 20 000

Максимальная коммерческая нагрузка, кг 5000

Крейсерская скорость, км/час 500

Высота полета, м 7200

Дальность полета, км 2000

Количество пассажиров, чел. 53

Длина самолета, м 22,75

Высота самолета, м 8,15

Размах первого крыла, м 8,638

Размах второго крыла, м 21,776

Площадь первого крыла, м2 19,97

Площадь второго крыла, м2 41,85

Полная плошаць крыла, м2 61,82

Потребная длина ВПП, м 1800

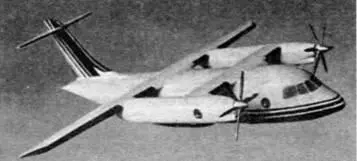

Ту-136 предназначен для перевозки 53 пассажиров (шаг кресел 810 мм) или 5 тонн коммерческой нагрузки на расстояние до 2000 км. Ту-136 оснащен двумя ТВД тип ТВ-117СФ мощностью по 3260 л.с. с шестью лопастными винтами диаметром 3,7 м. Двигатели самолета могуг работать как на криогенных видах топлива, так и на обычном авиационном керосине, возможно использование американских двигателей «Прагг-Уитни» мощностью 3600 л.с.

ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ТУ-206

Максимальная взлетная масса, кг 110 750 Полезная нагрузка, кг:

- максимальная 25 200

- нормальная 19 200 Масса топлива, кг:

- СПГ 22 500

- керосин 5500 Количество пассажиров, чел. 210 Крейсерская скорость, км/час 800-850 Дальность полета, км 3600-5300 Высота полета, м 10 600- 11 600 Длина самолета, м 46,0 Размах крыла, м 42,0 Высота самолета, м 13,9 Потребная длина ВПП, м 2500

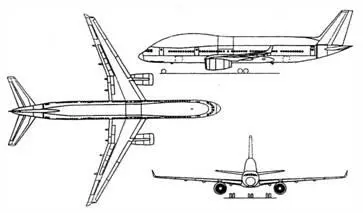

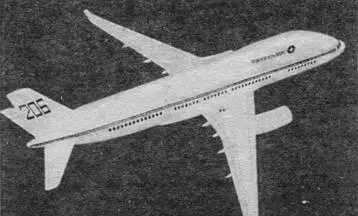

Если Ту-136 предназначен для региональных маршрутов, то широкофюзеляжный Ту-206 - для перевозки 210 пассажиров на расстояние до 4000 км. Предполагается, что на нем будут стоять два перспективных ТРДД ПС-92, способных работать как на СПГ, так и на керосине. Двигатели ПС-92 (взлетная тяга - 16 400 кг) для самолета Ту-206 разрабатывается на базе серийного ПС-90А. Баки с СПГ располагаются сверху фюзеляжа самолета Ту-206.

В ОКБ им. А.Н. Туполева ведутся разработки по сверхзвуковому пассажирскому самолету (СПС) второго поколения, которому присвоено наименование Ту-244.

Работы по СПС-2 велись и ведутся в ОКБ А.Н. Туполева в течение 30 лет. За эти годы было подготовлено несколько различных проекгов Ту-244 (Ту-244-400, Ту-244А-200, Ту-244Б-200 и другие), отличавшихся аэродинамической компоновкой, конкретными конструктивными решениями по планеру, силовой установке и летно-техническими данными.

Главным конструктором по теме СПС-2 является А.Л. Пухов, техническое руководство по работам над Ту-244 осуществляет М.И. Казаков.

Самолет Ту-244 воплощает собой схему «бесхвостки», отсутствием горизонтального оперения, самолет будет иметь четыре турбореактивных двигателя, размещенных по одному в раздельных мотогондолах.

Компоновка Ту-244 подчинена обеспечению высокого аэродинамического качества как на сверхзвуковом крейсерском, так и на взлетно-посадочных режимах для снижения уровня шума, а также созданию повышенного комфорта для пассажиров.

Крыло Ту-244 трапециевидной формы в плане с наплывом имеет сложную деформацию срединной поверхности и переменный профиль по размаху.

В крыле расположены топливные кессон-баки, ниши для уборки основных стоек шасси.

Фюзеляж состоит из гермокабины, носового и хвостового отсеков. Выбор оптимального диаметра фюзеляжа зависит от пассажировместимости. Для числа пассажиров 250- 320 оптимальным является фюзеляж шириной 3,9 м и высотой 4,1 м.

На самолете не предусматривается неотклоняемый нос, как на Ту-144. Нет и обычного «фонаря» пилотской кабины. Остекление кабины экипажа дает необходимый обзор в полете, а на взлете, посадке и движении по земле требуемая видимость ВПП обеспечивается системой оптико-электронного обзора, действующей при любых метеоусловиях.
