Применение крыла изменяемой стреловидности обеспечило самолету хорошие характеристики в широком диапазоне высот и скоростей полета, В качестве базовых были определены углы стреловидности крыла в 16°, 35°, 45° и 69°, как оптимальные, соответственно, для взлета и посадки, крейсерского полета, режимов маневрирования и полетов на больших скоростях.
Первый полет Т6-2И состоялся 17 января 1970 г., его поднял в воздух В,С,Ильюшин, Испытания этого самолета продолжались 6 лет, но решение о запуске нового бомбардировщика в серию под индексом Су-24 было принято на первом году испытаний, когда стали очевидными его преимущества перед Т6-1. В конце 1970 г, взлетел третий опытный прототип Т6-ЗИ, а летом 1971 г. - Т6-4И.
В декабре 1971 г. с аэродрома Новосибирского авиационного завода поднялся в воздух первый серийный Су-24 (седьмой прототип). В следующем году завод развернул крупномасштабное производство нового бомбардировщика, В течение нескольких лет первые серийные машины проходили войсковые испытания. С 1973 г. началась эксплуатация Су-24 в строевых частях, а в 1975 г, самолет был принят на вооружение советских ВВС.

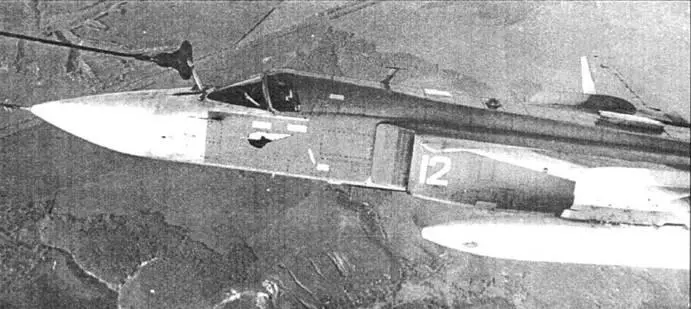

Дозаправка в воздухе Су-24М
Передняя стойка шасси

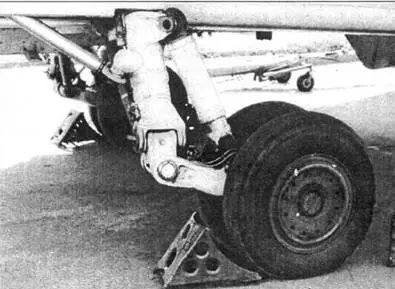

Основная стойка шасси
В процессе производства в конструкцию Су-24 вносились изменения. Даже первые серийные машины отличались от Т6-2И, в частности, крылом, увеличенным по размаху и площади. В дальнейшем по результатам испытаний изменили форму хвостовой части фюзеляжа. Контейнер тормозного парашюта перенесли в основание киля. Увеличили законцовку киля с целью размещения антенн дополнительного радиоэлектронного оборудования Уменьшили секционирование закрылков, что упростило конструкцию и снизило вес консолей крыла. Были проведены и другие доработки.
Первоначально серийные Су-24, аналогично опытным машинам, имели шесть точек подвески вооружения. Вес боевой нагрузки был ограничен 7000 кг. В процессе производства на одном из самолетов установили седьмую, а впоследствии и восьмую точки подвески вооружения, Оба дополнительных держателя крепились под фюзеляжем друг за другом по оси симметрии самолета. После успешных испытаний этой машины серийные Су-24 стали выпускаться с восемью точками подвески вооружения. Вес боевой нагрузки возрос до 8000 кг.
По мере серийного производства новые бомбардировщики поступали прежде всего в полки г дислоцирующиеся вдоль западной границы СССР на территории Прибалтики и Украины. Авиабаза в Черняховске (Калининградская область) одной из первых приняла серийные Су-24, С этого аэродрома бомбардировщики можно было быстро перебазировать а ГДР, Польшу, Чехословакию и реально угрожать военным объектам НАТО в любой точке Европы. Позднее Су-24 поступили в группу советских войск в Германии, в Северную (Польша) и Южную (Венгрия) группы советских войск.
Дальнейшие модификации Су-24
Параллельно с совершенствованием серийных машин ОКБ вело проектирование новой модификации бомбардировщика Тб-М. В качестве прототипа выбрали восьмой опытный экземпляр самолета, который после доработок стал именоваться Т6-8М, Доработки связаны были прежде всего с установкой усовершенствованной прицельно-навигационной системы ПНС-24М. Для размещения нового оборудования носовую часть фюзеляжа удлинили на 750 мм за счет вставки между кабиной экипажа и носовым радиопрозрачным обтекателем.
На гаргроте фюзеляжа в полусферическом обтекателе установили всеракурсный теплопеленгатор БКО (взамен теплопеленгатора, размещавшегося ранее перед лобовым стеклом фонаря кабины). Передние антенны станции предупреждения расположили в небольших прямоугольных наплывах, плавно переходящих в центроплан, а не в отдельных радиопрозрачных треугольных обтекателях, как на предыдущих машинах. Опытный Т6-8М имел еще ряд отличий от Су-24 последних серий. Первый полет модернизированного бомбардировщика состоялся 24 июля 1977 г. Еще до окончания летных испытаний было принято решение о его серийном производстве под обозначением Су-24М.

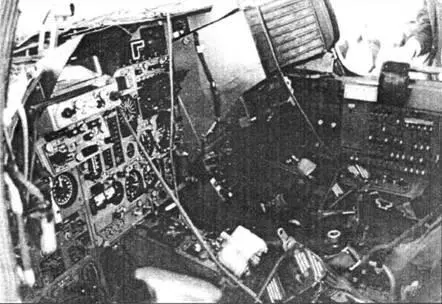

Кабина Су-24МК
