Защита экипажа от радиоактивной пыли производится путем очистки воздуха и создания избыточного давления в боевом отделении и отделении управления. Для этого применен центральный нагнетатель с инерционной сепарацией воздуха.

Схема размещения узлов и агрегатов в корпусе ГМ-575:

1 - центрифуга для очистки масла в двигателе, 2 - воздухоочиститель, 3 - масляный бак, 4 - рычаг отключения редуктора СЭП, 5 - щиток приборов механика-водителя, 6 - сиденье механика- водителя, 7, 13 - рычаги управления, 8 - педаль главного фрикциона, 9 - рычаг-гребенка стопора педали тормоза, 10 - рычаг переключения передач, 11 - педаль тормоза, 12 - педаль подачи топлива, 14 - аккумуляторные батареи, 15 - вентилятор отсоса газов, 16 - передний топливный бак, 17 - преобразователь СЭП, 18 - задний топливный бак, 19 - генератор СЭП, 20 - редуктор СЭП, 21 - ГТД, 22 - воздухофильтр, 23 - правая полуось, 24 - редуктор силовой передачи, 25 - главный фрикцион, 26 - заливная горловина заднего топливного бака, 27 - коробка передач, 28 - соединительный вал, 29 - тяговый двигатель, 30 - масляный фильтр МАФ, 31-левая полуось, 32 - левый планетарный механизм, 33 - баллоны УАППО, 34 - пусковой подогреватель, 35 - расширительный бачок системы охлаждения двигателя; ТД - термодатчики УАППО (расположение термодатчиков показано условно).

ЗСУ-23-4 «Шилка» стали поступать в войска в 1965 году и к началу 70-х годов полностью вытеснили ЗСУ-57- 2. Первоначально в танковом полку по штату имелся дивизион «шилок», который состоял из двух батарей по четыре машины. В конце 60-х годов часто бывало так, что в дивизионе одна батарея имела ЗСУ-23-4 и одна батарея - ЗСУ-57-2. Позже мотострелковые и танковые полки получили типовую зенитную батарею, состоявшую из двух взводов. Один взвод имел четыре ЗСУ «Шилка», а другой - четыре самоходных ЗРК «Стрела» 1» (затем ЗРК «Стрела-10»).

Эксплуатация «Шилки» показала, что РПК-2 хорошо работает в условиях применения пассивных помех. Активных помех «Шилке» на наших учениях практически не ставили, так как не было средств радиопротиводействия на ее рабочих частотах, по крайней мере в 70-х годах. Выявились и существенные недостатки РПК, часто нуждавшегося в перенастройке. Отмечалась нестабильность электрических параметров схем. РПК мог взять цель на автосопровождение не ближе, чем за 7 - 8 км от ЗСУ. На меньших дистанциях сделать это было сложно из- за большой угловой скорости переме щения цели. При переходе с режима обнаружения на режим автосопровождения цель иногда терялась.

Газотурбинные двигатели ДГ4М-1 постоянно барахлили, и генератор бортовой сети работал преимущес твенно от основного двигателя. В свою очередь, систематическая эксплуатация дизеля на стоянке на малых оборотах приводила к его осмолению.

Во второй половине 60-х годов ЗСУ-23-4 прошла две небольшие модернизации, основной целью которых было повышение надежности различных узлов и агрегатов, в первую очередь РПК. Машины первой модернизации получили индекс ЗСУ- 23-4В, а второй - ЗСУ-2Э-4В1. Основные тактико-технические характеристики самоходок при этом остались без изменений.

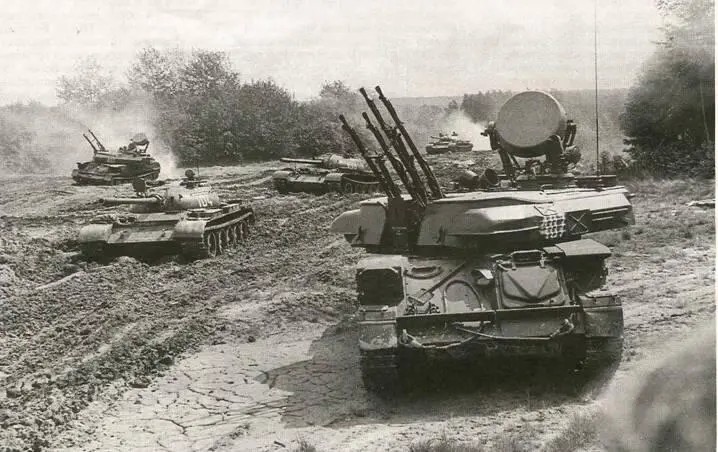

«Шилки» прикрывают танковую колонну на марше, сентябрь 1973 года.

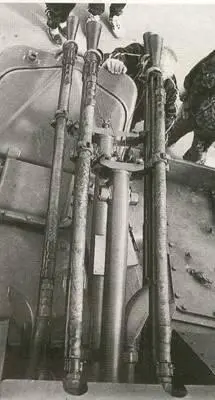

Пушка «Амур». Слева - со сварными трубками отвода охлаждающей жидкости (2А10), справа -с гибкими шлангами (2А10М).

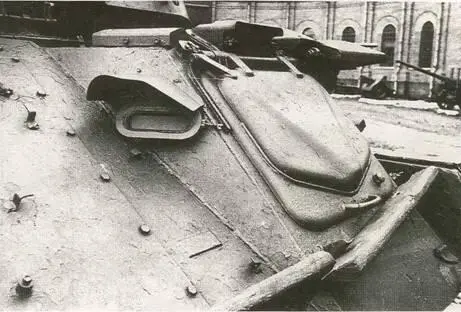

Крышка люка и приборы наблюдения механика-водителя. Над люком, на крыше корпуса - перископический прибор наблюдения 54-36-5сб БМ, в правом скуловом листе - прибор прямого зрения (стеклоблок) Б-1. Второй прибор Б-1 установлен в левом скуловом листе. Все приборы наблюдения механика-водителя снабжены стеклоочистителями. Для вождения машины в ночных условиях вместо прибора 54-36-5сб БМ устанавливается прибор ночного видения ТВН-2.

В октябре 1967 года вышло постановление СМ о более серьезной модернизации «Шилки». Важнейшей ее частью стала переделка автоматов 2А7 и пушки 2А10 с целью повышения надежности и стабильности работы комплекса, повышения живучести деталей пушки и сокращения времени на техническое обслуживание. В процессе модернизации пневмоза- рядка автоматов 2А7 была заменена пирозарядкой, что позволило исключить из конструкции ненадежно работавший компрессор и ряд других узлов. Сварную трубку отвода охлаждающей жидкости заменили гибким трубопроводом - это увеличило ресурс ствола с 3500 до 4500 выстрелов. В 1973 году модернизированную ЗСУ- 23-4М приняли на вооружение вместе с автоматом 2А7М и пушкой 2А10М. ЗСУ-23-4М получила обозначение «Бирюса», но в войсках ее по- прежнему называли «Шилкой».
