А. Широкорад - «Шилка» и другие Отечественные зенитные самоходные установки

26 марта 1963 года в подмосковных Мытищах состоялся техсовет под руководством Н.А.Астрова. На нем было решено увеличить калибр ЗСУ с 23 до 30 мм. Это в два раза (с 1000 до 2000 м) повышало зону 50-процентной вероятности поражения цели и увеличивало дальность стрельбы с 2500 до 4000 м. Эффективность стрельбы по истребителю МиГ-17, летящему на высоте 1000 м со скоростью 200 - 250 м/с, возрастала в 1,5 раза.

При сравнении 30-мм автоматов указывалось, что экстракция гильз у НН-30 идет назад вниз, а удаление гильз из башни «Шилки» - вперед вбок, что потребует значительных переделок в ЗСУ. При сравнении АО-17 и АО-18, имевших одинаковую баллистику, отмечалось преимущество первого, который требовал меньшего объема доработок отдельных узлов, обеспечивал более легкие условия работы приводов, сохраняя в большей степени преемственность конструкции, в том числе погона башни, редуктора горизонтального, наведения, гидропривода и т.д. Принятие АО-47 упрощало проблему отвода гильз, перезарядки и др. Кроме того, у него был больший угол склонения, чем у АО-18.

В конце концов для ЗСУ и приняли 30-мм двухствольный автомат АО-17. Его доработанный вариант получил индекс ГРАУ 2А38 и в начале 80-х годов был запущен в серийное производство на Тульском машиностроительном заводе № 535.

Работа автоматики 2А38 основана на отводе пороховых газов из канала ствола. Перед выстрелом в одном из стволов находится патрон. Ударный механизм взведен и удерживается электрическим шепталом. Подвижные части второго ствола находятся в заднем положении, а патрон - в лапках затвора. Подвижные части обоих стволов кинематически связаны через соединительный рычаг. Такая связь позволяет обойтись без возвратных пружин, так как для возврата подвижных частей одного ствола в переднее положение используется рабочий ход подвижных частей другого ствола и энергия газов. Питание пушки производится одной патронной лентой. Подача ее осуществляется звездочкой подачи, кинематически связанной с ползунами. Общими частями обоих стволов были кожух, механизм питания, механизм перезаряжания, стреляющий механизм и амортизатор.

Маневры Советской Армии. ЗСУ-2Э-4В1 в составе колонны бронетанковой техники форсируют водную преграду по понтонному мосту.

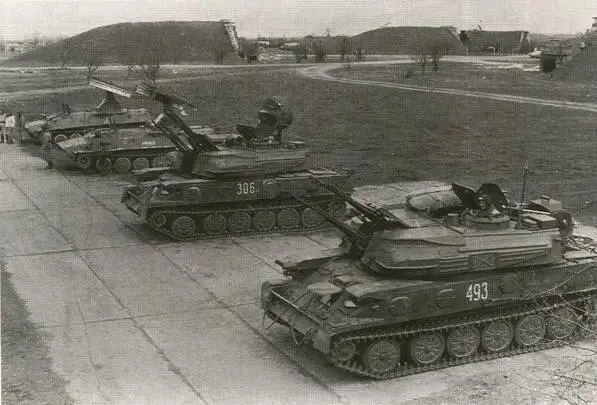

Зенитная ракетно-артиллерийская полковая батарея на учебных занятиях. 14-я армия, Приднестровье, апрель 1995 года. На снимке хорошо виден штатный состав батареи - две ЗСУ-23-4М и два СЗРК «Стрела-10».

После почти семи лет проектных и опытно-конструкторских работ было решено отказаться от модернизации «Шилки» и создать принципиально новый комплекс.

8 июня 1970 года вышло постановление СМ N° 427-151 о создании новой ЗСУ «Тунгуска». Головным разработчиком «Тунгуски» назначили КБП, а главным конструктором - А.Г.Шипу- нова. Конкретно КБП занималось ра- кетно-артиллерийской частью установки - 2К22. Проектирование РПК вел Ульяновский механический завод Минрадиопрома, позже ставший головным и по его производству. Разработчик счетно-решающего прибора - Научно-исследовательский электромеханический институт Минрадиопрома. Гусеничное шасси ГМ-352 изготавливал Минский тракторный завод. Зенитный комплекс 2С6 «Тунгуска» был принят на вооружение постановлением СМ от 8 сентября 1982 года, а модернизированный комплекс «Тунгуска-М» - приказом министра обороны от 11 апреля 1990 года.

Принципиальной особенностью комплекса 2С6 является совмещение в одной боевой машине пушечного и ракетного вооружения, радиолокационных и оптических средств управления огнем с использованием общих систем: РЛС обнаружения, РЛС сопровождения, цифровой вычислительной системы и гидравлических приводов наведения. «Тунгуска» предназначена для ПВО мотострелковых и танковых частей на марше и на всех стадиях боя. Она имеет сплошную зону поражения (без «мертвой» зоны, характерной для ЗРК), что достигается последовательным обстрелом цели сначала ракетами, а затем пушками. Огонь из автоматов 2А38 может вестись как с места, так и с хода, а пуск ракет - только с места, в крайнем случае - с коротких остановок.

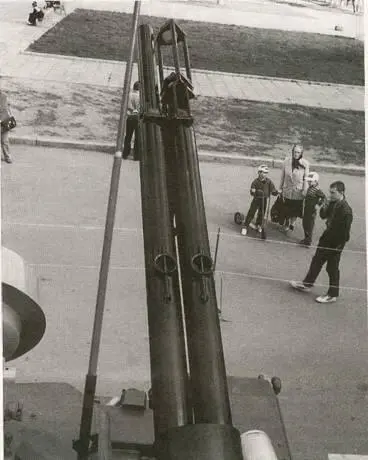

Пушка 2А38. На конце правого ствола - определитель скорости, на конце левого - компенсатор.
