Наведение и стабилизация пушки АЭП-23 производится силовыми приводами наведения 2Э2. В системе 2Э2 использовались УРС (муфта Дженни): для горизонтального наведения - УРС № 5, а для вертикального наведения - УРС № 2,5. Оба работают от общего электродвигателя ДСО-20 мощностью 6 кВт.

В зависимости от внешних условий и состояния аппаратуры стрельба по зенитным целям ведется в следующих режимах.

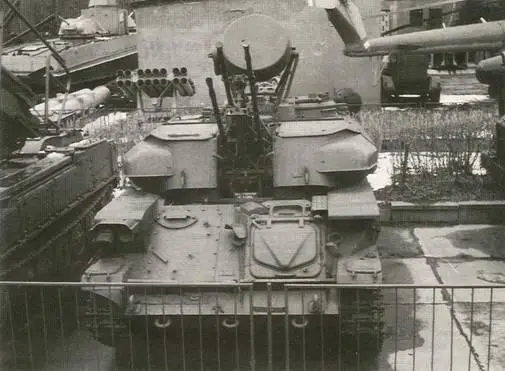

ЗСУ-2Э-4В1. Вид спереди. На лобовых скулах башни - характерные кожухи-ограждения системы вентиляции. Машина из экспозиции Центрального музея Вооруженных Сил в'Москве.

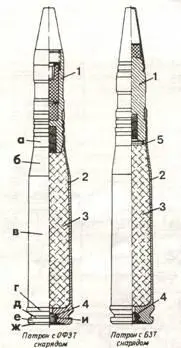

23-мм патроны:

1 - снаряд, 2 - гильза, 3 - порох, 4 - капсюль- воспламенитель № 3, 5 - размеднитель (у части патронов с БЗТ снарядом); а - дульце, б - скат, в - корпус, г - буртик, д - кольцевая проточка, е - фланец, ж - дно, и - проточка.

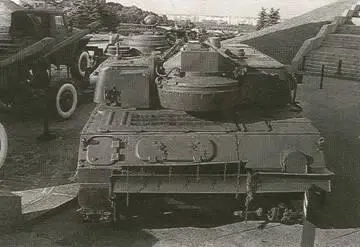

ЗСУ-2Э-4В1 в Музее Великой Отечественной войны в Киеве. Колонка РЛС уложена в положение по-походному. На верхнем кормовом листе корпуса слева - крышка люка над баллонами ППО, посередине - крышка инст- рументального ящика, справа - патрубок отвода газов от ГТД, закрытый заглушкой.

Первый (основной) - режим автосопровождения, угловые координаты и дальность определяются РЛС, которая автоматически сопровождает по ним цель, выдавая в счетно-решаю- щий прибор (аналоговая ЭВМ) данные для выработки упрежденных координат. Открытие огня производится по сигналу «Есть данные» на счетно-ре- шающем приборе. РПК автоматичес- г ки вырабатывает полные углы наведения с учетом качки и рыскания ЗСУ и выдает их на приводы наведения, а последние автоматически наводят пушку в упрежденную точку. Стрельба производится командиром или оператором поиска - наводчиком.

Второй режим - угловые координаты поступают от визирного устройства, а дальность - от РЛС.

Угловые текущие координаты цели поступают в счетно-решающий прибор от визирного устройства, которое наводится оператором поиска - наводчиком - полуавтоматически, а значения дальности поступают от РЛС. Таким образом РЛС работает в режиме радиодальномера. Этот режим является вспомогательным и применяется при наличии помех, вызывающих сбои в работе системы на ведения антенны по угловым координатам, или, при неисправности в канале автосопровождения, по угловым координатам РЛС. В остальном комплекс работает так же, как и в режиме автосопровождения.

Третий режим - упрежденные координаты вырабатываются по «запомненным» значениям текущих координат X, Y, Н и составляющим скорости цели V x› V y и V H , исходя из гипотезы о равномерном прямолинейном движении цели в любой плоскости. Режим применяется при угрозе потери цели РЛС в процессе автоматического сопровождения вследствие появления помех или неисправностей.

Четвертый режим - стрельба с помощью прицела-дублера, наведение производится в полуавтоматическом режиме. Упреждение вводит оператор поиска - наводчик по ракурсным кольцам прицела-дублера. Этот режим применяется при выходе из строя РЛС, счетно-решающего прибора и систем стабилизации.

Радиолокационно-приборный комплекс предназначен для управления огнем пушки АЗП-23 и располагается в приборном отсеке башни. В его состав входят: радиолокационная станция, счетно-решающий прибор, блоки и элементы систем стабилизации линии визирования и линии выстрела, визирное устройство. Радиолокационная станция предназначена для обнаружения низколетящих скоростных целей и точного определения координат выбранной цели, которое может производиться в двух режимах: а) угловые координаты и дальность сопровождаются автоматически; б) угловые координаты поступают от визирного устройства, а дальность - от РЛС.

РЛС работает в диапазоне 1-1,5- см волн. Выбор диапазона обусловлен целым рядом причин. Такие станции имеют антенны с малыми весо- габаритными характеристиками. РЛС диапазона волн 1 - 1,5 см менее восприимчивы к преднамеренным помехам противника, так как возможность работать в широкой полосе частот позволяет путем использования широкополосной частотной модуляции и кодирования сигналов повысить помехозащищенность и скорость обработки принимаемой информации. За счет увеличения до- плеровских сдвигов частоты отраженных сигналов, возникающих от движущихся и маневрирующих целей, обеспечивается их распознавание и классификация. Кроме того, этот диапазон менее загружен другими радиотехническими средствами. Забегая вперед, скажем, что РЛС, работающие в таком диапазоне, дают возможность обнаруживать воздушные цели, разработанные с применением технологии «стелтс». Кстати, по сведениям иностранной печати, в ходе операции «Буря в пустыне» иракской «Шилкой» был сбит американский самолет F-117A, построенный по этой технологии.
