А. Широкорад - «Шилка» и другие Отечественные зенитные самоходные установки

Механизмы поворота планетарные, двухступенчатые, с блокировочными фрикционами. Бортовые передачи одноступенчатые, с цилиндрическими шестернями.

Гусеничный движитель машины состоит из двух ведущих колес, двух направляющих колес с механизмом натяжения гусениц, двух гусеничных цепей и двенадцати опорных катков.

Гусеничная цепь металлическая, с цевочным зацеплением, с закрытыми шарнирами, из 93 стальных траков, соединенных между собой стальными пальцами. Ширина трака 382 мм, шаг гусеницы 128 мм.

Ведущие колеса сварные, со съемными венцами, заднего расположения. Направляющие колеса одинарные, с металлическими ободами. Опорные катки сварные, одинарные, с обрезиненными ободами.

Подвеска машины независимая, торсионная, асимметричная, с гидравлическими амортизаторами на первых передних, пятом левом и шестом правом опорных катках; пружинными упорами на первом, третьем, четвертом, пятом, шестом левых опорных катках и первом, третьем, четвертом и шестом правых опорных катках.

Башня представляет собой сварную конструкцию с диаметром погона 1840 мм. Передними лобовыми листами она закреплена на станине, на левую и правую стенки которой крепятся верхняя и нижняя люльки пушки. Когда качающейся части пушки придан угол возвышения, амбразура станины частично прикрывается подвижным щитком, ролик которого скользит по направляющей нижней люльки.

На правом бортовом листе имеются три люка: один, с крышкой на болтах, служит для монтажа оборудования башни, два других закрыты козырьком и являются воздухопритоками вентиляции агрегатов и нагнетателя системы ПАЗ. По левому борту башни снаружи приварен кожух, предназначенный для отвода пара из системы охлаждения стволов пушки. В кормовом листе башни предусмотрены два люка, предназначенные для обслуживания аппаратуры.

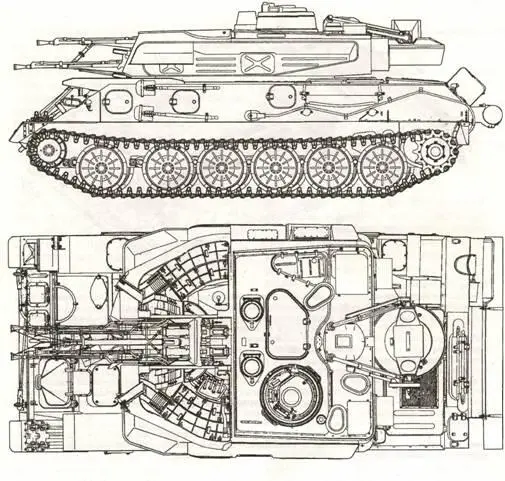

ЗСУ-23-4М выпуска 1969 г. На виде сверху условно не показаны крышки отсеков размещения боекомплекта.

В башне установлена 23-мм счетверенная пушка АЭП-23 «Амур». Ей вместе с башней присвоен индекс 2А10, автоматам пушки - 2А7, а силовым приводам - 2Э2. Действие автоматики пушки основано на отводе пороховых газов через боковое

отверстие в стенке ствола. Ствол состоит из трубы, кожухов системы охлаждения, газовой камеры и пламегасителя. Затвор клиновой, с опусканием клина вниз. Длина автомата с пламегасителем 2610 мм, длина ствола с пламегасителем 2050 мм (без пламегасителя - 1880 мм). Длина нарезной части 1730 мм. Вес одного автомата 85 кг, вес всей артиллерийской части 4964 кг.

Подача патронов боковая, досылание прямое, непосредственно из звена с перекосом патрона. Правые автоматы имеют правую подачу ленты, левые - левую. Подача ленты в приемные окна автоматов производится из патронного короба. Для этого используется энергия пороховых газов, приводящих в действие механизм подачи через затворную раму, и частично энергия отдачи автоматов. Пушка комплектуется двумя коробками по 1000 патронов (из которых на верхний автомат приходится 480, а на нижний - 520 патронов) и пневматической системой перезарядки для взведения подвижных частей автоматов при подготовке к стрельбе и перезарядке при осечках.

На каждой люльке смонтированы два автомата. Две люльки (верхняя и нижняя) укреплены на станине одна над другой на расстоянии 320 мм друг от друга в горизонтальном положении, нижняя выдвинута по отношению к верхней вперед на 320 мм. Параллельность стволов обеспечивает па- раллелограммная тяга, соединяющая обе люльки. К нижней крепятся два зубчатых сектора, входящих в зацепление с шестернями входного вала редуктора вертикального наведения. Пушка «Амур» размещена на основании, поставленном на шаровой погон. Основание состоит из верхнего и нижнего коробов. К торцу верхнего короба прикреплена броневая башня. Внутри основания имеются две продольные балки, служащие опорой станины. В подшипниках станины и качаются на цапфах обе люльки с закрепленными на них автоматами.

В боекомплект пушки входят 23- мм снаряды БЗТ и ОФЗТ. Бронебойные снаряды БЗТ весом 190 г не имеют взрывателя и взрывчатого вещества, а содержат лишь зажигательное вещество для трассирования. Осколочные снаряды ОФЗТ весом 188,5 г имеют головной взрыватель МГ-25. Метательный заряд у обоих снарядов одинаковый - 77 г пороха марки 5/7 ЦФЛ. Вес патрона 450 г. Гильза стальная, однократного пользования. Баллистические данные обоих снарядов одинаковы - начальная скорость 980 м/с, табличный потолок 1500 м, дальность табличная 2000 м. Снаряды ОФЗТ снабжены самоликвидаторами с временем действия 5-11 с. Питание автоматов ленточное, на 50 патронов. В ленте чередуются четыре патрона ОФЗТ - один патрон БЗТ и т.д.
