Все вышеперечисленное оборудование теоретически позволяло производить десантирование в ночное время при условии хорошей видимости, которая могла бы обеспечить достаточно точное выдерживание строя группы самолетов (и само приземление). Последнее было очень сложной задачей, которая была «по плечу» лишь опытным и слетанным экипажам. Вместе с тем выполнение одиночных полетов по приборам ночью и в плохую погоду для большинства экипажей ВТА постепенно становилось нормой.

С целью предупреждения экипажа об облучении PJIC противника на самолете устанавливалась станция предупреждения СПО-2М «Сирена-2М» с антенной в хвостовой части фюзеляжа. Для управления полетом самолета в сложных метеоусловиях, его вывода в район аэродрома, управления снижением при пробивании облачности и вывода на B1III Ан-12 комплектовался самолетным ответчиком СОД-57М системы слепой посадки «Глобус-2». Его дальность действия на высоте 1000 м с радиолокатором ПРЛ составляла 50 км, с локатором ДРЛ-Д — 75 км, а с РЛС 11–35 на высоте 10000 м — 200 км. Для определения самолетными, наземными и корабельными запросчиками системы «Кремний-2М» принадлежности машины к своим вооруженным силам и индивидуального опознавания на самолете устанавливался самолетный радиолокационный ответчик СРО-2 «Хром».

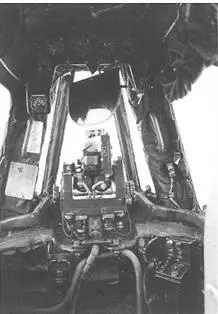

Интерьер кабины хвостового стрелка.

Схема технологического членения Ан- 12.

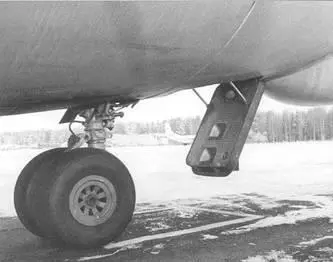

Носовая опора шасси и нижний люк штурманской кабины..

Основная стойка шасси шасси с четырёхколесной тележкой.

Для защиты самолета от истребителей противника со стороны задней полусферы и ведения огня по земле при полете на малой высоте в кормовой электрической дистанционной башне ДБ-65У (конструкции Федосеева) были смонтированы две 23 мм пушки АМ-23, связанные с помощью сельсинов с прицельной станцией КПС-53И. Она имела в своем составе гиродатчик ГР-2А, аналоговый баллистический вычислитель ВБ-257-1 (до машины № 9900902 устанавливался вычислитель ВБ-155), учитывавший воздушную скорость самолета, температуру забортного воздуха и заряда патронов. Кроме того, в КПС входили коллиматорный прицел, оптический внешнебазовый дальномер, радиодальномер «Гамма-54Т» и фотокинопулемет ПАУ-457. С самолета № 9901204 устанавливалась усовершенствованная станция КПС-53А с гиродатчиком ГР-3. Боезапас установки составлял 700 патронов (по 350 на каждый ствол), но при плотной укладке ленты ящики вмещали по 360 патронов. Орудия могли отклоняться на угол 70“ влево-вправо в горизонтальной плоскости, подниматься на 60° верх, или опускаться на 40° вниз. Перезарядка пушек выполнялась при помощи электропневматического автомата перезарядки АП-27.

Кроме артиллерийского, Ан-12 оснащался бомбардировочным вооружением и разведывательным фотооборудованием.

Машина могла нести несколько типов авиабомб:

— четыре авиационные бомбы для ночной аэрофотосъемки Ф0- ТАБ-100-80 или столько же ночных ориентирно-сигнальных авиабомб НОСАБ-100 либо четыре дневные ориентирно-сигнальные ДОСАБ-100 для сбрасывания с двух внешних балочных держателей с замками Дер 2-47 в передней части обтекателей шасси и двух в закрытых отсеках в хвостовой части этих обтекателей;

— шесть цветных ориентирно-сигнальных авиабомб ЦОСАБ-10 или шесть ночных ориентирно-морских авиабомб ОМАБ-25-8Н либо шесть дневных ориентирно-морских авиабомб ОМАБ-25-12Д или шесть маяков-ответчиков типа «Штырь» или «Огонек» в ящичном держателе ДЯ-СС-АТ в кормовой части фюзеляжа.

Управление сбросом бомб с держателей — электрическое, дистанционное, а створки грузового люка бомбоотсеков открывались с помощью гидропривода.

Для прицельного сбрасывания бомб, радиомаяков, а также точного десантирования людей и грузов в кабине штурмана устанавливались бомбардировочные прицелы НКПБ-7 и АИП-32. Последний представлял собой бомбардировочный прицел ОПБ-1Р, снабженный инфракрасной приставкой.

На риверсальной раме, монтируемой на створках грузового отсека, устанавливался один дневной аэрофотоаппарат типа АФА-42 со сменным объективом с фокусным расстоянием 500 или 750 мм, или один АФА-ЗЗМ с 200-мм объективом. На ту же раму мог крениться ночной аэрофотоаппарат НАФА-МК/25. Все они могли устанавливаться в горизонтальном или вертикальном положении и предназначались, соответственно для перспективной или плановой аэрофотосъемки маршрутов, площадей и отдельных объектов в дневных и ночных условиях. Для выполнения двухмаршрутной аэрофотосъемки на раму ставилась автоматическая качающаяся фотоустановка АКАФУ-ЗЗМ, которая обеспечивала установку фотоаппаратов. Для подвижной установки фотокамер АФА-33/20 и АФА-ЗЗМ/20 использовалась специальная установочная рама.
