В связи с «кончиной» идеи дальнего истребителя сопровождения в декабре 1940 г. (с годичным опозданием!) был, наконец, начат выпуск бомбардировщика G4M1. К этому времени производственные линии имели всю необходимую оснастку и оборудование, что позволило в короткие сроки изготовить 13 самолетов установочной партии, предназначенные для проведения войсковых испытаний. Единственное серьезным недостатком, выявленным группой флотских испытателей была утечка топлива из интегральных крыльевых бензобакав, вызванная невысоким качеством пайки протяженных швов. Поскольку мгновенно улучшить технологию оказалось невозможно, то проблему решили наложением специального покрытия «Хишиплан» (разработанного фирмой «Асахи»), не пропускавшего топливо сквозь швы баков.

2 апреля 1941 г. бомбардировщик G4M1 был официально принят на вооружение Императорского Флота и в том же месяце из ворот сборочного цеха в Нагойе выкатили первый серийный самолет. К ноябрю ежемесячное производство самолетов достигло 25 штук. Первой получила G4M1 авиагруппа «Такао», базировавшаяся на острове Тайвань и переданная в состав 23-й авиалотилии. Уже 24 мая ее летный состав приступил к тренировкам по практическому сбросу торпед. Объектом учебных атак был авианосец «Рюдзе», авиагруппе которого в недалеком будущем предстояло неоднократно взаимодействовать с базовой ударной авиацией флота. Экипажи, используя учебные боеприпасы, отрабатывали выход на высоту гарантировавшую нормальное приводнение торпеды, прицеливание и противозенитный маневр на выходе из атаки.

23 июня тренировки завершились, а 25 июня 1941 г. основную часть авиагруппы перебросили в Ханькоу и оттуда в составе 27 машин она начала совершать боевые вылеты против Чуньцина и Ченьду. В ходе одного из них группа бомбардировщиков, сопровождаемая 16 новейшими истребителями А6М2, была перехвачена на подходе к Ченьду китайскими И-16. Пилоты «Зеро» оказались вовлечены в тяжелый поединок с «ишачками» и не смогли связать боем все перехватчики. В результате несколько китайских И-16 атаковали с задней полусферы бомбовозы. Однако последние развили неожиданно высокую скорость и на отходе смогли сбить огнем кормовых 20-мм автоматических пушек два истребителя.

Результаты нескольких подобных схваток вновь возродили у командования Императорского флота мнение, согласно которому крупные группы бомбардировщиков этого типа при необходимости могут действовать и вовсе без истребительного эскорта. Как показало время, это было опасное заблуждение…

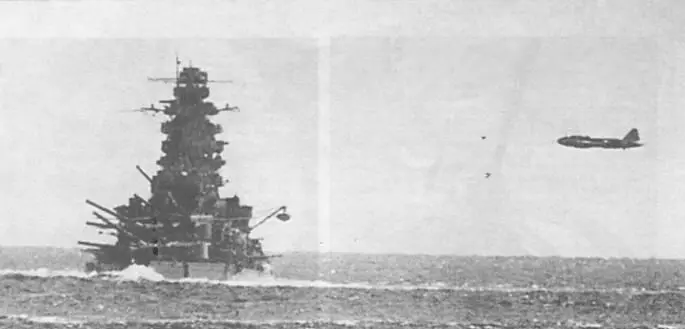

G4M1 заходит в учебную торпедную атаку на линкор типа «Конго» в ходе широкомасштабных учений флота, проводившихся накануне начала войны на Тихом океане летом 1941 г.

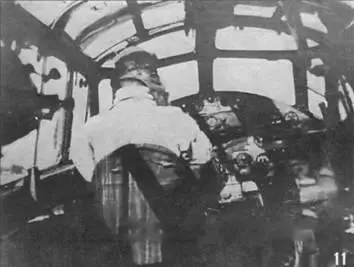

Интерьер кабины пилотов бомбардировщика-торпедоносца G4M1

* Эта глава подготовлена Сергеем Цветковым.

Двухмоторный свободнонесущий цельнометаллический моноплан, дальний скоростной бомбардировщик-торпедоносец с экипажем из 7-8 человек.

Фюзеляж – овального сечения (в миделе – 2,5 м х 2 м), монокок клепаной конструкции. Силовая конструкция состоит из 38 шпангоутов, стрингеров и работающей обшивки. Для удобства производства, сборки и ремонта фюзеляж имеет разъем по шпангоуту №24. Шпангоуты № 12 и № 14 – усиленные, для крепления лонжеронов крыла. В передней части (от шпангоута №1 до шпангоута №5) располагается кабина штурмана. Между шпангоутами №6 и №11 – кабина пилотов, между шпангоутами №9 и №22 – отсек вооружения. За местами пилотов размещается сиденье командира и рабочее место радиста (выполняет и функции верхнего стрелка). За крылом расположено рабочее место бортинженера и сиденье радиста (в бою выполнявших функции боковых стрелков). За хвостовым оперением оборудовано место заднего стрелка. Экипаж попадает в самолет через круглую дверь (между шпангоутами №25 и №27) по левому борту. Между шпангоутами №27 и №28 по левому борту оборудован туалет. Самолет оснащен автопилотом «Сперри», радиокомпасом. Штурман при бомбометании использует оптический бомбоприцел «Тип 90».

Крыло – трапециевидной формы в плане, со скругленными законцовками без изломов по передней и задней кромкам. Среднее расположение крыла позволило исключить интерференцию с фюзеляжем без применения развитых зализов. Конструкция – цельнометаллическая, двухлонжеронная, с работающей обшивкой и клепкой впотай. Профиль крыла – «Митсубиси» MAC 118 по всему размаху (толщина у корня – 12,5%, на конце – 10%). Для удобства при сборке, транспортировки и ремонта состоит из пяти частей – центроплана (внутри фюзеляжа), двух внутренних консолей и двух внешних консолей. Лонжероны центроплана проходят сквозь фюзеляж и крепятся к усиленным шпангоутам №12 и №14. Передняя кромка внутренних консолей образована отъемными маслобаками, а к задней крепятся щелевые закрылки с металлическим каркасом и обшивкой (размах каждого 5,250 м, площадь 4,108 м² ), оснащенные электроприводом. Углы отклонения: на взлете 36°, на посадке 45°. К задней кромке внешних консолей крепятся элероны типа «Фрайз» (15%- я аэродинамическая компенсация) с металлическим каркасом и полотняной обшивкой (размах каждого 6,25 м, площадь 2,05 м² ), оснащенные управляемыми триммерами. Углы отклонения: вверх 18°, вниз 27°. Мотогондолы расположены на внутренних консолях, крепятся к переднему и заднему лонжеронам.
