Некоторые группы имели свои эмблемы. Так у LeLv-12 рисунок брыкающегося осла наносился в передней части фюзеляжа над крылом по левому борту. У LeLv-14 — червовый туз, который накрашивался на руль поворота почти на всю его высоту (но не на всех машинах). Подобная эмблема была у майора Бремера из LeLv-ЗО. В учебной авиагруппе TLLv-35 на кили самолетов наносились горизонтальные белые и голубые полосы.

Некоторые летчики размещали на своих самолетах свои эмблемы, причем на любых местах.

Обозначения воздушных побед наносились в верхней части руля поворота, как правило — слева, белой краской. Это могли быть либо вертикальные черточки, либо стилизованные виды сверху сбитых самолетов. Также белыми стилизованными силуэтами наносились обозначения выведенных из строя кораблей, судов и катеров. Насколько известно, такую схему впервые использовал летчик В.Пьетса еще во время Зимней войны.

Из других видов информации можем отметить белую фирменную надпись «Fokker D-XXI», которая наносилась на первых машинах по обе стороны киля и была закрашена после начала Зимней войны. Кроме того, на всех самолетах на левом борту под кабиной красным крестиком на белом фоне отмечалось месторасположение аптечки.

Вот и все, что можно вкратце рассказать о применении и окраске истребителей D-XXI в ВВС Финляндии.

Сбитый финский летчик возле своего самолета. Ленинградский фронт. 1942 г. Фото из фондов Харьковского аэрокосмического музея им. Гризодубова

1. Кабанов СИ. На дальних подступах. Воениздат, М… 1978 г.;

2. Морской сборник / 1992 г., NN1-4;

3. Shores Christopher F. Suomen llmavoimat 1918–1968. Helsinki. 1970;

4. Bom beau Alain. L 'ilmavoimat ses materieis / Aviation Magazine International / 1975, N669;

5. Ledwoch Janush. Samoloty Finskie / SP / 1984. N16

1. D-XXI "M." FR-97 лейтенанта Й.Сарванто, LLv-24, Зимняя война;

2. D-XXI М." FR-99 командира LLv-24 майора Г.Магнусона. Окраска позднего периода Зимней войны — изменено написание тактического номера;

3. D-XXI P.W." FR-157, зима 1942 года. На борту эмблема — убегающий красноармеец. Поверх камуфляжа добавлены белые поля. В таком виде самолет был сбит в 1942 году;

4. D-XXI М." FR-98, LeLv-12, зима 1942 года. На борту эмблема — брыкающийся осел (рис. 4а);

5. D-XXI "P. IV." FR-124, 2/LLv-ЗО, конец 1941 года. Пилот — лт. В.Сауру. На киле — марки двух с четвертью побед (рис. 5а);

6. D-XXI" P.W." FR-129, 2/LLv-ЗО, конец 1941 года. Пилот — кап. В Кару. На киле эмблема — демон, догоняющий силуэт "фоккера";

7. D-XXI "P. W." FR-142, 2/LeLv-30, 1942 г. Пилот — ст. срж. АТиркконен. На киле изображение смерти и силуэта И-16. Белые круги под свастиками закрашенны в цвет камуфляжа;

8. D-XXI ”Р. W.~ FR-142 в послевоенной окраске;

9. D-XXI "P.W." FR-140, LeLv-14, 1942 год. На киле знаки побед — силуэты двух уничтоженных самолетов (рис 9а);

12. Обозначение места расположения аптечки на левом борту;

10. Стандартная окраска самолетов D-XXI снизу в 1941-44 гг;

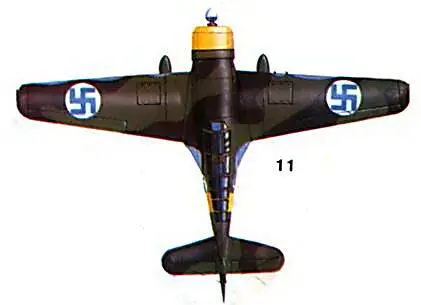

11. Стандартная схема нанесения пятен камуфляжа на самолетах D-XXI в 1941-44 гг;

13. “Фирменная" надпись. Наносилась на кили самолетов до Зимней войны.
