На некоординированных маневрах в горизонтальной плоскости в силу имеющихся аэродинамических особенностей и перекрестных связей на вертолетах поперечной схемы возможно ухудшение боковой устойчивости и управляемости, что недопустимо для любого вертолета, а тем более боевого, особенно на ПМВ.

Реализуя принцип «обратной унификации» (возможность применения на вертолете Ми-24 более совершенной несущей Системы, хвостового винта и некоторых других агрегатов с Ми-28), диаметр несущего винта вертолета Ми-28 был выбран равным диаметру несущего винта вертолета Ми-24. Таким образом, параметрами, которые можно было реально изменять в процессе предварительных расчетов, оказались КПД несущего винта и масса вертолета, включая его оборудование.

В процессе проектирования требовалось решить сложную задачу: уменьшения массы вертолета на 1000 кг по сравнению с Ми-24. Эта задача решена в первую очередь за счет выбора стратегии значительно большего технического риска при разработке новых технических решений. Для вертолета были разработаны принципиально новые конструкции лопастей и втулок несущего и рулевого винтов, автомата перекоса, главного редуктора, ряда других агрегатов и систем. В конструкции планера были широко применены композитные материалы. Естественно, что период доводки вертолета удлинился, так как в процессе проведения летных испытаний сталкивались с новыми проблемами и явлениями, такими, например, как «хордовый флаттер». В 70-е годы прошлого века с этим явлением столкнулись специалисты фирмы «Локхид» при создании боевого винтокрыла «Шайен» (об этом писали многие западные авиационные издания). В одном из испытательных полетов произошло разрушение вертолета в воздухе, повлекшее за собой гибель экипажа.

«Хордовый флаттер» возник в полете при испытаниях несущего винта Ми-28 на летающей лаборатории — вертолете Ми-24. Благодаря грамотным действиям экипажу удалось выйти из «хордового флаттера», продолжавшегося 35 с, и произвести посадку вне аэродрома. С использованием полетных данных «хордовый флаттер» был воспроизведен на наземном стенде. Встретившись с этим явлением первыми в отечественной вертолетной практике, специалисты МВЗ достаточно быстро решили проблему. Были проведены соответствующие теоретические исследования, доработка втулки несущего винта, цикл наземных и летных испытаний, для которых была разработана новая методика. В результате были даны рекомендации по выходу из «хордового флаттера» в случае его возникновения на вновь создаваемых вертолетах.

Были и другие большие и малые проблемы, которые пришлось решать, причем в сжатые сроки, так как в условиях конкурса на лучший боевой вертолет фактор времени был одним из определяющих. Несмотря на встретившиеся трудности, основная цель была достигнута: взлетная масса вертолета при существующей мощности двигателей и новых профилях несущего винта, разработанных в ЦАГИ, обеспечивала вертолету заданные тактико-технические требования (ТТТ), летно-технические и маневренные характеристики.

* Стандартные координированные маневры — виражи и форсированные развороты, выполняемые без скольжения.

** Некоординированные маневры — виражи, форсированные развороты и другие фигуры, выполняемые как в горизонтальной, так и в вертикальной плоскости со скольжением внешним или внутренним в зависимости от величины отклонения той или иной педали.

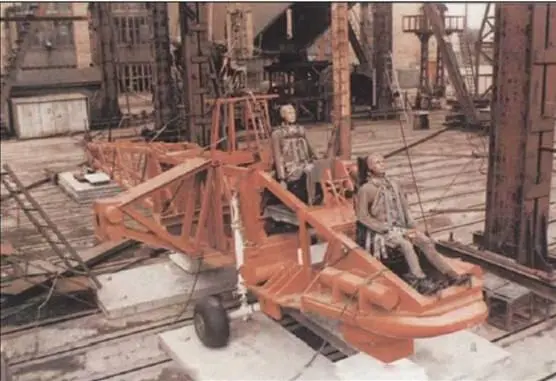

Стенд отработки системы выживания экипажа при аварийной посадке

В процессе проектирования вертолетов всех схем рассматриваются концепции с одним и двумя членами экипажа, располагающимися в кабинах по принципу «тандем» и «бок о бок». В основу выбора для Ми-28 двухместной концепции были положены следующие причины:

1) по своим психофизиологическим возможностям экипаж одноместного вертолета не сможет выполнять комплексную задачу на предельно малых высотах (Н=5-15 м) ни днем, ни, тем более, ночью, что к настоящему времени полностью подтверждено материалами отечественных и зарубежных испытаний и исследований;

2) вне зависимости от схемы потери боевых одноместных вертолетов могут быть в 3 раза выше, чем двухместных, и, соответственно, потери личного состава на одноместных вертолетах будут в 1,5 раза больше, чем на двухместных.
