Схема вертолета, его аэродинамические характеристики и конструктивные решения в системе управления должны полностью исключать соударение на всех режимах полета, как в пределах, так и за пределами ограничений, поскольку неумолимая статистика показывает, что в боевой обстановке летчику не всегда удается соблюдать букву инструкции.

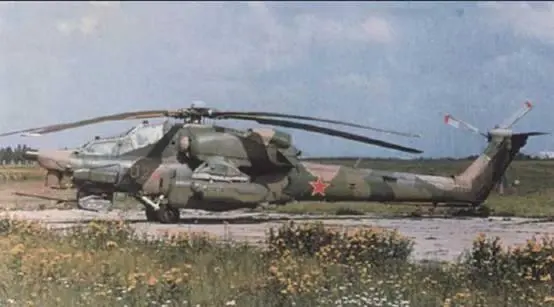

Второй опытно-экспериментальный образец Ми-28

Высказывалось мнение, что вопрос безопасных зазоров на вертолетах всех схем может быть решен по аналогии с самолетами, на которых в настоящее время широко применяются системы предупреждения и предотвращения попадания в опасные режимы полета, например, для предотвращения сваливания в штопор. Такие системы стоят на отечественных самолетах МиГ-29, Су-27, Ан-70 и зарубежных.

Но сторонники такого подхода не учитывают важнейшую разницу между работой этих систем на самолетах и вертолетах. Если на самолетах такие системы работают на границе рабочего диапазона (только в районе минимальных скоростей), где абсолютно все самолеты имеют одинаковую способность сваливания в штопор, то на вертолете эти системы должны работать как на границе, так и внутри диапазона боевого применения.

Даже если установка такой системы поможет решить проблему опасных зазоров, она уменьшит маневренные возможности вертолета любой схемы в достаточно большой области диапазона боевого применения из-за введения ограничений по суммарной угловой скорости (W c=W x+W z+W y) и, следовательно, по угловым скоростям крена (W x), тангажа (W z) и рыскания (W y). Естественно, преимущество в этом случае, при прочих равных условиях, получает вертолет, на котором установка таких систем не требуется.

Для того чтобы показать, что вертолеты одновинтовой схемы не имеют ограничений по выполнению пространственных маневров, был проведен цикл испытаний по подтверждению маневренных характеристик Ми-28, хотя они и не входили в программу государственных сравнительных испытаний. Как показали расчеты и подтвердившие их летные испытания, при реализации больших значений суммарных угловых скоростей, то есть при выполнении петель, переворотов, полупетель и особенно бочек, перебалансировка вертолета в продольном отношении довольно значительна, что напрямую связано с зазорами до хвостовой балки и элементов конструкции фонаря кабины летчика.

Одной из особенностей вертолета Ми-28, как это было отмечено выше, является его небольшая строительная высота, ограниченная габаритными требованиями ТТТ по авиатранспоргабельности. Эти ограничения уменьшили эффективную центровку вертолета, введя дополнительные сложности при решении вопросов как по устойчивости и управляемости, так и по безопасным зазорам между лопастями несущего винта и элементами конструкции фонаря кабины и хвостовой балкой.

Уменьшение зазоров между лопастями несущего винта и элементами конструкции фонаря кабины и хвостовой балкой на вертолетам одновинтовой схемы получается не только на режимах выхода из горки, когда лопасти несущего винта, имеющие повышенное маховое движение в условиях полета при перегрузке n < 1, и хвостовая балка сближаются. Сближение может произойти и при выполнении маневров с большими угловыми скоростями из-за продольной перебалансировки.

Конструктивные решения, реализованные в системе управления Ми-28, позволили полностью закрыть вопрос опасных зазоров до важных элементов конструкции на всех режимах полета не только в пределах, но и за пределами ограничений, обеспечить при малой строительной высоте вертолета его хорошую устойчивость и управляемость, сделать его симметричным в управлении.

По результатам замеров зазоров между концами лопастей несущего винта и хвостовой балкой при выходе из горки, проведенных во время государственных сравнительных испытаний вертолета Ми-28, максимально допустимое дополнительное маховое движение лопасти до соударения с хвостовой балкой при пилотировании в пределах РЛЭ составляет чуть более b = 11°, а при выходе за пределы — около b = 8,5° (без учета упругости лопастей). На всех других режимах, включая выполнение таких фигур, как петли, бочки, перевороты, полупетли, зазоры между концами лопастей несущего винта и хвостовой балкой, величина b существенно больше. Реализованная во время испытаний практически, максимальная угловая скорость крена обеспечила безопасные зазоры между лопастями и элементами фюзеляжа (хвостовой балкой и фонарем кабины).
