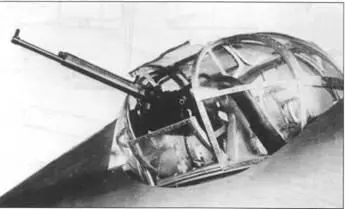

Оборонительная турель МВ-3 с пулеметом ШКАС

Назначение самолета – разведчик и легкий бомбардировщик. Самолет представляет собой одномоторный свободнонесущий низкоплан, выполненный по классической аэродинамической схеме. Конструкция цельнодеревянная с оклейкой полотном на аэролаке всех поверхностей. Экипаж самолета состоит из 2 человек: летчик и штурман.

Фюзеляж – монокок, выклеенный из пяти и более слоев шпона толщиной 0,5 мм. Центроплан крыла – одно целое с фюзеляжем. Шпангоут № 1 фюзеляжа – металлический, к нему крепится моторама. Стенка этого шпангоута является противопожарной перегородкой. На ней со стороны мотоотсека закреплены маслобак и огнетушитель. В фюзеляже за шп. № 1 располагается кабина летчика, которая закрыта прозрачным фонарем, состоящим из неподвижного козырька и сдвигаемой назад крышки. На правом борту кабины находятся ручка открытия створок бомболюков и аварийный механический бомбосбрасыватель, на левом – рычаги управления двигателем и рукоятки перезарядки крыльевых пулеметов. Слева от кресла летчика располагаются штурвал управления триммером руля высоты и огнетушитель отсеков топливных баков, а справа – ручной топливный насос. Подпольное пространство кабины занимают отсек оборудования (находится аккумулятор и кислородный баллон) и ниши убранного положения колес шасси. В фюзеляже за кабиной летчика располагаются топливные баки: основной и верхний (в гаргроте), а за ними – бомбовая нагрузка. Бомбы размещаются горизонтально в двух (левом и правом) бомбоотсеках, каждый из которых снизу закрывается продольной створкой. Далее находится кабина второго члена экипажа – штурмана, который выполняет также функции наблюдателя, бомбардира, радиста и стрелка. Кабинасверху закрыта прозрачным куполом пулеметной турели МВ-3. Для доступа в эту кабину купол турели оснащен откидываемой вверх створкой. Рабочее место штурмана оборудовано радиостанцией РСР и фотоаппаратом АФА-13. В гаргроте перед этой кабиной размещаются электрооборудование и кислородный баллон. Нижняя поверхность фюзеляжа перед кабиной штурмана остеклена.

Крыло – двухлонжеронной конструкции, состоит из прямоугольного центроплана и двух отъемных консолей трапециевидной формы в плане. Передняя кромка консоли – стреловидная, задняя – прямая. Обшивка крыла – фанера толщиной 1,5-2 мм. Вдоль всей задней кромки крыла располагаются двухсекционные щитки-закрылки типа Шренк и элероны. Щитки – дюралюминиевые, угол их отклонения – 45”. Элероны имеют металлический каркас и полотняную обшивку, выполнены с весовой балансировкой и оснащены триммерными пластинами. Элерон отклоняется на 30° вверх и 15° вниз.
