С. Иванов: Ил-4

Испытания ЦКБ-30 выявили необходимость увеличения площади киля. Летчикам-испытателям не понравилось отсутствие двойного управления и триммеров элеронов. Другим слабым местом ЦКБ-30 являлась сложная конструкция механизмов уборки/выпуска шасси. Нарекания вызывала длительность заправки топливом.

Опыт боевого применения СБ в Испании был учтен в конструкции ЦКБ-30. Первые СБ появились в Испании в октябре 1936 г., когда шли заводские испытания ЦКБ-30. По результатам боевых действий военные стали настаивать на внедрении протестированных топливных баков и внутреннего переговорного устройства.

Несмотря на ряд недостатков, ЦКБ-30 посчитали очень перспективным самолетом. Решение о запуске бомбардировщика в серийное производства было принято в августе 1936 г., еще до завершения Государственных испытаний.

ГАЗ № 39 им. Менжинского начал подготовку к серийному производству бомбардировщика ДБ-3 в августе 1936 г. Первые восемь предсерийных ДБ-3 под обозначением ДБ-3С были переданы ВВС в конце 1936 г. Самолеты были полностью оснащены бомбардировочным вооружением, вооружены одним пулеметом ШКАС на носовой турели ТУР-8 и еще одним ШКАСом на кормовой турели МВ-3. Третий пулемет ШКАС на в люковой установке на ДБ-3С не монтировался, хотя такая возможность имелась. Десять топливных баков имели суммарную емкость 2860 л.

ДБ-3С несколько отличался от ЦКБ-26. Носовая часть фюзеляжа была удлинена на 52 см, в каждом борту было сделано по три иллюминатора. Общая длина ЦКБ-26 составляла 13,7 м, ДБ-3С - 14,22 м. В носовой части фюзеляжа добавился прозрачный верхний аварийный люк. Изменена форма козырька фонаря кабины илота, внедрен сдвижной колпак фонаря (на ЦКБ-26 кабина пилота выполнялась открытой). Удлинен гаргрот фонаря кабины. Выхлопные патрубки двигателей перенесены снизу на верх мотогондол. Размеры воздухозаборников карбюраторов двигателей на ДБ-3С уменьшены. В задней части фюзеляжа устроены иллюминаторы в районе места радиста (по два с каждого борта). Вместо костыля установлено хвостовое колесо.

Размах крыла ДБ_3 - 21,44 м, высота -4,35 м. Масса пустого - 4778 кг, взлетная -7000 кг. С двумя звездообразными двигателями М-65 мощностью по 765 л.с самолет развивал максимальную скорость 400 км/ч. Практический потолок - 8400 м, дальность полета - 3100 км. Экипаж ДБ-3С состоял из трех человек: летчика, штурмана-бомбардира и стрелка-радиста.

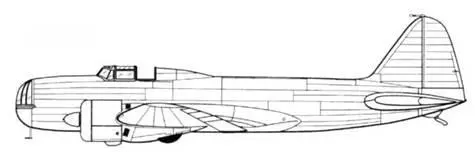

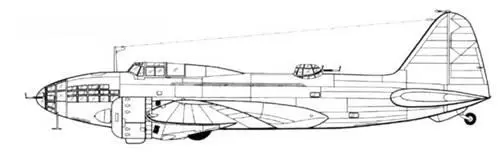

ЦКБ-26

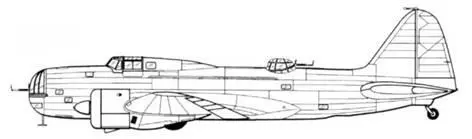

ДБ-3С

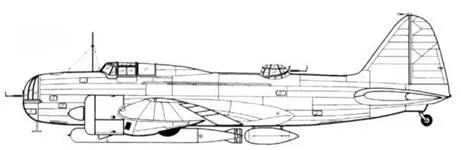

ДБ-3Т

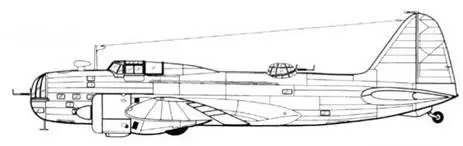

ДБ-3М

Прототип ДБ-3Ф

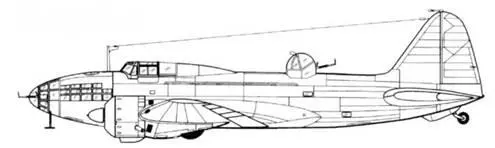

Ил-4 (1940 г.)

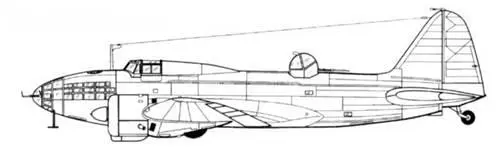

Ил-4 (1943-45 гг.)

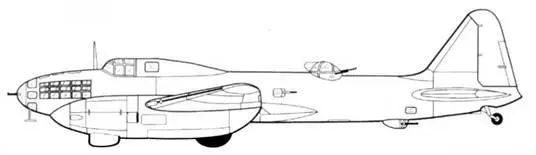

Ил-6

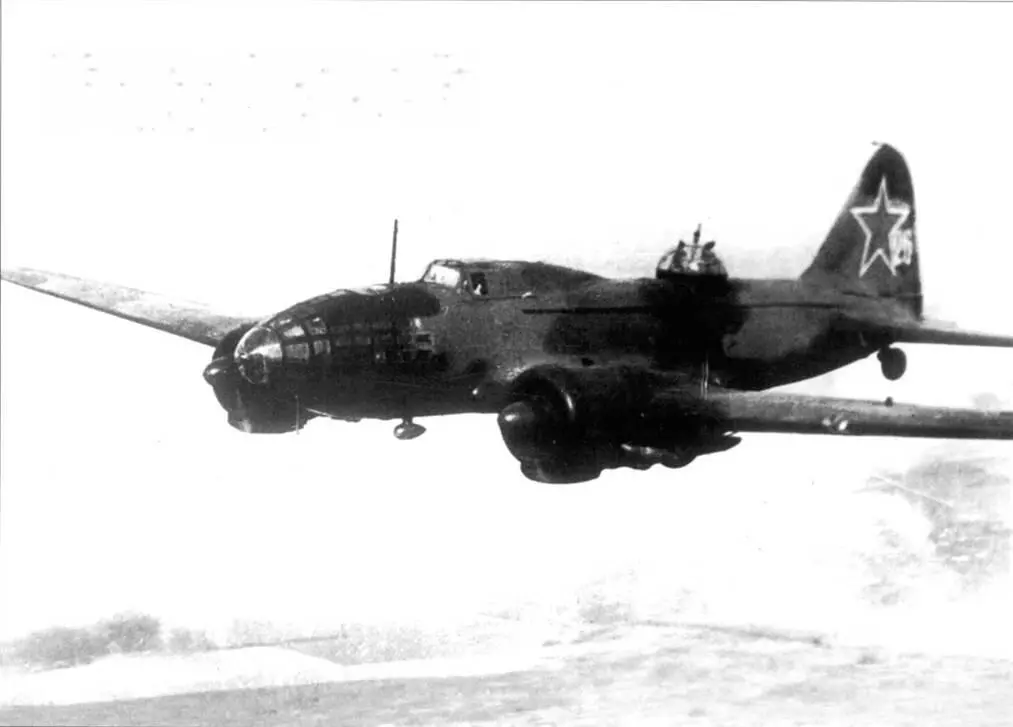

Ил-4 (белый «26») позднего выпуска в полете над Восточной Европой. Камуфляж – темно-зеленый/средне-зеленый, низ – черный. На выхлопные патрубки двигателей установлены пламегасители ГАЯ-9. Опознавательных знаков на бортах фюзеляжа и на верхней поверхности крыла нет. С 1936 по 1946 г.г. было построено 6784 бомбардировщика ДБ-3 и Ил-4. Основную ударную силу Авиации Дальнего Действия в годы войны составляли самолеты ДБ-3, Ил-4 и В-25.

Шесть из восьми предсерийных самолетов получили ВВС, в составе которых началось формирование пяти дальних бомбардировочных авиационных полков. Два других самолета были оставлены на заводе в качестве эталонов для серийных машин. Производство бомбардировщиков разворачивалось не только в Москве на ГАЗ-39, но и в Воронеже на завод № 18. ДБ-3 воронежской постройки имели худшее качество изготовления, в частности часто отмечалось подтекание топливных баков и поломки шасси.

Постройка самолетов велась медленнее, чем планировалось в силу сложной конструкции фюзеляжа, слишком комплексной для советского авиапрома того периода. Много времени уходило на изготовление крыла. Панели обшивки длиной 2м крепились сваркой. Технологический процесс сварки отработан не был, а неопытные контроллеры ОТК не всегда оказывались в состоянии найти огрехи. Проблемы возникли также с изготовление силовых конструкции из хром-молибденовой стали ЗОХМА. Проблемы заводов помогали решать специальные бригады, которые направило для помощи производственникам ОКБ. В 1937 г. ГАЗ-39 изготовил всего 33 ДБ-3, а ГАЗ-18 и того меньше - 12 самолетов.
