Новый двигатель вместе с форсажной камерой был короче АЛ-7Ф-1 на 1650 мм, меньше в диаметре на 220 мм и легче на 380 кг. Технологический разъем фюзеляжа перенесли со шпангоута № 28 на шпангоут № 34. Длина канала воздухозаборника возросла на 1,5 м.

Как видно, тяга выросла значительно. Небольшое увеличение расхода топлива удалось с лихвой компенсировать большим его запасом. Меньшие габариты АЛ-21Ф позволили увеличить 2-й, 3-й и 4-й топливные баки, для чего конструкторы изменили конструкцию фюзеляжа в районе шпангоутов №N9 18-28. В результате емкость топливных баков возросла на 1340 л и составила 4740 л. Благодаря этому практическая дальность полета серьезно увеличилась (см. таблицу на стр. 28).

Число точек подвески вооружения увеличили до восьми, добавив два подфюзеляжных пилона. Кроме того, обеспечили установку многозамковых балочных держателей МБДЗ-У6-68, благодаря которым на шести узлах можно было подвесить до восьми бомб калибром 500 кг, десять бомб по 250 кг либо 20 по 100 кг. Грузоподъемность внутренних подкрыльевых пилонов выросла с 250 до 500 кг. На Су-17М ввели возможность поочередного сброса бомб с интервалами 0,2; 0,3; 0,4 с. Число подвешиваемых ядерных бомб увеличили с одной до двух. Общая бомбовая нагрузка выросла до 4000 кг.

Обновили оборудование. Вместо АРК-10 установили АРК-15. В системе кондиционирования увеличили запас спирто-водной смеси (на сленге техперсонала – «Массандра») с 6 до 20 л, что со стороны личного состава ИАС было встречено весьма положительно. Служить стало веселее. Однако во время заливания смеси в горловину бачка из большой канистры стали часто происходить проливы – страшное безобразие. «Массандра» проливалась прямо на балочный держатель, и, если на нем висел блок с НАР УБ-32 или Б-8, спирт с водой попадал аккурат в электроразъем блока. Ножки разъема начинали корродировать, и со временем на них появлялось паразитное напряжение от 10 до 27 В, что могло привести к непроизвольным пускам ракет на земле.

От трех гидросистем отказались и сделали две новые. Обе обслуживали всех потребителей на борту, причем вторая, благодаря наличию специальной насосной станции, сохраняла работоспособность при остановке двигателя и считалась дублирующей. НаСу-17М выпуска 1972 г. так же, как и на Су-17, в,системе управления стабилизатором устанавливали бустеры БУ-220. Мощность этого бустера была недостаточной, и на больших скоростях возникал упор ручки управления, из-за чего максимальная приборная скорость ограничивалась 1300 км/ч. Начиная с 1973 г., на самолеты стали устанавливать бустеры БУ-250, усилия на их штоке стали в 1,5 раза больше, чем БУ-220. Благодаря этому ограничение максимальной приборной скорости у Су-17М сместилось в большую сторону – 1350 км/ч. Теперь новая граница определялась только прочностью конструкции.

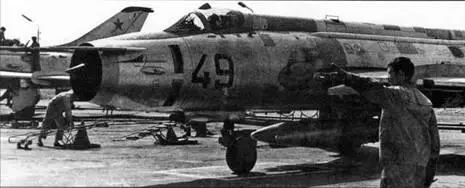

Су-17 поздних серий выруливает со стоянки

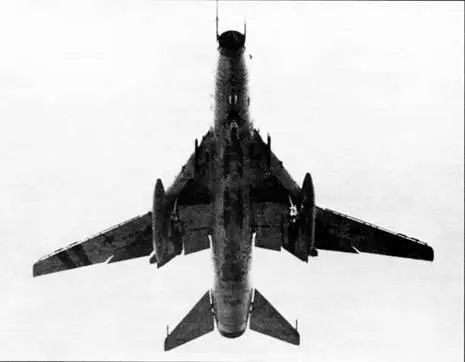

Су-17М заходит на посадку. Март 1983 г.

Су-17М, который использовался для отработки управляемого ракетного вооружения

Установили однокупольную парашютную систему, что незначительно увеличило дистанцию пробега, примерно на 50 м. Максимальная посадочная масса выросла с 11650 кг до 12000 кг. Прочность конструкции самолета позволяла садить машину с весом на много большим – 14000 кг, но число таких посадок не должно было превышать 3% от общего числа.

Первый Су-17М N9 5101 поднялся в воздух 28 декабря 1971 г. В следующем году начались испытания самолета. 30 июня 1972 г. произошла авария со вторым опытным образцом. Пилот Э.М. Колков катапультировался. Причиной аварии стала раскачка самолета по тангажу из-за неисправности в системе управления. Это не повлияло на ход работ, и машина пошла в серию. Производство продолжалось до 1975 г. Всего построили 251 самолет.

Всеобщее мнение о Су-17М было положительным, ведь он показал кардинальное улучшение всех летных и маневренных характеристик по сравнению с предыдущей модификацией. Например, время разгона без подвесок на высоте 200 м от приборной скорости 600 км/ч до 1100 км/ч уменьшилось на 10 с. У самолета Су-17 наибольшая перегрузка установившегося виража без подвесок на форсаже, при стреловидности крыла 45', на Н = 5000 м была меньше 3,9, а у Су-17М при тех же условиях она достигла 4,4.
