Оборудование серийных самолетов отличалось от требуемого заказчиком и имело целый ряд недостатков. Вместо желаемого прицела АСП-17 устанавливали АСП-ПФ-7, который не обеспечивал стрельбу из СППУ-22 с отклонением стволов на 30° (максимум – 11,6'). Точность стрельбы оставляла желать лучшего: по направлению она составляла 55-200 м, а по боковому отклонению 23 м, что отмечалось в акте Госиспытаний. В бомбардировочный прицел ПБК-2 скорость и направление ветра вводились на земле, что приводило к большим промахам, если погода в районе цели неожиданно менялась. Автоматический расчет дальности в прицеле работал с большими ошибками (250-270 м).

Летчики липецкого центра отметили, что на больших углах атаки у Су-17 начинал проявляться несимметричный срыв потока с крыла, путевая и поперечная разбалансировка. Причиной была установка запасного ПВД-7 на правом борту. После того, как ПВД перенесли в носовую часть и установили симметрично с основным, опасные явления прекратились.

В принципе, больших сложностей пилотирование Су-17 не представляло, но для повышения безопасности полетов на самолет решили установить указатель угла атаки УУА-2 с датчиком ДУА-ЗМ. Позднее на всех машинах увеличили высоту аэродинамической перегородки по обрезу неподвижной части крыла (НЧК) с 180 до 220 мм, а затем на верхней поверхности НЧК добавили еще одну перегородку.

На поздних серийных Су-17 установили модифицированную САУ-22-1, в которой появился режим стабилизации истинной высоты в пределах 200-600 м, значение текущей высоты поступало от радиовысотомера.

Небольшое число серийных самолетов оборудовали плановым фотоаппаратом АФА-39. Эти машины могли использовать для фотографирования результатов удара.

Управляемое ракетное вооружение появилось на Су-17, начиная с самолета № 8923. На машину можно было подвесить две ракеты Х-23 с дальностью пуска 3-10 км. Высота применения ракет составляла 100-5000 м, скорость самолета при пуске – 550-1400 км/ч. Ракета наводилась визуально по трассеру. Летчику нужно было при помощи кнюппеля удерживать Х-23 на линии визирования цели. Аппаратура наведения «Дельта-Н» устанавливалась в носовой конус вместо радиолокационного дальномера. Большой недостаток системы наведения заключался в том, что во время наведения летчик терял контроль за окружающей обстановкой и становился легкой мишенью для средств ПВО противника. Система наведения ракеты была одноканальной, и залповый управляемый пуск двух ракет исключался.

Кроме средств поражения, на Су-17 можно было подвесить станции постановки помех СПС-141 или -142, отличавшиеся рабочими диапазонами. При включении станции вероятность поражения самолета ракетами ЗРК «Хок» уменьшалась с 0,6 до 0,3, а ожидаемые потери полка Су-17 снижались с 25% до 8%.

Су-17 начали поступать в боевые части осенью 1971 г. Первым получил новые машины 523-й авиаполк истребителей-бомбардировщиков (АПИБ) в Воздвиженке. Переучивание летного состава с Су-7Б на новую технику проходило без особых трудностей. Для среднего летчика техника пилотирования новой машины не казалась сложной. Аналогичная ситуация наблюдалась и при подготовке инженерно-технического состава. Всего в 1969-73 годах построили 225 самолетов Су-17, из них около двух десятков машин поставили на экспорт в Египет под обозначением Су-17К (С-32К).

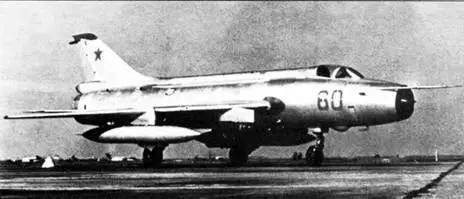

Опытный самолет С-22И

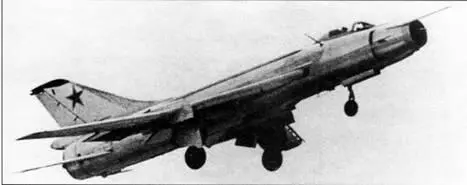

Опытный С-32-2 – второй прототип самолета Су-17

Первой модификацией самолета стал истребитель-бомбардировщик Су-17М (С-32М). Крыло и носовая часть фюзеляжа у него остались прежними, а хвостовая часть изменилась. Еще одним внешним отличием стало отсутствие на фюзеляже боковых гаргротов с электропроводкой, которые достались Су-17 в наследство от предшественника Су-7Б.

Причиной модификации хвостовой части стала установка двигателя АЛ-21Ф-3 вместо АЛ-7Ф-1. Новый ТРД был создан под руководством конструкторов А.М. Люльки и Ф.В. Шухова. В основу некоторых элементов его конструкции легли агрегаты американского двигателя J79, который удалось «добыть» во Вьетнаме. Что конкретно было взято, установить сложно, но можно точно сказать, что после знакомства с американскими технологиями тяга АЛ-21 возросла на треть.
