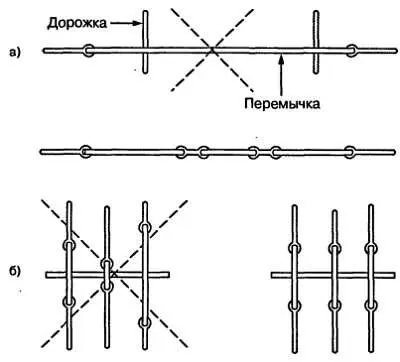

Рис. 3.16. Установка перемычек на печатной плате

В результате удастся получить плату более эстетичного вида; кроме того, изготовить очень длинную прямую перемычку довольно сложно. Наконец, стоит попытаться сгруппировать вместе несколько перемычек, придавая им одинаковые длины, даже если для этого придется изменить трассы дорожек (рис. 3.16б). Следует сохранять отрезки проволоки, образующиеся при укорачивании выводов компонентов, они могут пригодиться для изготовления перемычек.

3.7.14. Распиливание платы с нанесенным рисунком

При наличии хорошей пилки с мелким зубом не составит большого труда распилить перед травлением стеклотекстолитовую плату, на которую нанесен нужный рисунок. Следует прочертить линию по слою металлизации и пилить именно с этой стороны. Так легче избежать повреждения тонкого слоя краски. При распиливании также желательно подложить под заготовку платы кусок ткани, чтобы предохранить сторону, где будут размещаться компоненты, от появления царапин.

3.8.1. Формирование батареи аккумуляторов

Радиоуправляемые модели и другие электронные устройства часто получают питание от аккумуляторной батареи напряжением 7,2 или 9,6 В. Такой блок состоит из 6 или 8 элементов по 1,2 В, соединенных последовательно и помещенных в специальный корпус. При отсутствии подходящего корпуса его упрощенный вариант легко изготовить из отрезка велосипедной камеры, в который плотно вставлены спаянные друг с другом элементы (рис. 3.17). Хотя внешний вид такой конструкции оставляет желать лучшего, она не требует практически никаких расходов и вполне пригодна как временная мера.

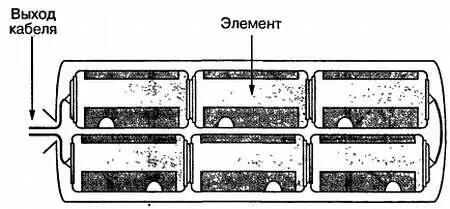

Рис. 3.17. Батарея аккумуляторов

3.8.2. Соединительный элемент для батарейки 9 В

Малогабаритная девятивольтовая батарейка (типа «Крона») широко используется для питания портативных электронных устройств с незначительным потреблением энергии. Она подключается при помощи специального разъема. Прежде чем выбрасывать отслужившую батарейку, снимите с нее верхнюю пластину. Припаяйте к контактам пластины два провода, аккуратно изолируйте места пайки — и вы получите готовый соединительный элемент, который может пригодиться в будущем.

3.9.1. Выбор корпуса

Выбор корпуса для разрабатываемого устройства диктуется размерами последнего, назначением, требованиями эстетики, стоимостью и, наконец, наличием нужной модели в каталогах изготовителей или поставщиков. Если устройство выполняется согласно рекомендациям, почерпнутым из специальной литературы, можно довериться выбору автора. В противном случае стоит, оставив в стороне эстетическую сторону вопроса, сделать временный корпус из оргалита по размерам, указанным в каталоге. Это даст более точные представления о законченности схемы, ее внешнем виде и о свободном пространстве в корпусе. В дальнейшем будет легче внести нужные изменения.

3.9.2. Экранирование устройств

Иногда нужно обеспечить качественное экранирование устройства или его узла, чувствительного к наводкам (например, предусилителя приемника ИК излучения). Проблема решается довольно просто, если корпус устройства выполнен из металла и его можно заземлить (следует помнить о возможности появления ненулевого потенциала на гнездах соединителей и др.). В противном случае можно спаять экранирующий корпус из фольгированного стеклотекстолита или гетинакса (рис. 3.18а). Вскрывать такой корпус довольно сложно, поэтому размещаемый в нем узел следует заранее тщательно проверить.

Для небольшой сборки корпус можно изготовить из отрезка медной трубы, которая с одного конца запаивается обрезком фольгированного стеклотекстолита, а с другой закрывается заглушкой (рис. 3.18б).

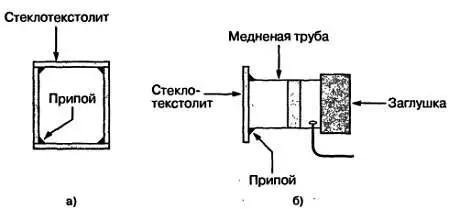

Рис. 3.18. Варианты экранов из фольгированного стеклотекстолита (а) и отрезка медной трубы (б)

3.9.3. Крепление печатных плат

Как правило, на печатной плате имеется нескольких крепежных отверстий. Впоследствии соответствующие отверстия необходимо разметить на дне корпуса или на другой несущей поверхности. Нередко вместо точной разметки осей отверстий предпочитают брать печатную плату и размечать места сверления по ней или прямо сверлить отверстия в корпусе сквозь отверстия в плате. Хотя такой подход ускоряет решение задачи, точность разметки падает. Случается, что, когда расставлены крепежные стойки, печатную плату поставить на место уже невозможно. Чтобы избежать подобной ситуации, нужно вначале просверлить печатную плату и корпус сверлом диаметром 3 мм, а затем расширить отверстия в плате до 3,2 или 3,5 мм. Это облегчит сборку, а качество практически не пострадает.
