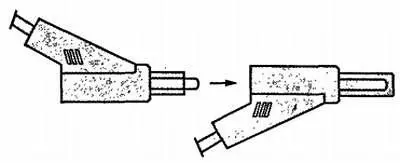

Рис. 4.1. Наконечник типа Banana

При отсутствии защитной изоляции следует надеть на неиспользуемые металлические части отрезки изолирующей трубки, чтобы избежать короткого замыкания. Знаменитые зажимы типа «крокодил» сейчас практически не используются для подключения схемы к источнику питания. Им на смену пришли зажимы, припаянные или закрепленные винтом на конце шнура, другой конец которого снабжен наконечником типа Banana . Напряжение сети подводится к схеме при помощи сетевого шнура, оснащенного вилкой; применение двух отдельных шнуров недопустимо. Закрепление сетевого шнура на макете осуществляется пайкой или с помощью винтовых зажимов.

Во время тестирования под схему, еще не помещенную в корпус, подкладывается картон или другой изолирующий материал. Чтобы тестируемая плата не упала при натягивании сетевого шнура, его следует закрепить (например, с помощью неметаллических зажимов).

4.1.2. Искусственная нагрузка

Тестирование источника питания или аналогичной схемы проходит через стадию поиска и выбора нагрузки, позволяющей моделировать реальные условия работы устройства. Для небольших мощностей в качестве пробной нагрузки вполне можно использовать резистор. Иная ситуация возникает, например, с источником постоянного напряжения, способным обеспечить ток порядка 5 А при выходном напряжении около 30 В. Параллельное и последовательное включение нескольких резисторов представляется трудной задачей, особенно для рассеивания мощности 150 Вт.

Значительно удобнее использовать автомобильные лампы. Существует богатый выбор таких ламп мощностью от 5 Вт (для габаритных огней) до 40 Вт и более (лампы для фар). Самым распространенным напряжением является 12 В. Последовательное соединение двух ламп позволяет удвоить это напряжение. Упомянутый выше источник питания можно протестировать, если подключить к нему четыре лампы 12 В/40 Вт с последовательно-параллельным соединением 2x2 (рис. 4.2).

Рис. 4.2. Искусственная нагрузка

Для более высоких напряжений подойдут лампы, работающие от сети, а также специальные резисторы, применяемые для нагрева (в конвекторах и др.). При особенно высокой мощности источника питания в качестве нагрузки можно использовать электролитическую ванну. Для этого в подсоленную воду опускают две не соприкасающиеся между собой металлические полоски достаточного сечения. Подобную операцию настоятельно рекомендуется проводить в хорошо проветриваемом помещении или на улице. В любом случае мощность будет рассеиваться главным образом в форме тепла. Поэтому необходимо принять элементарные меры противопожарной безопасности, а также защитить глаза от интенсивного светового излучения лампы даже при небольших ее размерах.

4.1.3. Использование трансформатора тока

Не всегда получается просто измерить переменный ток, особенно если схема связана с сетью. Существует оригинальное решение этой проблемы с помощью трансформатора тока. Известно, что проводник с током создает магнитное поле, напряженность которого пропорциональна этому току. Если расположить датчик, в данном случае катушку, в непосредственной близости от проводника, можно уловить, а затем обработать наведенный в катушке сигнал.

На практике удобно использовать тороидальный сердечник (такие компоненты применяются в антипомеховых дросселях), намотав на него большое число витков эмалированного провода малого сечения. Количество витков должно быть тем больше, чем меньше измеряемый ток. Проводник с измеряемым током пропускают сквозь тороидальный сердечник. Таким образом формируется первичная обмотка трансформатора (рис. 4.3). Ток во вторичной обмотке может быть небольшим, если предусмотрена его обработка с помощью операционного усилителя, включенного по схеме преобразователя тока в напряжение.

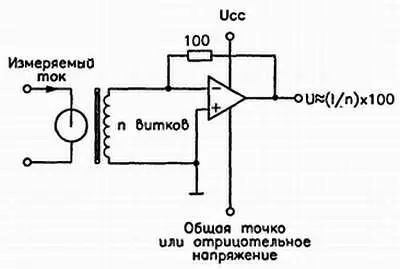

Рис. 4.3. Включение трансформатора тока

Например, ток силой 0,5 А в первичной обмотке создаст ток 5 мА во вторичной обмотке при 100 витках провода и напряжении 0,5 В на выходе усилителя. Это значение соответствует номиналу резистора, указанному на рис. 4.3. Форма сигнала сохраняется, поэтому, чтобы получить постоянное напряжение, потребуется выполнить операции выпрямления и фильтрации. Большое преимущество схемы такого типа — полная изоляция измеряемого проводника от цепи обработки сигнала. Именно этот принцип используется в электроизмерительных клещах. В некоторых случаях можно подключить амперметр непосредственно к вторичной обмотке трансформатора.
