Большинство мультиметров позволяют также измерять основные параметры транзисторов: коэффициент передачи тока базы h 21Э, обратный ток коллектора I КОи обратный ток эмиттера I ЭО.

При использовании мультиметра для измерения напряжений синусоидальных сигналов необходимо иметь в виду, что представляемая на индикации величина является эффективным или среднеквадратическим значением. Необходимо знать также, что мультиметр имеет ограничение по высокой частоте. Это предельное значение частоты варьируется от прибора к прибору, однако оно не превышает обычно нескольких килогерц.

4.2.3. Опасность появления ошибочных показаний

На всех цифровых мультиметрах стоят индикаторы, предупреждающие пользователя о том, что батарейка скоро разрядится. У многих дешевых приборов индикатор включается слишком поздно, когда в показаниях уже появились ошибки. Если результаты измерений вызывают подозрения, следует проверить состояние батарейки. При этом не стоит использовать мультиметр для проверки его собственной батарейки из-за опасности внутреннего короткого замыкания.

4.2.4. Измерения на разомкнутой цепи

При высоком входном сопротивлении цифрового мультиметра (приблизительно 10 МОм) в режиме измерения переменных сигналов на индикаторе нередко появляется напряжение (иногда до 220 В), хотя измерительные щупы не присоединены. На самом деле так проявляется антенный эффект, обусловленный, как правило, работой расположенного поблизости мощного прибора. Если цель измерения — убедиться в отсутствии напряжения перед проведением работ на схеме, это будет существенной помехой. В подобных случаях надо использовать либо гальванометрический (неэлектронный) вольтметр, либо индикатор напряжения.

4.2.5. Режим короткого замыкания

На стадии наладки схемы иногда требуется выполнить временное замыкание двух точек, чтобы проверить работу управляющей схемы реле или светодиода в режиме короткого замыкания, прежде чем монтировать схему в корпус. Включение мультиметра, выполняющего функцию амперметра и рассчитанного на соответствующий ток, вполне заменяет рискованную процедуру замыкания проводов. Измерительные щупы обеспечат электрический контакт, в то время как предохранитель, включенный последовательно с амперметром, гарантирует безопасность этого временного соединения.

После подобных манипуляций, как и всегда после использования мультиметра в качестве амперметра, измерительные провода сразу необходимо переместить в гнезда вольтметра. Это дает гарантию того, что при следующем использовании мультиметра в схеме или, что еще хуже, в сети не произойдет случайное короткое замыкание.

4.2.6. Мегаомметр

Мегаомметр используется для измерения сопротивления изоляции проводов или кабелей с целью определения их пригодности к использованию. Следует отметить некоторые особенности при работе с мегаомметром. В нем вырабатывается высокое напряжение, и если в установке, где производится измерение, есть элементы, которые могут быть повреждены этим напряжением, например, конденсаторы и полупроводниковые приборы, то они должны быть отсоединены или их выводы закорочены.

Не допускается пользование загрязненным и покрытым влагой прибором, так как это может исказить показания.

Перед измерением прибор должен быть проверен соединением концов его проводов при вращении рукоятки, при этом стрелка прибора должна показать «нуль», а при рассоединении проводов — «бесконечность». Чтобы прибор вырабатывал нужное напряжение, его рукоятку нужно вращать с частотой не меньшей, чем указана на щитке со шкалой.

4.2.7. Измерение емкости и индуктивности

В практических схемах измерителей напряжение треугольной формы прикладывается к измеряемой емкости, при этом ток, идущий через нее, имеет форму меандра и его амплитуда пропорциональна измеряемой емкости. При измерении индуктивности через нее пропускается ток треугольной формы, падение напряжения на индуктивности имеет форму меандра и пропорционально ее величине. Измеряемая емкость и эталонный резистор подключаются в соответствии с рис. 4.5а, а измеряемая индуктивность — по схеме рис. 4.56.

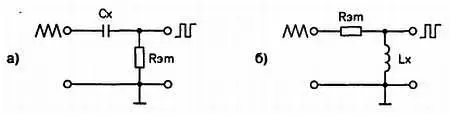

Рис 45 Принцип измерения емкости а и индуктивности б 43 - фото 105

Рис. 4.5. Принцип измерения емкости ( а) и индуктивности ( б)

4.3. Использование осциллографа
