При проверке омметром нельзя установить пробой конденсатора, если он происходит при рабочем напряжении. В таком случае можно проверить конденсатор мегаомметром при напряжении прибора, не превышающем рабочее напряжение конденсатора.

Конденсаторы средней емкости (от 500 пФ до 1 мкФ) проверяют с помощью последовательно подключенных к выводам конденсатора наушников и источника тока. Если конденсатор исправен, в момент замыкания цепи в головных телефонах слышен щелчок.

Конденсаторы малой емкости (до 500 пФ) проверяют в цепи тока высокой частоты. Конденсатор включают между антенной и приемником. Если громкость не уменьшится, значит, обрывов выводов нет.

Сопротивление изоляции конденсатора между выводами и каждым выводом и корпусом проверяют ламповым мегаомметром. При этом сопротивление изоляции бумажных конденсаторов должно составлять сотни и тысячи мегом, остальных — десятки и сотни мегом.

Прочность крепления выводов проверяется их покачиванием. Тем же проверкам подвергаются и новые конденсаторы, предназначенные для замены. При этом проверяется соответствие их параметров, указанных на корпусе, электрической схеме.

У конденсаторов переменной емкости проверяют плавность вращения ротора, отсутствие заеданий и люфтов. Конденсаторы переменной емкости проверяют на пробой при плавном повороте ротора. Проверить конденсатор на пробой можно и на специальной испытательной установке, прикладывая между выводами и каждым выводом и корпусом повышенное напряжение, превышающее номинальное в 1,5–3 раза в течение 10–60 с в зависимости от типа конденсатора.

4.4.3. Проверка катушки индуктивности

Проверка исправности катушек индуктивности начинается с внешнего осмотра, в ходе которого необходимо убедиться в исправности каркаса, экрана, выводов; в правильности и надежности соединений всех деталей катушки; в отсутствии видимых обрывов проводов, замыканий, повреждения изоляции и покрытий. Особое внимание следует обращать на места обугливания изоляции, каркаса, почернение или оплавление заливки.

Электрическая проверка катушек индуктивности включает проверку на обрыв, поиск короткозамкнутых витков и определение износа изоляции обмотки. Проверка на обрыв выполняется омметром. Увеличение сопротивления означает обрыв или плохой контакт одной или нескольких жил литцендрата. Уменьшение сопротивления свидетельствует о межвитковом замыкании. При коротком замыкании выводов сопротивление равно нулю. Для более точного представления о неисправности элемента необходимо измерить индуктивность. В заключение рекомендуется, проверить работоспособность катушки в исправном аппарате, подобном тому, для которого она предназначена.

4.4.4. Проверка трансформаторов и дросселей

По конструкции и технологии изготовления силовые трансформаторы, трансформаторы и дроссели НЧ весьма похожи. Все они состоят из обмоток, выполненных изолированным проводом, и сердечника. Проверку начинают с внешнего осмотра, в ходе которого находят и устраняют все видимые механические дефекты.

Проверка на короткое замыкание между обмотками, между обмотками и корпусом производится с помощью омметра (рис. 4.6а,б). Прибор включают между выводами разных обмоток, а также между одним из выводов и корпусом. Так же проверяется и сопротивление изоляции, которое должно быть не менее 100 МОм для герметизированных трансформаторов и не менее десятков мегаом для негерметизированных.

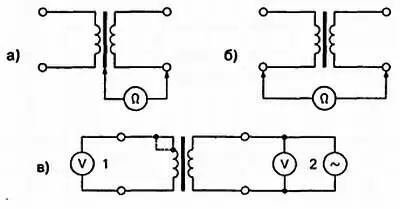

Рис. 4.6. Схемы проверки трансформатора на замыкание между обмоткой и сердечником ( а), между обмотками ( б), проверка коэффициента трансформации на холостом ходу ( в)

Самая сложная проверка на межвитковые замыкания. Существует несколько способов проверки трансформаторов:

1. Измерение омического сопротивления обмотки и сравнение результатов с паспортными данными. (Способ простой, но не слишком точный, особенно при малой величине омического сопротивления обмоток и небольшом количестве короткозамкнутых витков.)

2. Проверка коэффициентов трансформации на холостом ходу (рис. 4.6в). Коэффициент трансформации определяется как отношение напряжений, показываемых вольтметрами 2 и 1. При наличии межвитковых замыканий (изображено пунктиром) коэффициент трансформации будет меньше нормы.
