Михаил Николаенко - Самоучитель по радиоэлектронике

При разводке также следует ограничить количество проводников между контактными площадками, предназначенными для подпайки выводов радиоэлементов. В большинстве используемых в радиолюбительских конструкциях деталей диаметр отверстий под выводы может быть равен 0,8 мм. Ограничения на число проводников для типичных вариантов расположения контактных площадок с отверстиями такого диаметра приведены на рис. 3.11 (сетка соответствует шагу 2,5 мм на плате).

Между контактными площадками отверстий с межцентровым расстоянием 2,5 мм установить проводник практически нельзя. Однако это возможно, если у одного или обоих отверстий такая площадка отсутствует (например, у неиспользуемых выводов микросхемы или у выводов любых деталей, припаиваемых на другой стороне платы). Такой вариант показан в верхней части рис. 3.11 (в центре). Вполне можно проложить проводник между контактной площадкой, центр которой лежит в 2,5 мм от края, платы, и этим краем (рис. 3.11, справа).

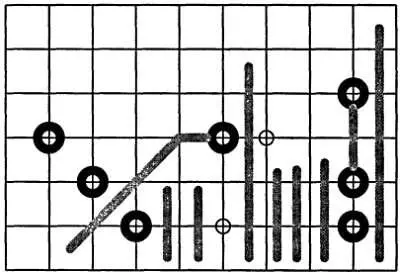

Рис. 3.11. Типичные варианты расположения контактных площадок, отверстий и проводников на печатной плате

3.7.3. Предварительная разводка проводников

Предварительную разводку проводников удобно выполнять мягким карандашом на листе гладкой бумаги. Сторону печатных проводников рисуют сплошными линиями, обратную сторону — штриховыми. По окончании разводки и корректировки чертежа под него кладут копировальную бумагу красящим слоем вверх и красной или зеленой шариковой ручкой обводят контуры платы, а также проводники и отверстия, относящиеся к стороне деталей. В результате на обратной стороне листа получится рисунок проводников для стороны деталей.

3.7.4. Предотвращение помех

При реализации печатной схемы часто появляется множество побочных эффектов, например возникают помехи. Детали необходимо размещать так, чтобы они не имели между собой паразитных связей, то есть взаимодействий магнитных и электрических полей различных элементов схемы. Например, часто встречается паразитная связь коллектора транзистора входного каскада с контуром магнитной антенны, которая приводит к самовозбуждению усилителя высокой частоты. Чтобы ее исключить, транзистор располагают на расстоянии 2–3 см от антенны или отгораживают экраном. Таким же образом можно избавиться и от других паразитных связей.

Не следует размещать рядом магнитную антенну, динамик и выходной трансформатор. Их магнитные поля могут оказать взаимное влияние, вследствие чего возникнут наводки. В этом случае необходимо правильно сориентировать детали, то есть принять во внимание конфигурацию их полей.

При использовании микросхем нужно максимально разносить входные и выходные цепи. Монтаж входных цепей ИС следует проводить в непосредственной близости от нее.

Если при проектировании частей схемы придерживались правила использования отдельного заземляющего провода, подключаемого к «земле» в одной точке, то также возникнут помехи.

В том случае, когда рисунок проводников выполняется геометрически правильными линиями, можно ожидать следующих проблем-: утечки, высокого напряжения, больших помех, нежелательных связей, потери сигнала из-за емкостных эффектов. Минимальная ширина проводников должна быть не менее 1–1,5 мм. Чтобы при пайке не появилось мостиков из припоя, минимальный зазор между проводниками должен быть более 1–1,5 мм.

При проектировании полупроводниковых схем печатные проводники, как правило, прокладываются по прямым линиям и прямым углам с незначительным их скруглением, что предотвращает возникновение коронного разряда из-за концентрации электрических полей.

3.7.5. Монтаж ИС с гибкими выводами

Микросхемы, выводы которых расположены параллельно корпусу (серии 133, К134 и др.), можно смонтировать, предусмотрев соответствующие контактные площадки с шагом 1,27 мм, однако это заметно затрудняет и разводку, и изготовление платы. Гораздо целесообразнее чередовать подпайку выводов микросхемы к прямоугольным площадкам со стороны деталей и круглым площадкам через отверстия на противоположной стороне (рис. 3.12); ширина выводов микросхемы показана не в масштабе.

Рис. 3.12. Контактные площадки для микросхем в пленарных корпусах
